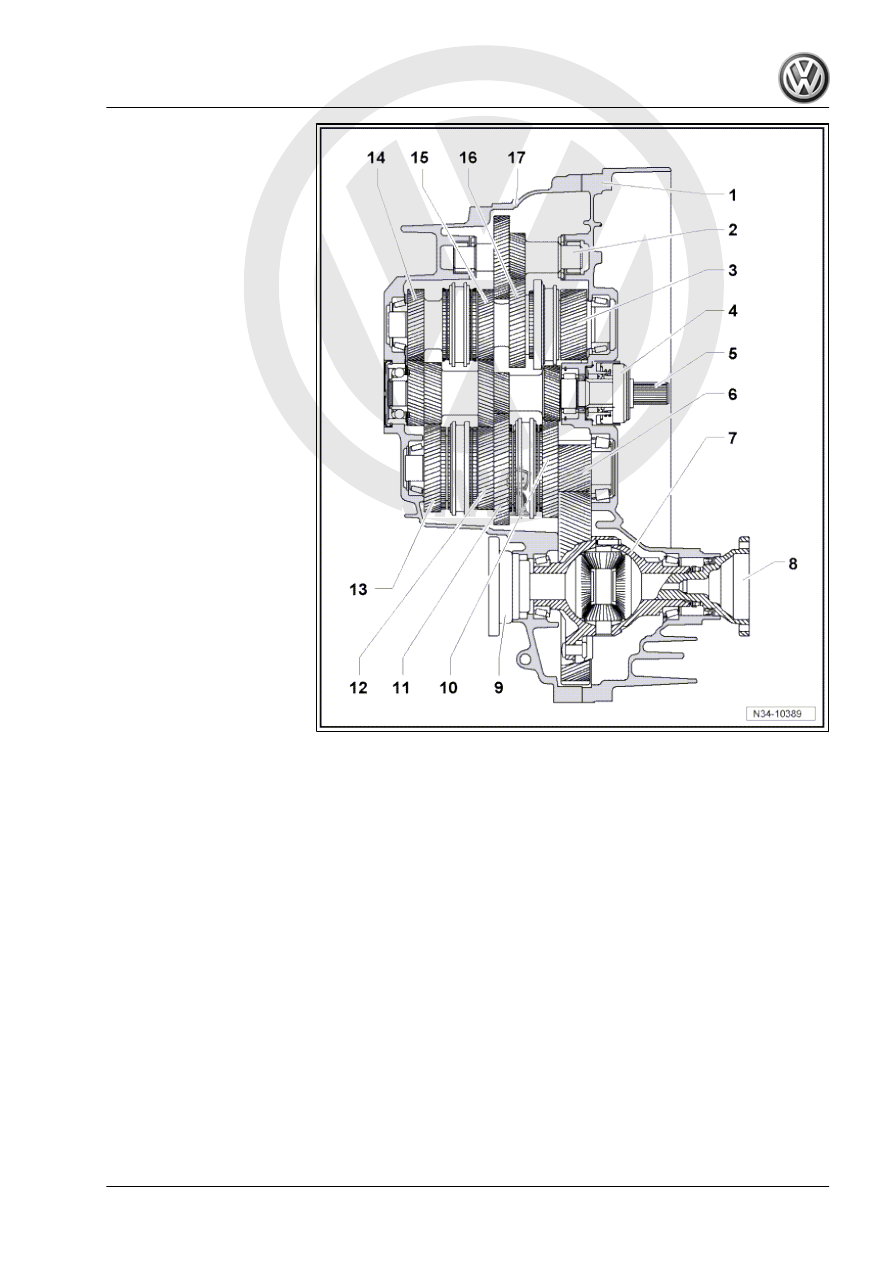

Output Shaft
4 - Clutch Slave Cylinder with

Release Bearing
5 - Input Shaft
6 - 1st through 4th Gear Output

Shaft
7 - Differential
8 - Right Flange Shaft
9 - Left Flange Shaft
10 - 2nd Gear Wheel
11 - 1st Gear Wheel
12 - 4th Gear Wheel
13 - 3rd Gear Wheel
14 - 5th Gear Wheel
15 - 6th Gear Wheel
16 - Reverse Gear Wheel
17 - Transmission Housing

11. Transmission, Disassembling and Assembling

223

Overview - Transmission, AWD

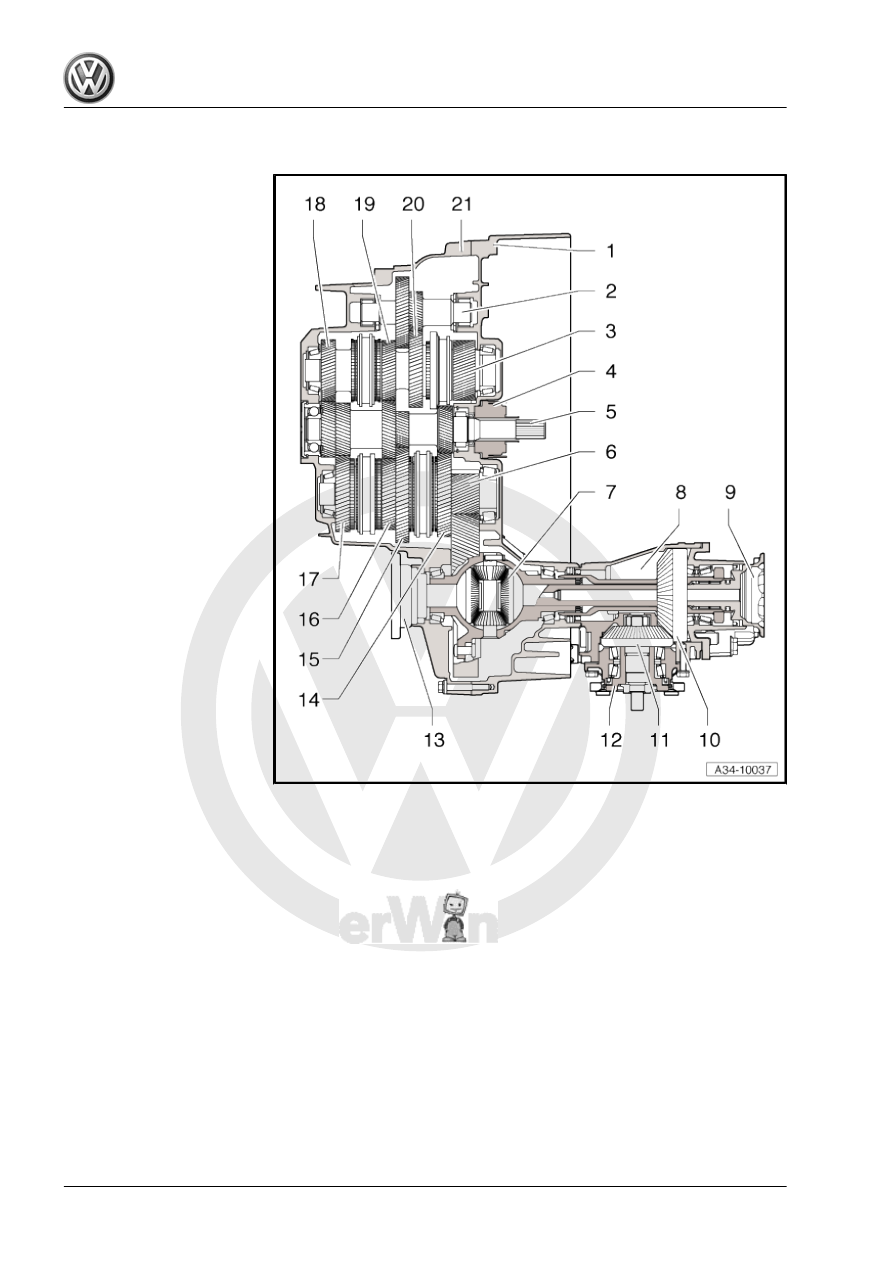

1 - Clutch Housing
2 - Reverse Shaft
3 - 5th, 6th and Reverse Gear

Output Shaft
4 - Clutch Slave Cylinder with

Release Bearing
5 - Input Shaft
6 - 1st through 4th Gear Output

Shaft
7 - Differential
8 - Bevel Box
9 - Right Flange Shaft
10 - Head Bevel Gear with In‐

put Shaft
11 - Shaft Bevel Gear
12 - Output Flange
13 - Left Flange Shaft
14 - 2nd Gear Wheel
15 - 1st Gear Wheel
16 - 4th Gear Wheel
17 - 3rd Gear Wheel
18 - 5th Gear Wheel
19 - 6th Gear Wheel
20 - Reverse Gear Wheel
21 - Transmission Housing

224

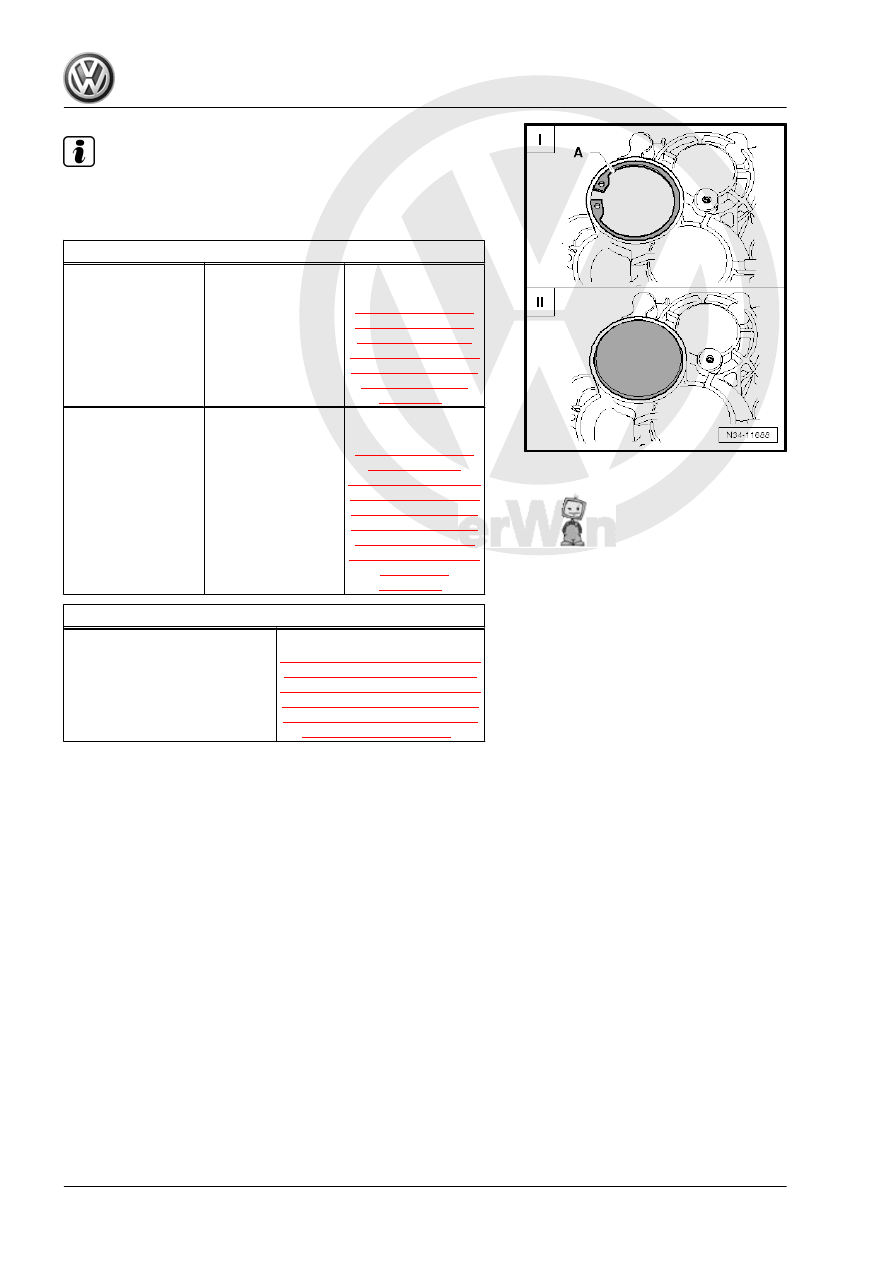

Metal and plastic covers are installed for the input shaft.

The plastic cover does not require the securing ring -A-.

I = Metal Cover for Input Shaft

Through transmis‐

sion manufacture

date 1/20/08

»Without« securing

ring -A-

Assembly se‐

quence. Refer to

⇒ “11.8 Assembly

Sequence, Trans‐

mission without a

Securing Ring A for

the Metal Cover for

the Input Shaft”,

page 235

 .

From transmission

manufacture date

1/21/08

»With« securing

ring -A-

Assembly se‐

quence. Refer to

⇒ “11.9 Assembly

Sequence: I =

Transmission with a

Securing Ring A for

the Metal Cover for

the Input Shaft; II =

Transmission with

Plastic Cover for In‐

put Shaft”,

page 247

 .

II = Plastic Cover for Input Shaft

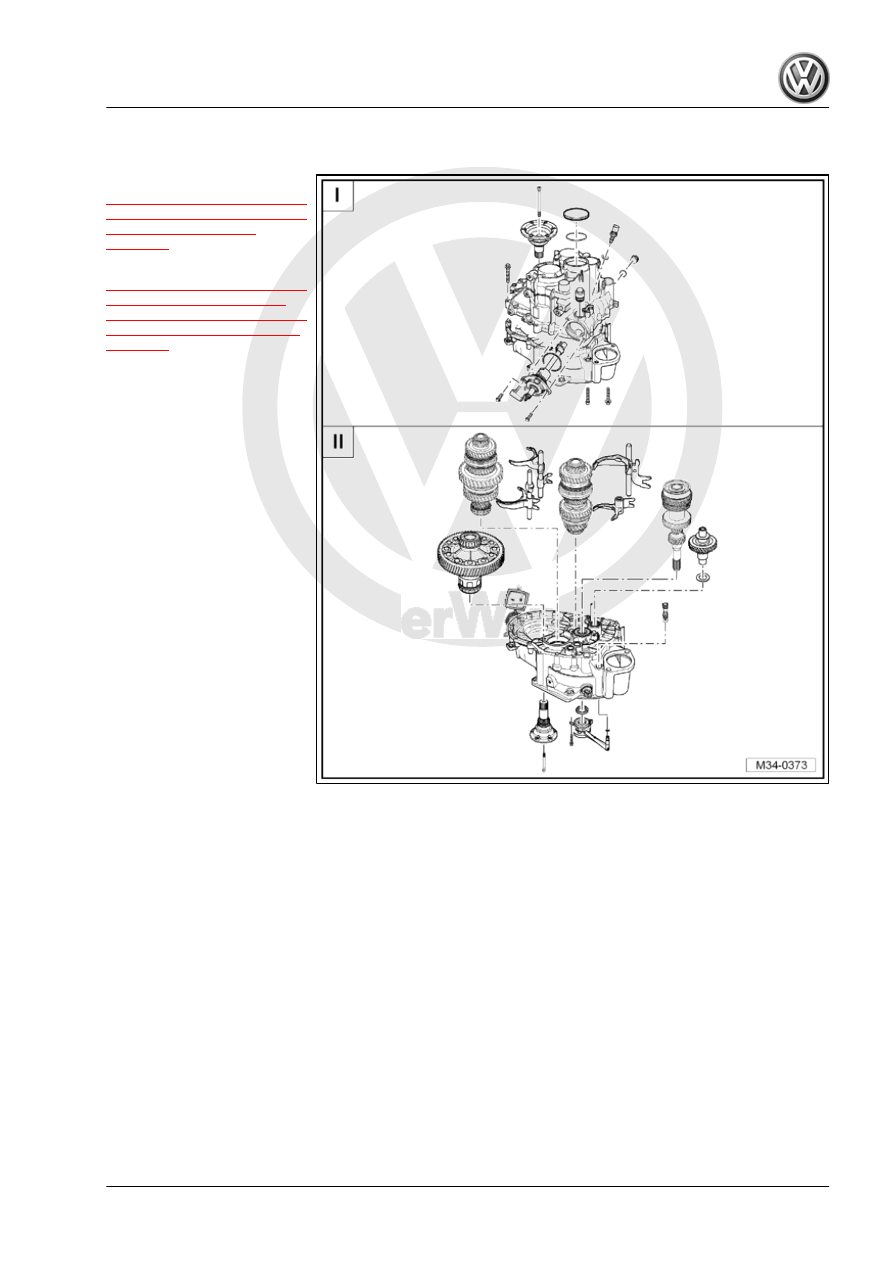

»Without« securing ring -A-

Assembly sequence. Refer to

⇒ “11.9 Assembly Sequence: I

= Transmission with a Secur‐

ing Ring A for the Metal Cover

for the Input Shaft; II = Trans‐

mission with Plastic Cover for

Input Shaft”, page 247

 .
