14.22.3. Символы на электрических схемах

ОБЩИЕ СВЕДЕНИЯ

14.22.3 Символы на электрических схемах Volkswagen Golf IV

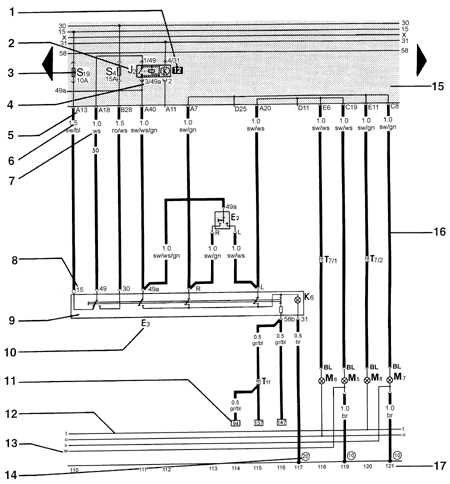

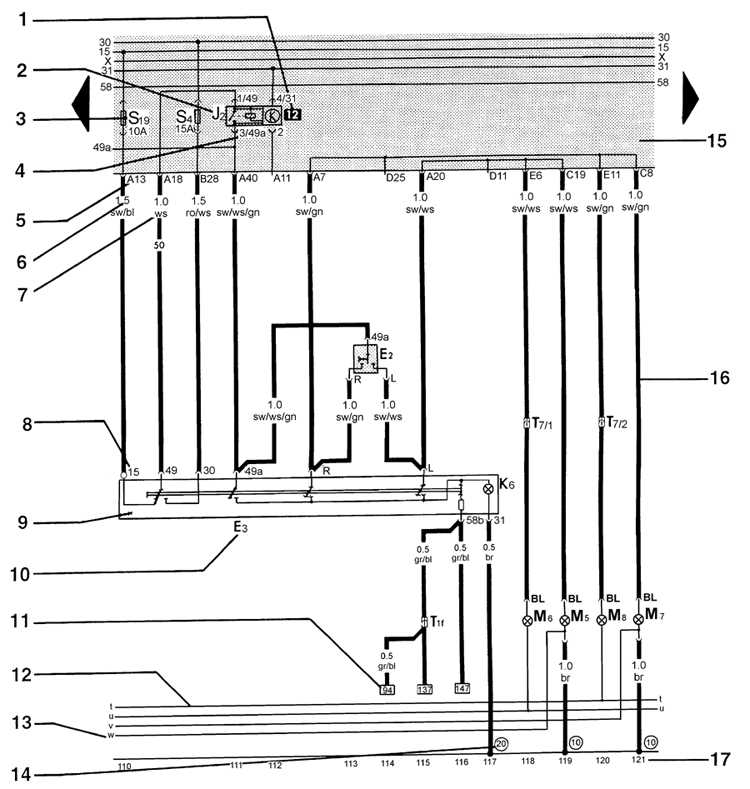

1 – место расположения реле. Цифра 12 обозначает место расположения реле на блоке.
2 – обозначение блока или элемента. Обозначение блока или элемента приведены в спецификации.
3 – обозначение предохранителя. Например: Предохранитель 19 с током защиты 10 А.
4 – обозначение контактов. Например: Контакт 3/49а. 3 – контакт 3 реле 12 на блоке реле.
5 – обозначение контактов на блоке реле. А13 обозначает контакт 13 разъема А.
6 – сечение провода в мм2.
7 – цвет провода. Цвета провода приведены на электрических схемах.
8 – обозначение контакта.
9 – блок или элемент.
10 – Обозначение блока или элемента и его номер.
11 – продолжение электропроводки. Номер в прямоугольнике указывает на электрическую цепь к которой подсоединяется данный провод.
12 – внутренние соединения.
13 – продолжение электропроводки внутреннего соединения.
14 – обозначение точки заземления.
15 – блок реле и предохранителей.
16 – внешние соединения.
17 – номера координат. Предназначены для облегчения поиска узлов на схемах.
