Фольксваген Гольф 4. Антенна



Фольксваген Гольф 4. Антенна

14.20. Антенна

ОБЩИЕ СВЕДЕНИЯ

Внешняя антенна

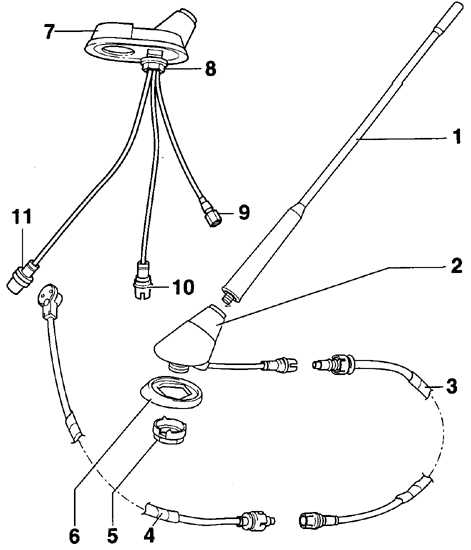

14.20 Антенна Volkswagen Golf IV
1 – мачта антенны;
2 – изолирующее основание с
антенным усилителем;
3 – антенный провод, соединяющий
антенну с панелью приборов;
4 – антенный провод, соединяющий
панель приборов с радиоприемником;
5 – гайка. Гайка пластиковым кольцом соединена с ребристой шайбой. При установке ребристой шайбы нанесите
на сопрягаемую поверхность крыши электропроводную пасту;
6 – уплотнение
7 – основание антенны автомобилей с радиоприемником, телефоном и системой навигации;
8 – ребристая гайка М14. При установке ребристой гайки нанесите на сопрягаемую поверхность крышки электропроводную пасту;
9 – завинчивающийся разъем для системы навигации;
10 – электрический разъем для телефона;
11 – электрический разъем для радиоприемника

Антенна устанавливается на крыше вместе с усилителем, расположенным в основании антенны.

Стандартная антенна радиоприемника, устанавливаемая на автомобиле, защищена от радиопомех.

Для уменьшения помех радиоприему устанавливается дополнительная защита на следующих агрегатах:

  – вентилятор радиатора;
  – электродвигатели очистителя ветрового стекла;
  – электродвигатели очистителя заднего стекла.

Для уменьшения радиопомех используется соединение агрегатов автомобиля с кузовом в строго определенных точках и устанавливается шина заземления, соединяющая левую часть кузова с капотом.
