Фольксваген Гольф 4. Рекомендации по установке телефона



Фольксваген Гольф 4. Рекомендации по установке телефона

14.19. Рекомендации по установке телефона

ОБЩИЕ СВЕДЕНИЯ

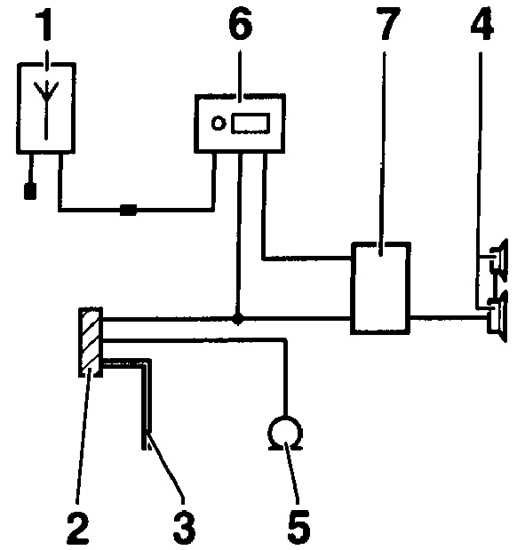

Схема соединений при установке в автомобиль телефона

14.19 Рекомендации по установке телефона Volkswagen Golf IV
1 – антенна на крышке для телефона и радиоприемника. Электрический разъем расположен на передней секции центральной консоли;
2 – электрический разъем VDA для интерфейса. Электрический разъем расположен на задней секции центральной консоли;
3 – подача напряжения для телефона;
4 – громкоговорители в двери водителя;
5 – микрофон для телефона, расположенный в передней левой стойке;
6 – радиоприемник;
7 – реле, переключающее громкоговорители на радиоприемник или телефон. Реле расположено за облицовкой панели приборов со стороны водителя

При установке телефона необходимо использовать блок согласования электроники (интерфейс). Телефон соединяется с интерфейсом электрическими разъемами VDA.
