Фольксваген Гольф 2. Механизм управления отопителем



Фольксваген Гольф 2. Механизм управления отопителем

11.24. Механизм управления отопителем

ОБЩИЕ СВЕДЕНИЯ

Механизм управления отопителем

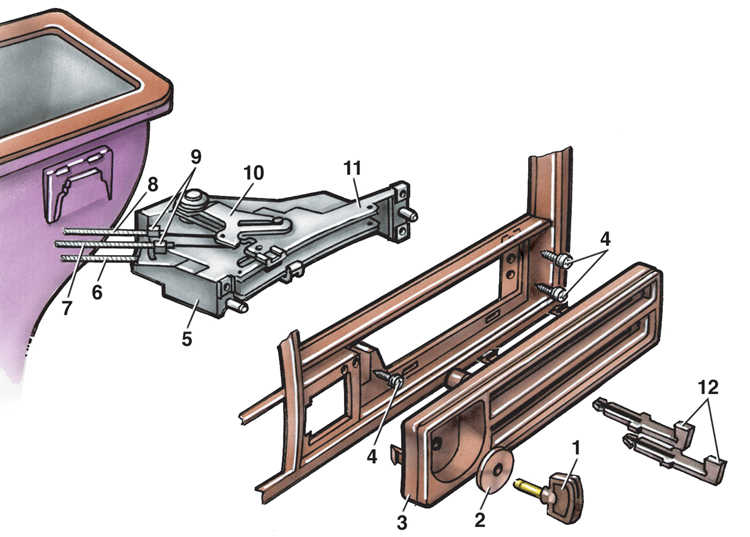

11.24 Механизм управления отопителем Volkswagen Golf II
1 – ручка переключателя электродвигателя;
2 – шайба;
3 – панель отопителя;
4 – винт;
5 – кронштейн;
6 – тяга заслонки радиатора;
7 – тяга заслонки нижнего воздушного потока;
8 – тяга заслонки воздушного потока дефлектора;
9 – зажим;
10 – рычаг;
11 – ползун;
12 – ручка рычага

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять ручку 1 переключателя электродвигателя.
2. Снять ручки 12 рычагов.
3. Подцепить панель 3 отопителя в местах защелок и снять панель отопителя.
4. Отсоединить провода от переключателя электродвигателя.
5. Открутить винты 4.
6. Снять панель приборов.
7. Промаркировать цветной изоляционной лентой тяги 6, 7 и 8 заслонок.
8. Отсоединить от зажимов 9 оболочку тяг заслонок.
9. Отсоединить тяги заслонок от рычагов.
10. Снять кронштейн 5 механизма управления отопителем.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установить кронштейн 5 механизма управления отопителем.
2. Подсоединить тяги 6, 7 и 8 заслонок к рычагам 10 в соответствии со сделанной ранее маркировкой.
3. Закрепить оболочки тяг заслонок в зажимы 9 так, чтобы концы оболочки выступали из зажимов на 5 мм.
4. Закрутить винты 4 крепления кронштейна к панели приборов.
5. Установить панель приборов.
6. Подсоединить провода к переключателю электродвигателя.
7. Установить и защелкнуть панель 3 отопителя.
8. Установить ручки 12 рычагов.
9. Установить ручку 1 переключателя электродвигателя.
