11.23. Дверь задка

ОБЩИЕ СВЕДЕНИЯ

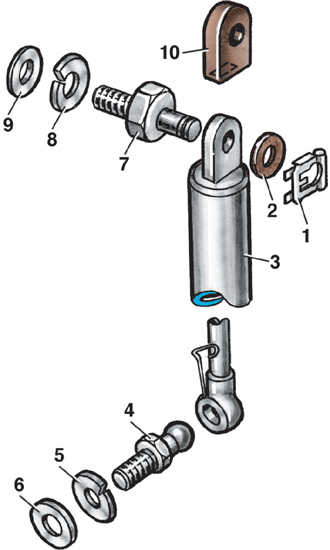

Газовая пружина двери задка

11.23 Дверь задка Volkswagen Golf II

1 – пружинная защелка;

2 – шайба;

3 – газовая пружина;

4 – шаровой палец;

5, 8 – пружинные шайбы;

6, 9 – шайбы;

7 – специальный болт;

10 – колпак

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Открыть дверь задка.
2. Снять обивку панели задка.
3. Отсоединить трубопроводы от распылителя стеклоомывателя заднего стекла.
4. Снять пружинную защелку 1 и шайбу 2 с верхней части газовой пружины.
5. Снять газовую пружину 3 с оси болта 7.
6. Отсоединить провода обогрева заднего стекла.
7. Отвернуть болты крепления петель к кузову и снять дверь задка.
8. Отвернуть болты крепления замка.
9. Снять замок.
10. Снять с уплотнителя молдинг (если имеется).
11. Нажать с внутренней части на угол стекла и вынуть его вместе с уплотнителем.
12. Снять уплотнитель со стекла.

Установка

Установку двери задка производят в порядке, обратном снятию.
