11.22. Переднее сиденье

ОБЩИЕ СВЕДЕНИЯ

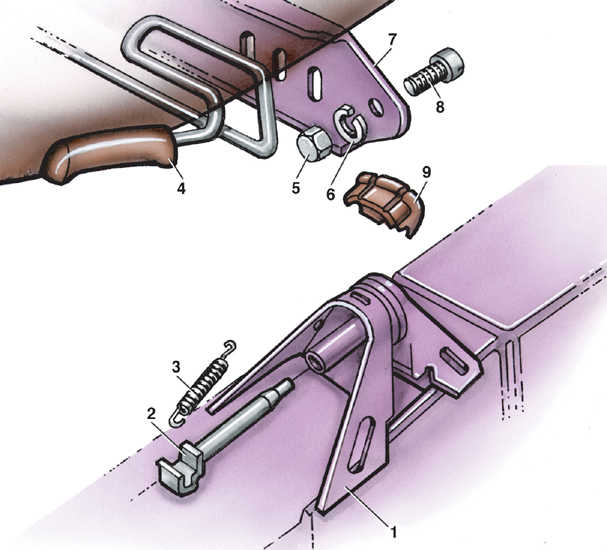

Механизм фиксации переднего сиденья


11.22 Переднее сиденье Volkswagen Golf II
1 – кронштейн;
2 – шток;
3 – пружина;
4 – ручка;
5 – гайка;
6 – стопорное кольцо;
7 – салазки;
8 – болт;
9 – направляющая

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

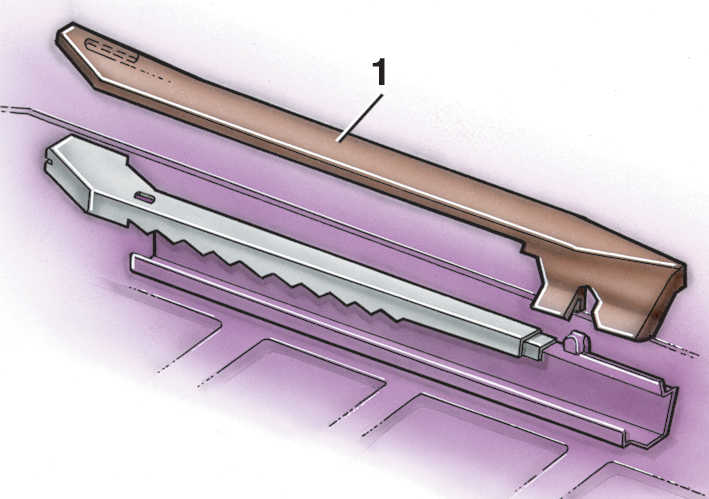

11.22 Переднее сиденье Volkswagen Golf II 1. Отстегнуть защелку в задней части защитной накладки 1. На автомобилях выпуска с 1986 г. вместо защелки установлен винт, который необходимо отвернуть.
2. Продвинуть защитную накладку 1 в сторону задней части автомобиля и снять ее.
3. Сдвинуть сиденье вперед.
4. Открутить гайку 5.
5. Снять стопорное кольцо 6 и болт 8.
6. Повернуть ручку 4 и, держа ее, выдвинуть назад сиденье с направляющих. Ручку 4 держать необходимо, чтобы шток 2 фиксатора не блокировал сиденье через отверстия в салазках 7.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установку переднего сиденья производят в порядке, обратном снятию. При установке проверить состояние передних и задних направляющих салазок и при необходимости заменить.
2. Завернуть гайку 5 моментом 1,5 Н·м.
