11.7. Локарь

ОБЩИЕ СВЕДЕНИЯ

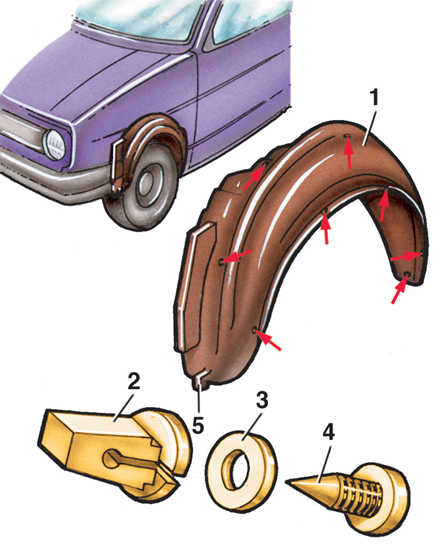

Крепление локаря

11.7 Локарь Volkswagen Golf II
1 – локарь;

2 – пистон;

3 – шайба;

4 – винт;

5 – установочный штифт;

стрелка – положение отверстий под винты крепления локаря

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Ослабить болты переднего колеса.
2. Приподнять переднюю часть автомобиля и установить на опоры.
3. Снять колесо.
4. Вывернуть винты 4 крепления локаря 1 и снять их вместе с шайбами 3.
5. Повернуть локарь 1 на 90° вокруг продольной оси автомобиля и, вынув установочный штифт 5 в передней части, снять локарь.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установить локарь 1, вставив установочный штифт 5 в отверстие в передней части ниши крыла.
2. Закрутить винты 4 вместе с шайбами 3 в пистоны 2.
3. Наживить болты крепления колеса.
4. Опустить автомобиль на землю.
5. Затянуть болты крепления колеса моментом 110 Н·м.
