Фольксваген Гольф 2. Облицовка радиатора



Фольксваген Гольф 2. Облицовка радиатора

11.4. Облицовка радиатора

ОБЩИЕ СВЕДЕНИЯ

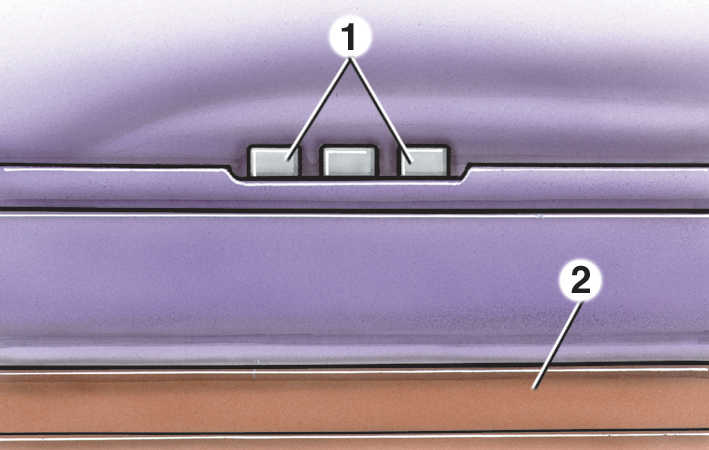

Крепление облицовки радиатора

11.4 Облицовка радиатора Volkswagen Golf II
1 – защелка;

2 – облицовка радиатора

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Открыть капот.
2. Нажать на среднюю часть каждой из шести защелок 1, расположенных на верхней части облицовки 2, одновременно вытягивая верхнюю часть облицовки 2 на себя.
3. Наклонить облицовку радиатора вперед и извлечь ее из нижних защелок.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Вставить верхние защелки облицовки радиатора в пазы на кузове.
2. Прижать нижнюю часть облицовки, так чтобы нижние защелки встали на место.
3. Закрыть капот.
