Фольксваген Гольф 2. Передний буфер



Фольксваген Гольф 2. Передний буфер

11.1. Передний буфер

ОБЩИЕ СВЕДЕНИЯ

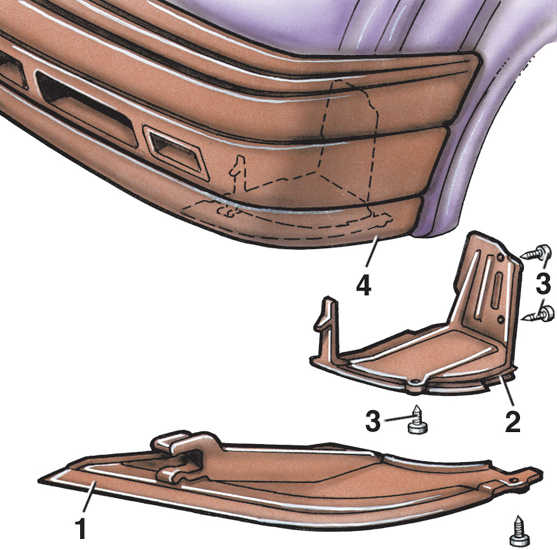

Обтекатели буфера (модели выпуска с 08.89 г.)

11.1 Передний буфер Volkswagen Golf II
1 – нижний обтекатель;

2 – задний обтекатель;

3 – винт;

4 – буфер

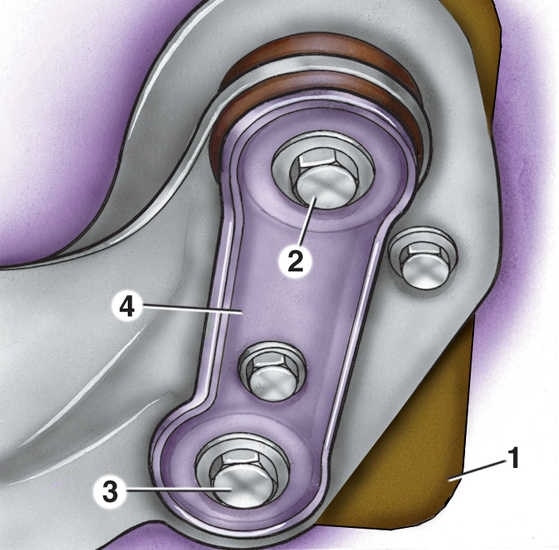

Крепление кронштейна переднего буфера

11.1 Передний буфер Volkswagen Golf II
1 – лонжерон;

2, 3 – болты;

4 – кронштейн

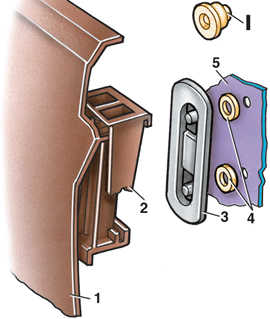

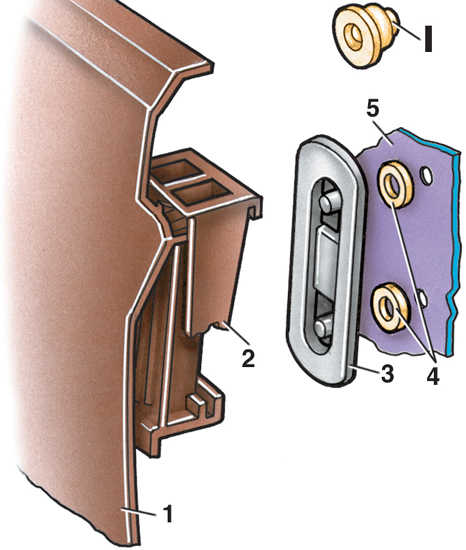

Боковые направляющие переднего буфера

11.1 Передний буфер Volkswagen Golf II
1 – буфер;

2 – боковая опора;

3 – направляющая;

4 – шайба;

5 – кузов;

I – направляющая на моделях выпуска до 08.1989 г.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоединить колодку с проводами указателей поворота, находящуюся у правого кронштейна буфера.
2. Снять шланги омывателей фар (если они были установлены).
3. Отвернуть обтекатели 1 и 2 (см. рис. Обтекатели буфера (модели выпуска с 08.89 г.)) с обеих сторон автомобиля (на моделях выпуска с 08.1989 г.).
4. Отвернуть болты 2 и 3 (см. рис. Крепление кронштейна переднего буфера) с обеих сторон крепления кронштейнов 4 буфера к лонжеронам 1.
5. Снять буфер 1 (см. рис. Боковые направляющие переднего буфера), выдвигая его на себя из боковых направляющих 3.
6. Если с буфера будут сниматься кронштейны – предварительно промаркировать их взаимное положение.

Предупреждение боковых направляющих (см. рис. Боковые направляющие переднего буфера).


Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установить буфер, введя его в боковые направляющие 3.
2. Завернуть болты 2 и 3 (см. рис. Крепление кронштейна переднего буфера) с обеих сторон моментом 82 Н·м (8,2 кгс·м).

Предупреждение закручиваться только того же типа, что были установлены до разборки.


3. Протянуть колодку с проводами указателей поворота через отверстия в кронштейне буфера и присоединить ее к разъему.
4. Установить шланги омывателей фар (если имеются).
5. Установить обтекатели 1 и 2 (см. рис. Обтекатели буфера (модели выпуска с 08.89 г.)) с обеих сторон автомобиля (на моделях выпуска с 08.1989 г.).
