Фольксваген Туарег. Настройка исходного положения щеток стеклоочистителя

Расстояние A между резинкой щетки и нижней кромкой ветрового стекла должно составлять 44 мм.

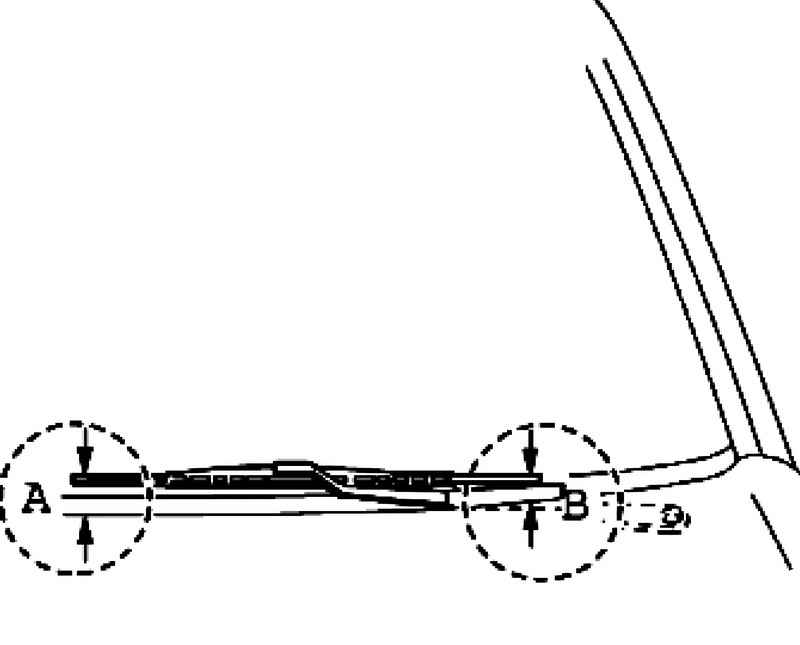

Рис. 7.85. Схема настройки щеток со стороны водителя

Расстояние B между резинкой щетки и нижней кромкой ветрового стекла должно составлять 12 мм (рис. 7.85).

При необходимости настройте исходное положение, сместив поводок щетки на нужное расстояние.

Затяните крепежную гайку поводка стеклоочистителя на стороне водителя с предписанным моментом затяжки

Сторона пассажира

Расстояние A между резинкой щетки и нижней кромкой ветрового стекла должно составлять 12 мм.

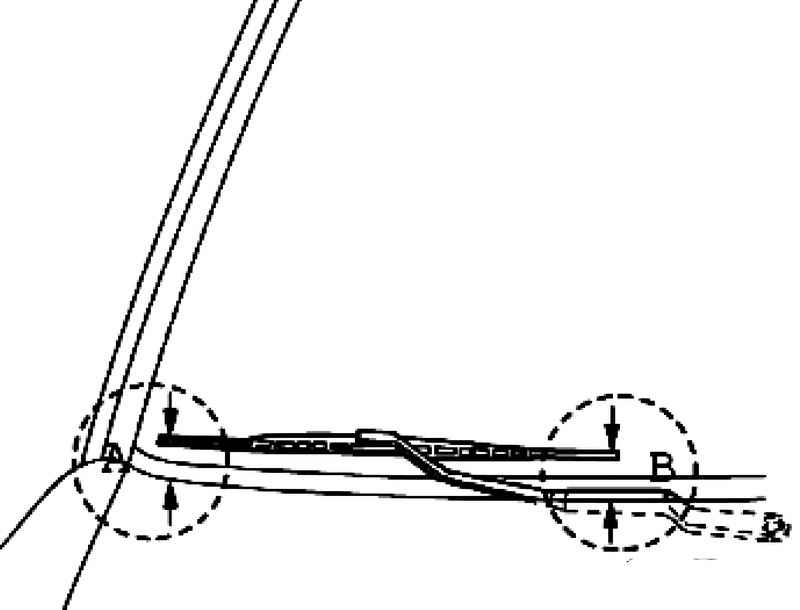

Рис. 7.86. Схема настройки щеток со стороны пассажира

Расстояние B между резинкой щетки и нижней кромкой ветрового стекла должно составлять 9 мм (рис. 7.86).

При необходимости настройте исходное положение щетки, ослабив конус поводка и сместив поводок на нужное расстояние.

Затяните крепежную гайку поводка стеклоочистителя на стороне переднего пассажира с предписанным моментом
