Фольксваген Туарег. Снятие кожуха водоотводящего короба



Фольксваген Туарег. Снятие кожуха водоотводящего короба

Фиксаторы кожуха

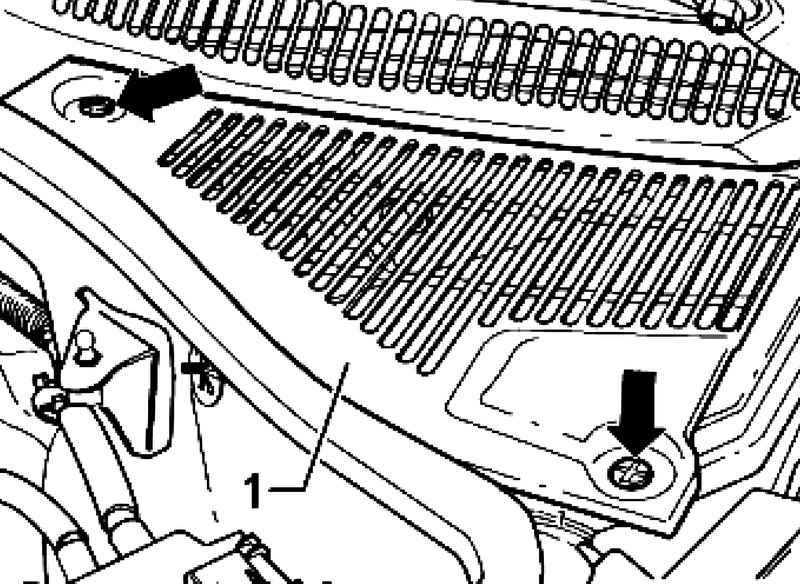

Рис. 7.81. Фиксаторы кожуха


Откройте фиксаторы кожуха, повернув их на 90° (рис. 7.81.).
Осторожно слегка приподнимите кожух 1, чтобы можно было отсоедините разъем датчика чистоты воздуха.
Извлеките кожух.

ПРИМЕЧАНИЕ
Кожух водоотводящего короба вставлен под ветровым стеклом в направляющую рельсу.
Для наглядности на рисунке изображен водоотводящий короб уже со снятым кожухом.

Откройте фиксаторы 1 кожуха, повернув их на 90°.
Осторожно разблокируйте кожух водоотводящего короба.
