Фольксваген Туарег. Снятие поводка стеклоочистителя со стороны пассажира



Фольксваген Туарег. Снятие поводка стеклоочистителя со стороны пассажира

ПРИМЕЧАНИЕ
Привод осуществляется только на кривошип, изображенный на рисунке справа.

Снятие
Открутите крепежную гайку 1 оси поводка стеклоочистителя.

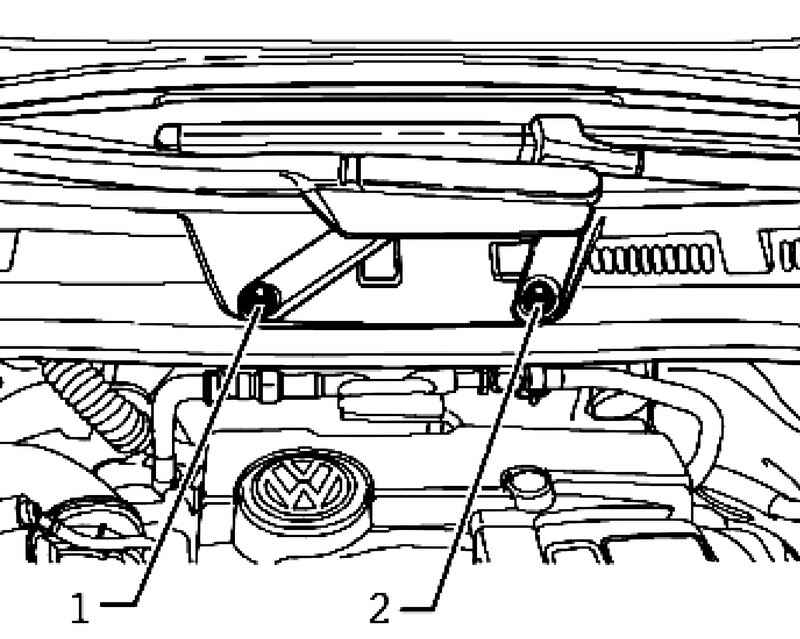

Крепежные гайки поводка стеклоочистителя и кривошипа
Рис. 7.79. Крепежные гайки поводка стеклоочистителя и кривошипа


Открутите крепежную гайку 2 кривошипа (рис. 7.79).
Снимите шайбу 1 с оси поводка стеклоочистителя.

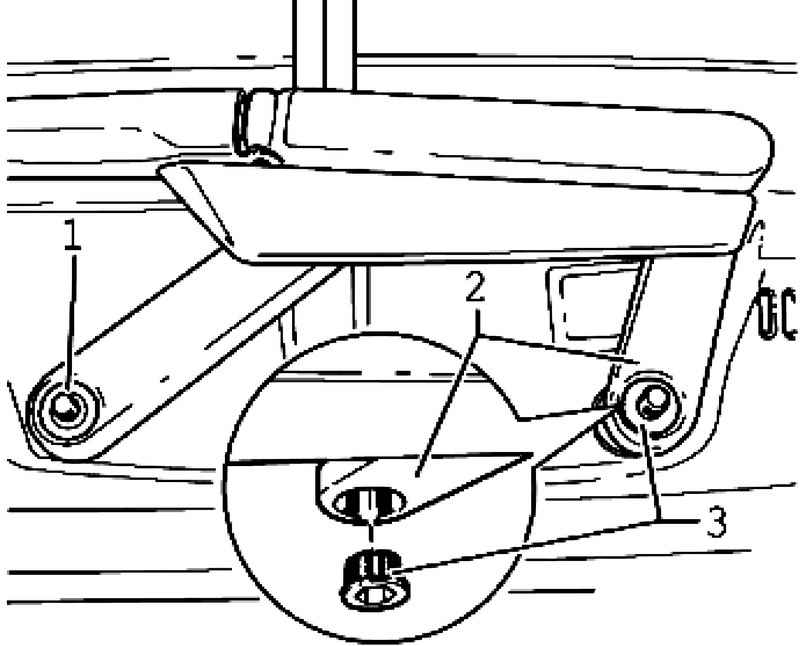

Извлечение конуса
Рис. 7.80. Извлечение конуса


Слегка покачайте поводок 2 вверх вниз, чтобы можно было легко извлечь конус 3 из поводка стеклоочистителя 2 (рис. 7.80).
Снимите поводок.
