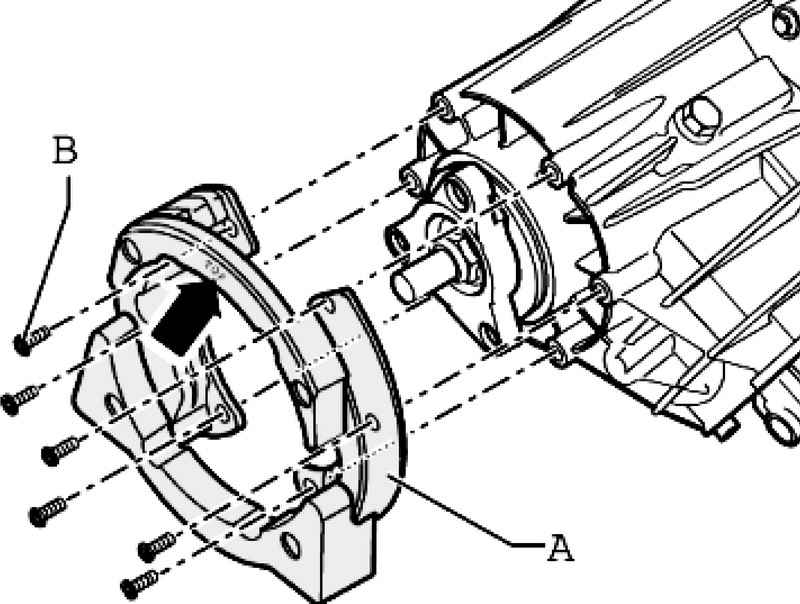

При наличии – снимите демпфер А раздаточной коробки (болты В) (рис. 3.95).
Перед разборкой пометьте положение установки демпфера к раздаточной коробке. Надпись «Top» должна указывать вверх.
Установите стойку для двигателя и коробки передач V.A.G 1383/ A с упором для коробки передач 3282, юстировочной пластиной 3282/ 37 для коробки передач «0AD» и опорными элементами следующим образом:
наложите юстировочную пластину 3282/ 37 на упор для коробки передач 3282 (юстировочная пластина подходит только в одном положении).
Плечи рычагов упора для коробки передач соориентируйте в соответствии с отверстиями в юстировочной пластине.
Символы на юстировочной пластине показывают необходимые опорные элементы, стрелка указывает направление движения.

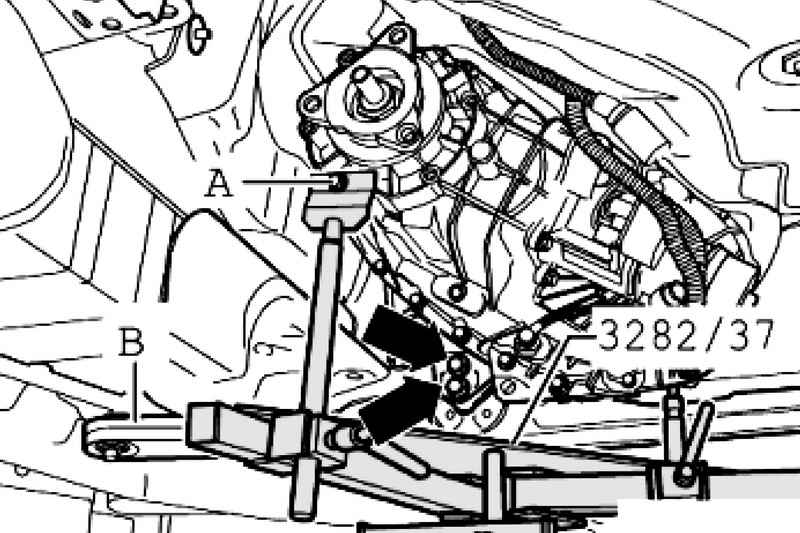

Рис. 3.96. Установка специальных приспособлений под КП
Стойку для двигателя и коробки передач V.A.G 1383/ A с упором для коробки передач 3282 установите под коробку передач, юстировочную пластину выровняйте параллельно к коробке передач и обоприте коробку передач (рис. 3.96).
Закрепите коробку передач на упоре для коробки передач 3282 с помощью болта А.
Открутите кронштейн коробки передач В от кузова.
Затем открутите кронштейн коробки передач от консоли раздаточной коробки.
Отсоедините передний карданный вал.

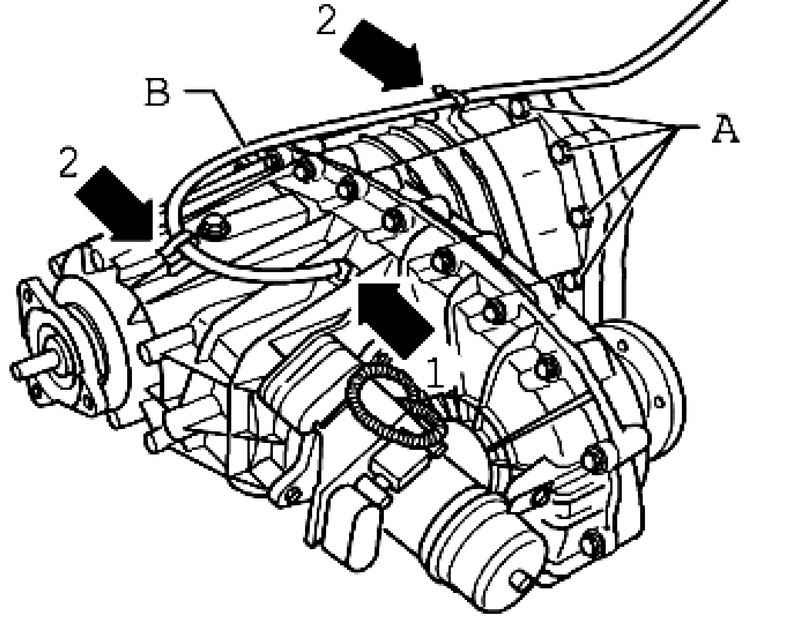

Снимите боковые и нижние крепежные болты раздаточной коробки/коробки передач.
