Фольксваген Туарег. Снятие и установка блока управления раздаточной коробки J646



Фольксваген Туарег. Снятие и установка блока управления раздаточной коробки J646

Снимите переднее правое сиденье.
Если есть, снимите облицовку каркаса сиденья.
Сначала необходимо проверить, установлена ли в автомобиле магнитола с кодировкой. Если да, то следует узнать защитный код.
Выключите зажигание и все электрические потребители, извлеките ключ зажигания.
Отсоедините массовый провод АКБ.
Отсоедините штекерное соединение 1блока управления раздаточной коробки J646 и, в случае необходимости – штекерное соединение 2 блока управления автоматич. коробки передач J217.

Штекерые соединения блока управления раздаточной коробки

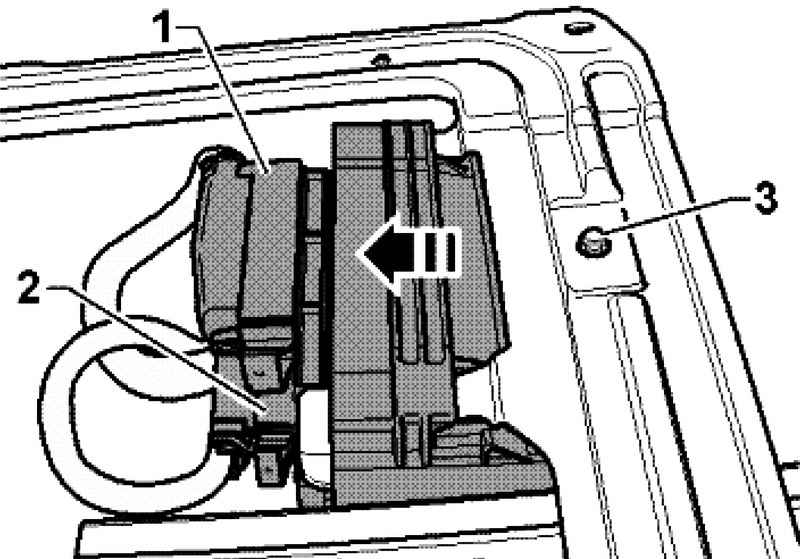

Рис. 3.93. Штекерые соединения блока управления раздаточной коробки


Выкрутите винт 3 (рис. 3.93).
Извлеките держатель с блоком управления раздаточной коробки J646 в направлении стрелки из держателя на каркасе сиденья.

Фиксаторы блока управления раздаточной коробки

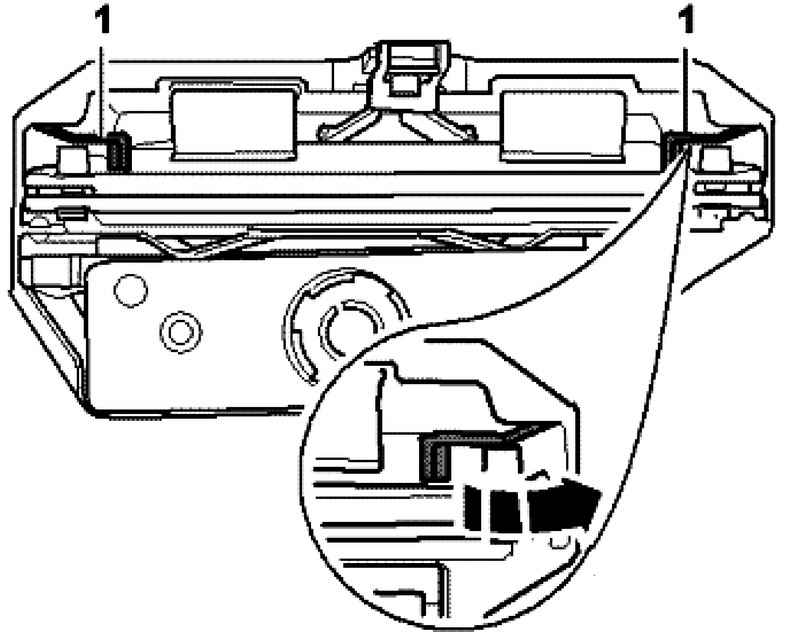

Рис. 3.94. Фиксаторы блока управления раздаточной коробки


Нажмите на фиксаторы 1 в направлении стрелки и извлеките блок управления раздаточной коробки J646 из держателя (рис. 3.94).
При этом следите за тем, чтобы блок управления раздаточной коробки J646 не выпал.

Установка
Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.
Вставьте держатель блока управления раздаточной коробки J646 с накладками 2 в упоры 1 на каркасе сиденья (рис. 3.93).
Затяните болт 3 с моментом 8 Н·м.
Подсоедините массовый кабель к АКБ и проведите операции по подсоединению АКБ.
