Электрические/электронные компоненты и места их установки на раздаточной коробке

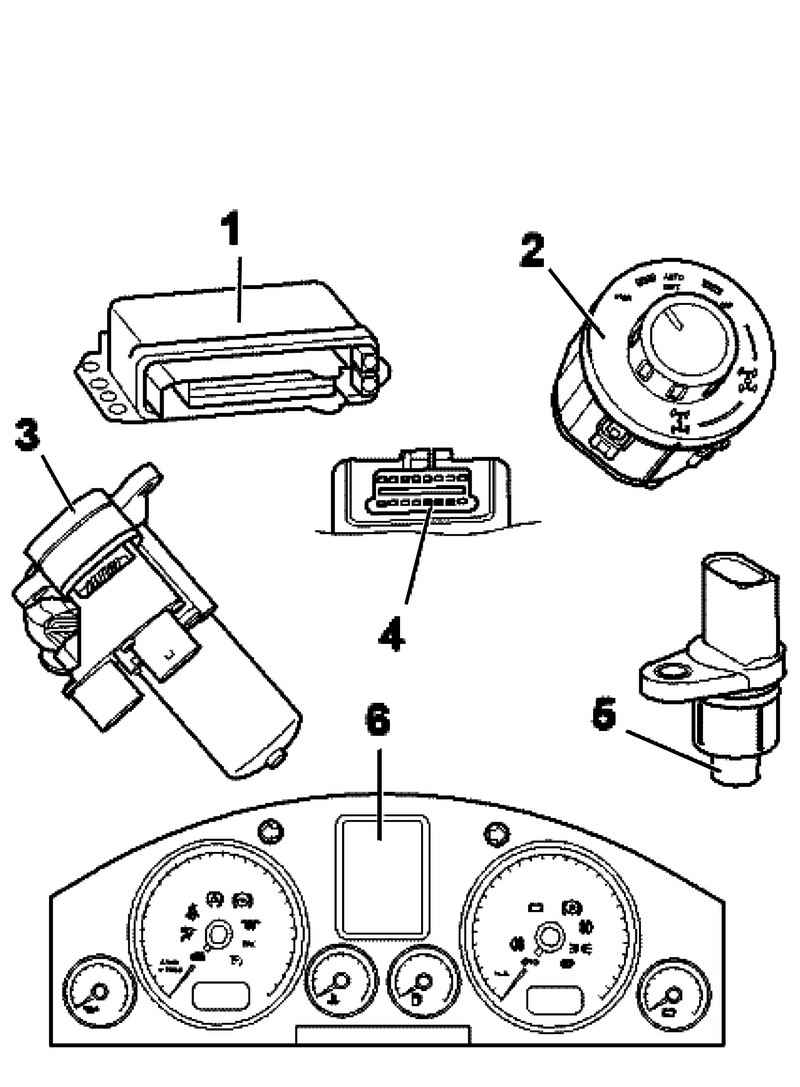

Рис. 3.88. Электрические/электронные компоненты и места их установки на раздаточной коробке: 1 – блок управления раздаточной коробки; 2 – орган управления раздаточной коробкой; 3 – электродвигатель раздаточной коробки; 4 – диагностический разъем; 5 – выключатель холостого хода; 6 – мультифункциональный индикатор в комбинации приборов



Место установки блока управления раздаточной коробки J646

Блок управления раздаточной коробки

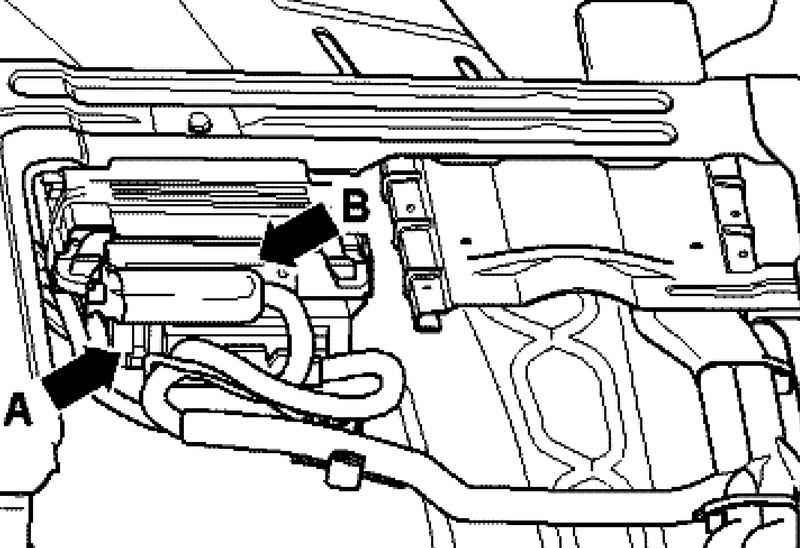

Рис. 3.89. Блок управления раздаточной коробки


Блок управления раздаточной коробки J646 находится под правым передним сиденьем (рис. 3.89).

Место установки органа управления раздаточной коробки E473

Место установки органа управления раздаточной коробки E473

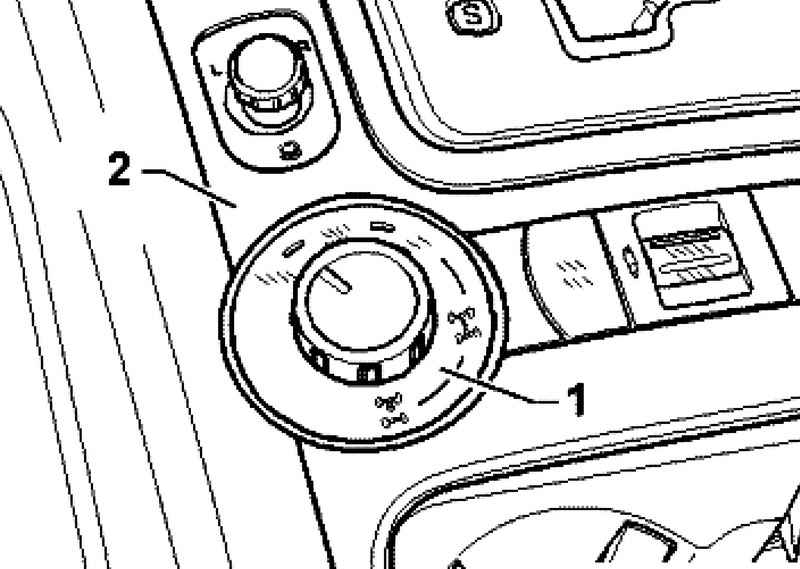

Рис. 3.90. Место установки органа управления раздаточной коробки E473


Орган управления раздаточной коробки E473 1 находится в нижней части 2 центральной консоли (рис. 3.90).
