Фольксваген Туарег. Снятие и установка модуля подачи топлива, датчика уровня топлива и эжекционных насосов



Фольксваген Туарег. Снятие и установка модуля подачи топлива, датчика уровня топлива и эжекционных насосов

Штекеры и провода правого и левого фланца датчиков должны быть отсоединены.
Запорные кольца правого и левого фланца датчиков откручены.

Порядок выполнения работ

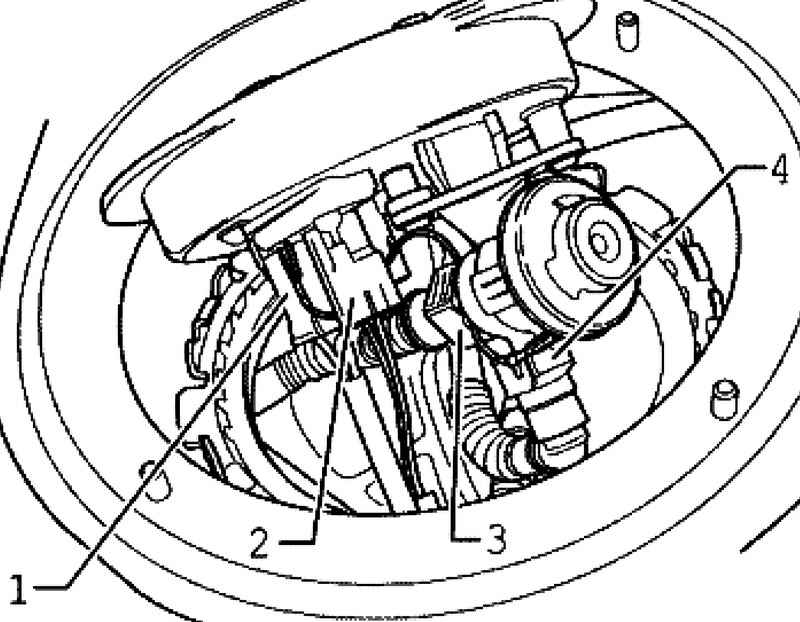

Штекеры и ланговые соединения
Рис. 2.315. Штекеры и ланговые соединения


Отсоедините штекеры 1 и 2, а также шланговые соединения 3 и 4 под правым фланцем (рис. 2.315).
Извлеките фланец датчика с регулятором давления.

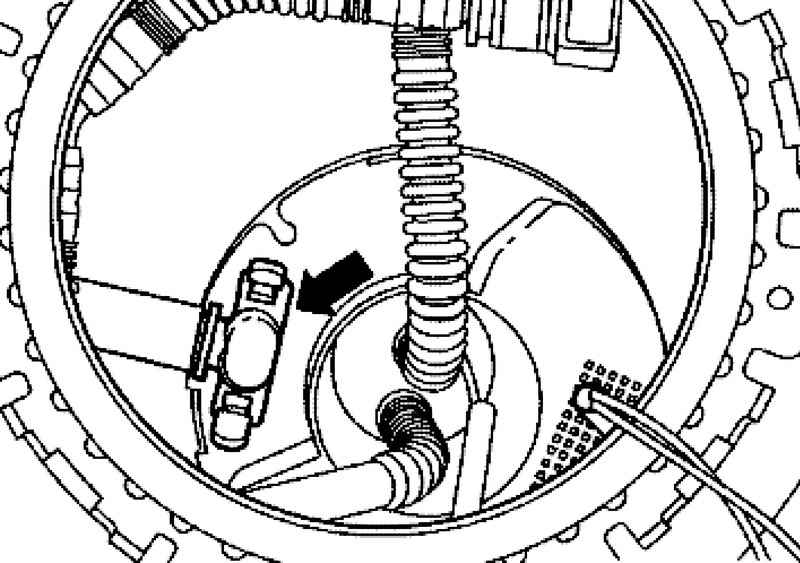

Извлечение черного шланга
Рис. 2.316. Извлечение черного шланга


Расклипсуйте и извлеките чёрный шланг (рис. 2.316) на правой и левой стороне топливного бака из корпуса модуля подачи топлива.

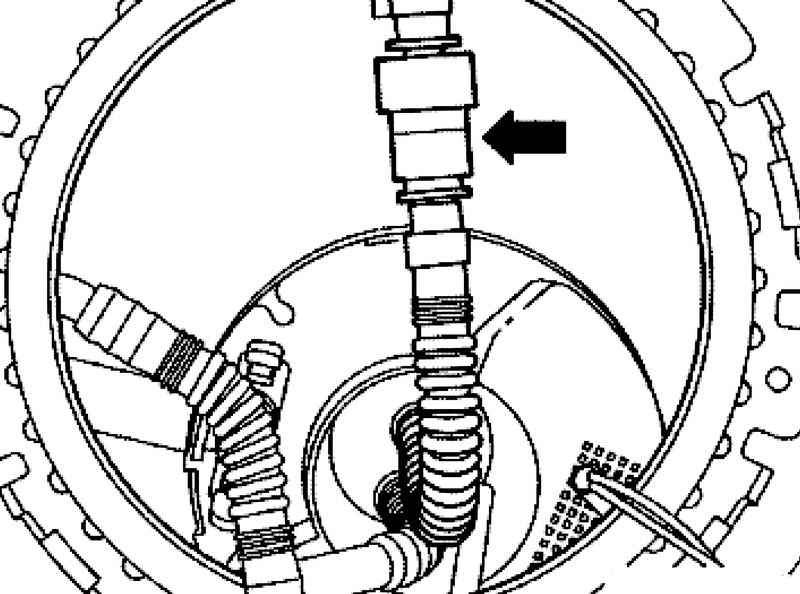

Соединени подающей топливной магистрали
Рис. 2.317. Соединени подающей топливной магистрали


На правой и левой сторонах топливного бака отсоедините подающую топливную магистраль от модуля подачи топлива (рис. 2.317) к эжекционным насосам.
Выкрутите из днища топливного бака модуль подачи топлива, повернув его влево примерно на 90°.

ПРИМЕЧАНИЕ
Корпус модуля подачи топлива заполнен топливом. При наклонении или переворачивании из него может вылиться топливо.
Расклипсуйте датчики уровня топлива на обеих сторонах топливного бака и извлеките их.
Теперь на обеих сторонах бака можно разблокировать и, слегка прокрутив, извлеките эжекционные насосы.

Вытянуть оба конца шлангов через левое и правое отверстие датчика.
