Фольксваген Туарег. Система подачи вторичного воздуха



Фольксваген Туарег. Система подачи вторичного воздуха

При холодном запуске (температура охлаждающей жидкости: +15...+35 °C) система подачи вторичного воздуха в течение 65 с подает за выпускные клапаны воздух. За счет этого ОГ обогащаются кислородом, происходит вторичное дожигание и, таким образом, сокращается фаза прогрева катализатора. Управление осуществляется блоком управления Motronic J220 через реле насоса вторичного воздуха J299 к впускному клапану вторичного воздуха N112, (перепускной клапан) и комбинированному клапану. В дополнении к этому после каждого последующего запуска двигателя (при температуре двигателя до 85 °C) система подачи вторичного воздуха включается с задержкой примерно 20 с на 5 с на холостых оборотах и тестируется системой самодиагностики.

Реле насоса вторичного воздуха J299

Реле вторичного воздуха

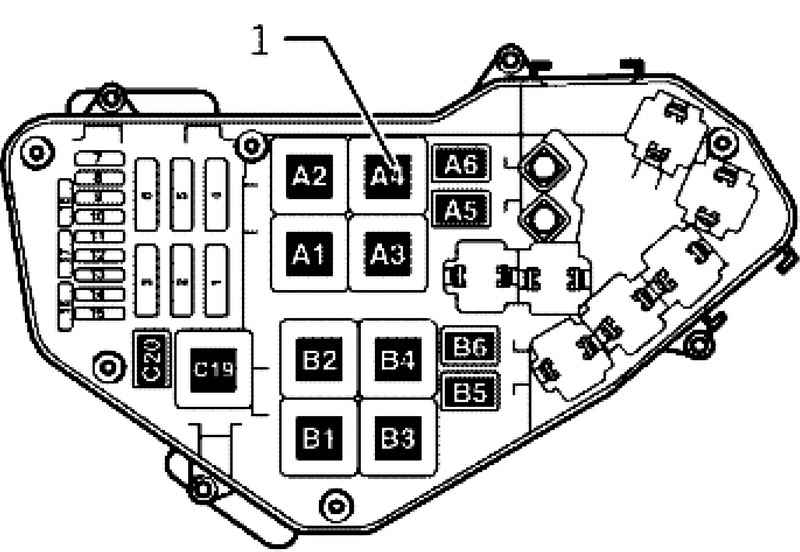

Рис. 2.303. Реле вторичного воздуха



ПРИМЕЧАНИЕ
Реле насоса вторичного воздуха J2991 вставлено в гнездо A4.
Если для снятия реле или блоков управления из колодки реле необходим вспомогательный инструмент, то сначала необходимо отключите провод массы от АКБ.
