Лада Х-Рей. УПЛОТНИТЕЛЬ ЩИТКА ПЕРЕДКА - СНЯТИЕ И УСТАНОВКА

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).

Снять передние колеса в соответствии с требованиями ТИ 3100.25100.20594.

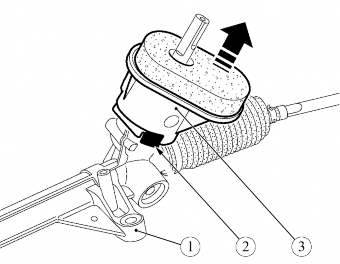

Рисунок 12-1 - Снятие уплотнителя щитка передка:

1 - рулевой механизм;

2 - фиксатор уплотнителя щитка передка;

3 - уплотнитель щитка передка
Снять защиту картера двигателя в соответствии с требованиями ТИ 3100.25100.20594.

Снять рулевой механизм в соответствии с требованиями п. 11 настоящей ТИ.

Снять уплотнитель 3, рисунок 12-1, щитка передка с корпуса рулевого механизма отогнув фиксатор 2 (отвертка плоская).

Установка

Установить уплотнитель щитка передка на рулевой механизм и зафиксировать.

Установить рулевой механизм в соответствии с требованиями п. 11 настоящей ТИ.

Установить защиту картера двигателя в соответствии с требованиями ТИ 3100.25100.20594.

Установить передние колеса в соответствии с требованиями ТИ 3100.25100.20594.

Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934, пп. 1.19.20 в объеме выполненных работ.
