Лада Х-Рей. РУЛЕВАЯ КОЛОНКА - СНЯТИЕ И УСТАНОВКА
Снятие
Установить автомобиль на рабочий пост и затормозить стояночным тормозом.
Заблокировать ЭБУ подушек безопасности с помощью диагностического
прибора в соответствии с требованиями ТИ 3100.25100.12044.
Выключить зажигание и отсоединить клемму провода "массы" от
аккумуляторной батареи (ключ гаечный 10).
Снять модуль надувной подушки безопасности водителя (МНПБВ) в
соответствии с требованиями ТИ 3100.25100.20598.
Установить передние колеса в положение, соответствующее прямолинейному
движению автомобиля.
Снять рулевое колесо в соответствии с требованиями п. 2 настоящей ТИ.
Отвернуть два винта крепления кожухов рулевой колонки и, преодолев
усилие фиксаторов, снять верхний и нижний кожухи рулевой колонки
(отвертка Torx Т20).
Снять блок подрулевых переключателей с устройством вращающимся в
соответствии с требованиями п. 3 настоящей ТИ.
Снять приемную катушку транспондера и выключатель зажигания в
соответствии с требованиями п. 5 настоящей ТИ.

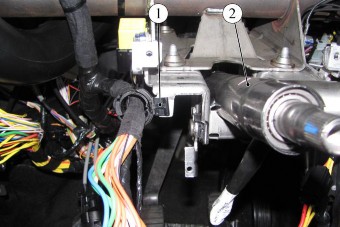

Рисунок 6-1 - Снятие рулевой колонки:
1 - держатель жгута проводов;
2 - рулевая колонка
Отсоединить держатель 1, рисунок 6-1, жгута проводов панели приборов от
кронштейна рулевой колонки 2 (отвертка плоская).
Снять панель приборов в соответствии с требованиями ТИ 3100.25100.20599.

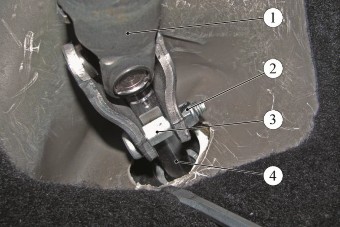

Рисунок 6-2 - Отсоединение вала руля от вала
шестерни рулевого механизма:
1 - шарнир промежуточного вала рулевой колонки;
2 - гайка болта крепления вилки шарнира;
3 - болт крепления вилки шарнира;
4 - вал шестерни рулевого механизма
Отвернуть гайку 2, рисунок 6-2, болта крепления вилки шарнира 1
промежуточного вала рулевой колонки к валу 4 шестерни рулевого
механизма, извлечь болт 3 и отсоединить вал руля от вала шестерни
рулевого механизма (ключ гаечный 13).

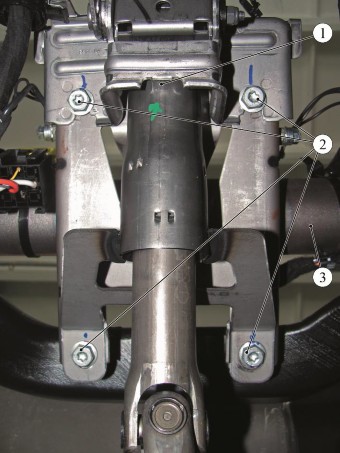

Рисунок 6-3 - Снятие рулевой колонки:
1 - рулевая колонка;
2 - болты крепления рулевой колонки;
3 - поперечина панели приборов
Отвернуть четыре болта 2, рисунок 6-3, крепления рулевой колонки к
кронштейну поперечины 3 панели приборов и снять рулевую колонку 1
(головка сменная 13, удлинитель и вороток).
Установка
Внимание. Повторное использование болта и гайки
крепления вилки шарнира промежуточного вала рулевой колонки к валу
шестерни рулевого механизма не допускается. Болт и гайка подлежат
обязательной замене.
Внимание. Повторное использование винта крепления выключателя зажигания
к рулевой колонке не допускается. Винт подлежит обязательной замене.
Внимание. Повторное использование болта крепления рулевого колеса к валу
руля не допускается. Болт подлежит обязательной замене.
Установить рулевую колонку на место и закрепить ее четырьмя болтами к
кронштейну поперечины панели приборов. Момент затяжки болтов 21 Н.м (2,1
кгс.м) (головка сменная 13, удлинитель и вороток, ключ моментный).
Установить вилку шарнира промежуточного вала рулевой колонки на вал
шестерни рулевого механизма и закрепить новыми болтом и гайкой. Момент
затяжки гайки 21 Н.м (2,1 кгс.м) (головка сменная 13, ключ трещоточный,
ключ моментный).
Установить панель приборов в соответствии с требованиями ТИ
3100.25100.20599.
Закрепить держатель жгута проводов панели приборов к кронштейну рулевой
колонки (отвертка плоская).
Установить приемную катушку транспондера и выключатель зажигания в
соответствии с требованиями п. 5 настоящей ТИ.
Установить блок подрулевых переключателей с устройством вращающимся в
соответствии с требованиями п. 3 настоящей ТИ.
Установить верхний и нижний кожухи рулевой колонки и закрепить двумя
винтами (отвертка Torx Т20).
Установить рулевое колесо в соответствии с требованиями п. 2 настоящей
ТИ.
Установить модуль надувной подушки безопасности водителя (МНПБВ) в
соответствии с требованиями ТИ 3100.25100.20598.
Подсоединить клемму провода "массы" к аккумуляторной батарее и включить
зажигание (ключ гаечный 10).
Разблокировать ЭБУ подушек безопасности с помощью диагностического
прибора в соответствии с требованиями ТИ 3100.25100.12044.
Проверить работу подрулевых переключателей.
Проверить работу устройства вращающегося, для чего:
- повернуть рулевое колесо в крайнее левое положение;
- повернуть рулевое колесо в крайнее правое положение;
- вернуть рулевое колесо в центральное положение;
- убедиться в отсутствии вывода сообщения о неисправности на комбинации
приборов. Предъявить автомобиль ОТК. ОТК проверить автомобиль на
соответствие требованиям ТУ 017200-254-00232934, пп. 1.19.20, 1.19.21 в
объеме выполненных работ.
