Лада Х-Рей. МЕХАНИЗМ РЕГУЛИРОВКИ РУЛЕВОЙ КОЛОНКИ - СНЯТИЕ И УСТАНОВКА

Снятие

Установить автомобиль на рабочий пост, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

Отвернуть два винта крепления кожухов рулевой колонки и, преодолев усилие фиксаторов, снять верхний и нижний кожухи рулевой колонки (отвертка Torx Т20).

Снять приемную катушку транспондера с корпуса выключателя зажигания в соответствии с требованиями п.5 настоящей ТИ.

Отвернуть болт 2, рисунок 7-1, крепления рукоятки механизма регулировки рулевой колонки и снять рукоятку 1 (отвертка Torx Т20).

Отвернуть гайку 3 крепления оси 4 механизма регулировки, снять шайбы, игольчатый подшипник и ось в сборе с механизмом блокировки (головка сменная 10, ключ трещоточный).

Рисунок 7-1 - Снятие механизма регулировки рулевой колонки:

1 - рукоятка механизма регулировки рулевой колонки;

2 - болт крепления рукоятки;

3 - гайка крепления оси;

4 - ось механизма регулировки рулевой колонки


Установка
Внимание. При установке механизма регулировки рулевой колонки убедиться в правильности установки двух зубчатых сегментов 1, рисунок 7-2.

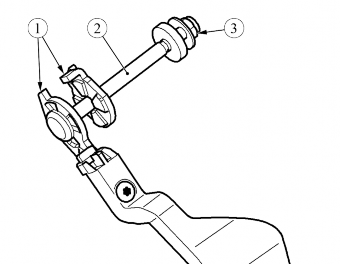

Рисунок 7-2 - Механизм регулировки рулевой колонки:

1 - зубчатые сегменты;

2 - ось механизма регулировки рулевой колонки;

3 - гайка крепления оси
Установить на рулевую колонку ось 2, рисунок 7-2, механизма регулировки в сборе с механизмом блокировки, установить игольчатый подшипник, шайбы и закрепить ось гайкой

3 (головка сменная 10, ключ трещоточный).

Установить на место рукоятку механизма регулировки и закрепить ее болтом (отвертка Torx Т20).

Отрегулировать усилие хода рукоятки механизма регулировки, изменяя момент затяжки гайки 3 крепления оси (головка сменная 13, ключ трещоточный).

Проверить работу механизма регулировки рулевой колонки.

Установить приемную катушку транспондера в соответствии с требованиями п. 5 настоящей ТИ.

Установить верхний и нижний кожухи рулевой колонки и закрепить двумя винтами (отвертка Torx Т20).

Подсоединить клемму провода "массы" к аккумуляторной батарее (ключ гаечный 10).

Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934, пп. 1.19.20, 1.19.21 в объеме выполненных работ.
