Лада Х-Рей. ПОДШИПНИК СТУПИЦЫ ПЕРЕДНЕГО КОЛЕСА - СНЯТИЕ И УСТАНОВКА

Снятие

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).

Снять переднее колесо в соответствии с требованиями раздела 14 настоящей ТИ.

В соответствии с требованиями ТИ 3100.25100.20596:
- снять датчик скорости вращения переднего колеса;

- отсоединить передний тормоз в сборе от поворотного кулака и подвесить его к пружине передней подвески;

- снять тормозной диск переднего тормоза;

- снять кожух тормозного диска переднего тормоза.

Отсоединить наконечник рулевой тяги от рычага поворотного кулака в соответствии с требованиями ТИ 3100.25100.20595.

Снять поворотный кулак в соответствии с требованиями раздела 2 настоящей ТИ.

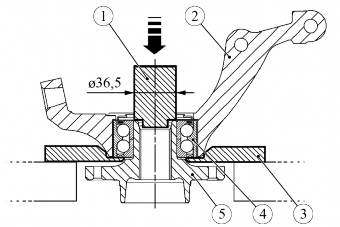

Рисунок 3-1 - Выпрессовка ступицы переднего колеса:

1 - оправка наружным диаметром 36,5 мм для выпрессовки ступицы;

2 - поворотный кулак;

3 - плита опорная;

4 - подшипник ступицы переднего колеса;

5 - ступица переднего колеса
Установить на стол пресса опорную плиту 3, рисунок 3-1, установить на плиту поворотный кулак 2, установить на ступицу оправку 1 с наружным диаметром 36,5 мм и выпрес-совать ступицу 5 из поворотного кулака (пресс гидравлический типа КС-124 (Кочубеевский завод "Автоспецоборудование"), оправка наружным диаметром 36,5 мм для выпрессовки ступицы - самоизготовление, плита опорная - самоизготовление).

Извлечь из поворотного кулака стопорное кольцо подшипника (съемник внутренних стопорных колец типа 65 44 60 21 размерности J 21 ф. "Stahlwille").

Спрессовать со ступицы внутреннюю обойму подшипника (комплект съемников типа 71 03 00 00 и 71 04 00 00 ф. "Stahlwille").

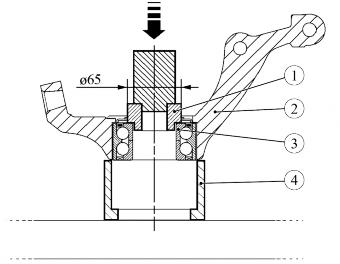

Рисунок 3-2 - Выпрессовка наружной обоймы подшипника ступицы переднего колеса из поворотного кулака:

1 - оправка наружным диаметром 65 мм для выпрессовки наружной обоймы подшипника ступицы переднего колеса;

2 - поворотный кулак;

3 - внутренняя обойма подшипника;

4 - упор
Установить на стол пресса упор 4, рисунок 3-2, установить на упор поворотный кулак 2, установить на внутреннюю обойму 3 подшипника оправку 1 с наружным диаметром 65 мм и выпрессовать наружное кольцо подшипника из поворотного кулака (пресс гидравлический типа КС-124 (Кочубеевский завод "Автоспецоборудование"), оправка наружным диаметром 65 мм для выпрессовки наружного кольца подшипника - самоизготовление, упор -самоизготовление).


Установка
Внимание. Перед сборкой сопрягаемые поверхности поворотного кулака, ступицы переднего колеса и подшипника очистить.

Внимание. Перед сборкой проверить посадочные поверхности поворотного кулака и ступицы переднего колеса, дефектные детали заменить.

Внимание. При запрессовке подшипника в поворотный кулак усилие запрессовки прикладывать к наружной обойме подшипника. Производить запрессовку воздействуя на внутреннюю обойму подшипника не допускается.

Установить на стол пресса упор 4, рисунок 3-3, установить на упор поворотный кулак

3 и запрессовать подшипник, установив на наружную обойму 2 подшипника оправку 1 наружным диаметром 70 мм для запрессовки (пресс гидравлический типа КС-124 (Кочубеевский завод "Автоспецоборудование"), оправка наружным диаметром 65 мм для запрессовки подшипника - самоизготовление, упор - самоизготовление).
Установить в проточку кулака стопорное кольцо (съемник внутренних стопорных колец типа 65 44 60 21 размерности J 21 ф. "Stahlwille").

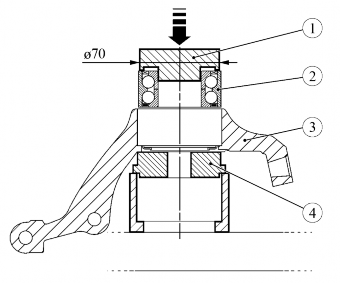

Рисунок 3-3 - Запрессовка подшипника ступицы переднего колеса в поворотный кулак:

1 - оправка наружным диаметром 70 мм для запрессовки подшипника ступицы переднего колеса;

2 - наружная обойма подшипника;

3 - поворотный кулак;

4 - упор

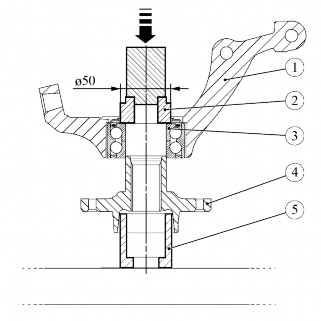

Рисунок 3-4 - Запрессовка ступицы переднего колеса:

1 - поворотный кулак;

2 - оправка наружным диаметром 50 мм для запрессовки ступицы переднего колеса;

3 - внутренняя обойма подшипника;

4 - ступица переднего колеса;

5 - упор

Установить на стол пресса упор 5, рисунок 3-4, установить на упор ступицу 4 переднего колеса и напрессовать кулак 1 с подшипником в сборе на ступицу, установив на внутреннюю обойму 3 подшипника оправку 2 наружным диаметром 50 мм для запрессовки (пресс гидравлический типа КС-124 (Кочубеевский завод "Автоспецоборудование"), оправка наружным диаметром 50 мм для запрессовки - самоизготовление, упор - самоизготовление).

Установить поворотный кулак на автомобиль в соответствии с требованиями раздела 2 настоящей ТИ.

Подсоединить наконечник рулевой тяги к рычагу поворотного кулака в соответствии с требованиями ТИ 3100.25100.20595.

В соответствии с требованиями ТИ 3100.25100.20596:

- установить кожух тормозного диска переднего тормоза;

- установить тормозной диск переднего тормоза;

- установить передний тормоз в сборе;

- установить датчик скорости вращения переднего колеса.

Установить переднее колесо в соответствии с требованиями раздела 14 настоящей ТИ.

Нажать на педаль тормоза 2 - 3 раза для установки поршней колесных тормозных цилиндров в рабочее положение.

Проверить и при необходимости отрегулировать углы установки передних колес в соответствии с требованиями ТИ 3100.25100.13060.

Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934, пп. 1.19.19, 1.19.22.
