Лада Х-Рей. ПЕДАЛЬ СЦЕПЛЕНИЯ С КРОНШТЕЙНОМ В СБОРЕ - СНЯТИЕ И УСТАНОВКА

Снятие




Установить автомобиль на рабочий пост, затормозить стояночным тормозом, выключить зажигание, открыть капот и отсоединить клемму провода "массы" от АКБ (ключ гаечный 10).

Снять выключатель сигнала положения педали сцепления в соответствии с требованиями раздела 9 настоящей ТИ.

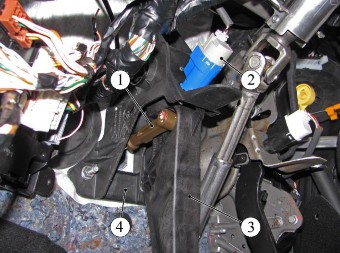

Рисунок 10-1 - Отсоединение штока главного цилиндра сцепления:

1 - шток главного цилиндра сцепления;

2 - выключатель положения педали сцепления;

3 - педаль сцепления;

4 - кронштейн крепления педали сцепления
Завести жало плоской отвертки в зазор между штоком 1, рисунок 10-1, главного цилиндра сцепления и педалью 3 сцепления и, преодолевая сопротивление отсоединить шток от педали сцепления (отвертка плоская).

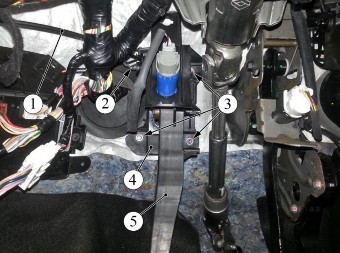

Рисунок 1 0-2 - Снятие педали сцепления с кронштейном в сборе:

1 - трос открывания капота;

2 - скоба крепления троса;

3 - гайка;

4 - кронштейн крепления педали сцепления;

5 - педаль сцепления
Извлечь трос 1, рисунок 10-2, открывания капота из скобы 2 крепления.

Отвернуть три гайки 3 крепления и снять кронштейном 4 с педалью 5 сцепления в сборе (головка сменная 13, удлинитель, вороток).













Установка

Установить кронштейн 4, рисунок 10-2, с педалью сцепления в сборе на шпильки крепления и завернуть гайки 3. Момент затяжки гаек 18.24 Н.м (1,8...2,4 кгс.м) (головка сменная 13, удлинитель, вороток, ключ моментный).

Нанести на сферический палец педали 3, рисунок 10-1, сцепления смазку и присоединить шток 1 главного цилиндра сцепления к педали сцепления (смазка АЗМОЛ ЛСЦ-15 согласно действующему "Кодификатору основных и вспомогательных материалов, применяемых при ТО и ремонте автомобилей LADA" К 3100.25100.00018, норма расхода 1 г).

Установить выключатель сигнала положения педали сцепления в соответствии с требованиями раздела 9 настоящей ТИ.

Закрепить трос 1, рисунок 10-2, открывания капота в скобе 2 крепления.

Присоединить клемму провода "массы" к АКБ и затянуть гайку крепления. Момент затяжки гайки 4.6 Н.м (0,4.. .0,6 кгс.м) (головка сменная 10, ключ моментный).

Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934 пп. 1.19.15, 1.19.16.
