Лада Х-Рей. ПОДВЕСКА
ПЕРЕДНЯЯ, ЗАДНЯЯ И КОЛЕСА - СНЯТИЕ/УСТАНОВКА, РАЗБОРКА/СБОРКА ОСНОВНЫХ УЗЛОВ И ДЕТАЛЕЙ
ОБЩЕЕ ОПИСАНИЕ СИСТЕМЫ, ОСОБЕННОСТИ УСТРОЙСТВА
Передняя подвеска независимая, с телескопическими гидравлическими
газонаполненными амортизаторными стойками двухстороннего действия, с
винтовыми бочкообразными пружинами, установленными на стойках передней
подвески, нижними поперечными рычагами и стабилизатором поперечной
устойчивости, установленными на подрамник.

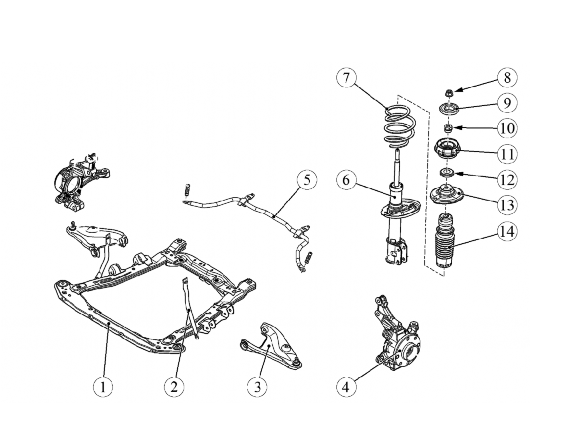

Рисунок 1-1 - Подвеска передняя:
1 - подрамник передней подвески; 2 - тяга крепления подрамника к кузову;
3 - рычаг нижний передней подвески; 4 - кулак поворотный со ступицей в
сборе; 5 - стабилизатор поперечной устойчивости; 6 - стойка
телескопическая передней подвески; 7 - пружина передней подвески; 8 -
гайка крепления штока стойки передней подвески к кузову автомобиля; 9 -
верхняя чашка стойки передней подвески; 10 - гайка крепления верхней
опоры; 11 -верхняя опора стойки передней подвески; 12 - подшипник
верхней опоры; 13 - верхняя опорная чашка пружины; 14 - буфер хода
сжатия
Задняя подвеска с телескопическими гидравлическими
газонаполненными амортизаторами двухстороннего действия, с продольными
рычагами, упруго соединенными поперечной балкой и штангой стабилизатора
поперечной устойчивости, с винтовыми бочкообразными пружинами,
установленными на рычаги задней подвески.

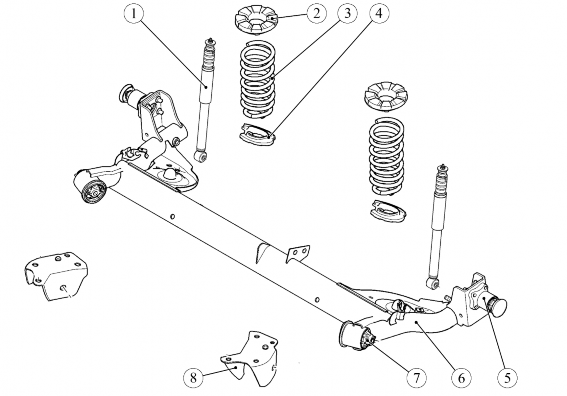

Рисунок 1-2 - Подвеска задняя:
1 - амортизатор задней подвески; 2 - прокладка пружины верхняя; 3 -
пружина задней подвески; 4 - прокладка пружины нижняя; 5 - ось ступицы
заднего колеса; 6 - рычаги задней подвески; 7 - резинометаллический
шарнир; 8 - кронштейн крепления рычагов задней подвески
