LADA VESTA.
БАМПЕР ЗАДНИЙ - СНЯТИЕ И УСТАНОВКА
Установить автомобиль на двухстоечный подъемник и затормозить его стояночным
тормозом (подъемник электрогидравлический типа П 3,2 Г).
Отсоединить клемму "минус" от АКБ (ключ гаечный 10).
Снять задние фонари согласно требованиям ТИ 3100.25100.20587.
Поднять автомобиль на высоту удобную для работы.
Отвернуть два болта 1, рисунок 2-1, нижнего крепления бампера к кузову и
винты самонарезающие 2, крепления фартука 3 грязезащитного к бамперу
(головка сменная Torx Т30,Т20, вороток).

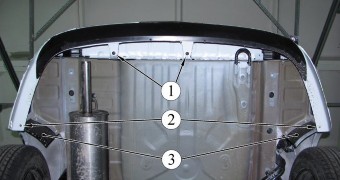

Рисунок 2-1 - Нижнее крепление бампера:
1 - болт нижнего крепления бампера к кузову;
2 - винт самонарезающий крепления фартука грязезащитного к бамперу ;
3 - фартук грязезащитный арки колеса
Отвернуть с правой и левой стороны винт самонарезающий 1, рисунок 2-2,
крепления бампера к крылу заднему (головка сменная Torx Т20, вороток).

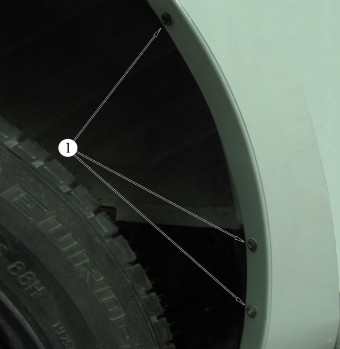

Рисунок 2-2 - Боковое крепление бампера:
1 - винт самонарезающий крепления бампера к кузову
Отвернуть семь болтов 1, рисунок 2-3, верхнего крепления бампера
(головка сменная Torx Т30, вороток).
Отвернуть два болта 3, предварительно сняв установленный на головку
болта упор 2 буфера крышки багажника (отвертка плоская, головка сменная
13, вороток).

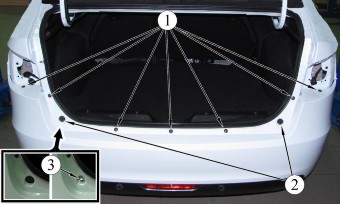

Рисунок 2-3 - Верхнее крепление бампера:
1, 3 - болты верхнего крепления бампера к кузову;
2 - упор буфера крышки багажника
Вывести бампер из зацепления с боковыми кронштейнами.
Снять бампер задний отсоединив жгут 3, рисунок 2-4, проводов бампера от
кронштейнов на бампере, а колодки жгута проводов от датчиков 1
безопасной парковки и противотуманного 2 фонаря.
При необходимости демонтажа накладки заднего бампера, снять датчики
безопасной парковки, отвернуть десять винтов самонарезающих крепления
накладки к бамперу, снять накладку (отвертка плоская, головка сменная
Torx T20, вороток).
Установку производить в порядке, обратном снятию.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие
требованиям ТУ 017200-254-0023934 в объеме выполненных работ.

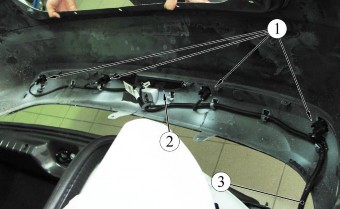

Рисунок 2-4 - Навеска бампера
1 - датчик безопасной парковки;
2 - фонарь противотуманный;
3 - жгут проводов бампера
