3.1
Лава Веста. Обучение ключей зажигания
Для записи кода системы контроля доступа в ключи зажигания необходимо
выполнить процедуру регистрации ключей с помощью диагностического
прибора Grade-X. Обучать можно только "чистые" и "свои" ключи зажигания.
Во время выполнения процедуры обучения происходит регистрация ключей
зажигания в памяти ЦБКЭ. После этого в составе системы контроля доступа
будут работать только те ключи зажигания, которые прошли последнюю
процедуру обучения.
В случае потери или кражи, или по просьбе владельца можно отменить
регистрацию одного из ключей зажигания, выполнив процедуру обучения
остальных ключей. При необходимости впоследствии он может быть вновь
зарегистрирован для этого же автомобиля после выполнения процедуры
обучения.
Внимание! Если на момент обучения нет в наличии всех ключей, то
впоследствии необходимо повторить процедуру регистрации со всем
комплектом ключей.

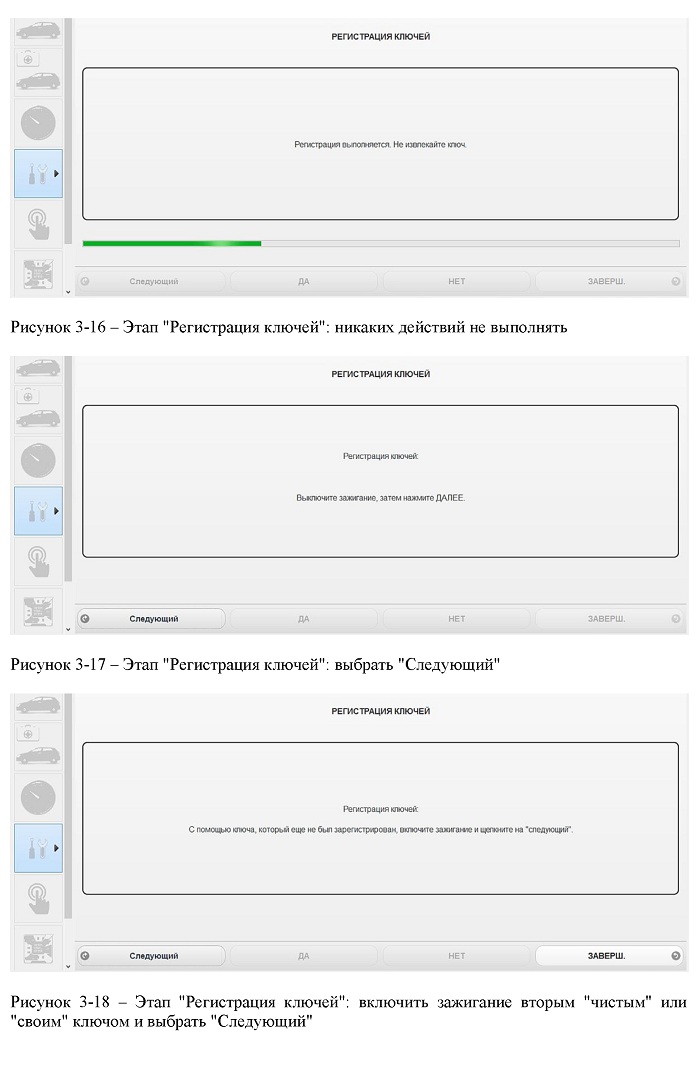

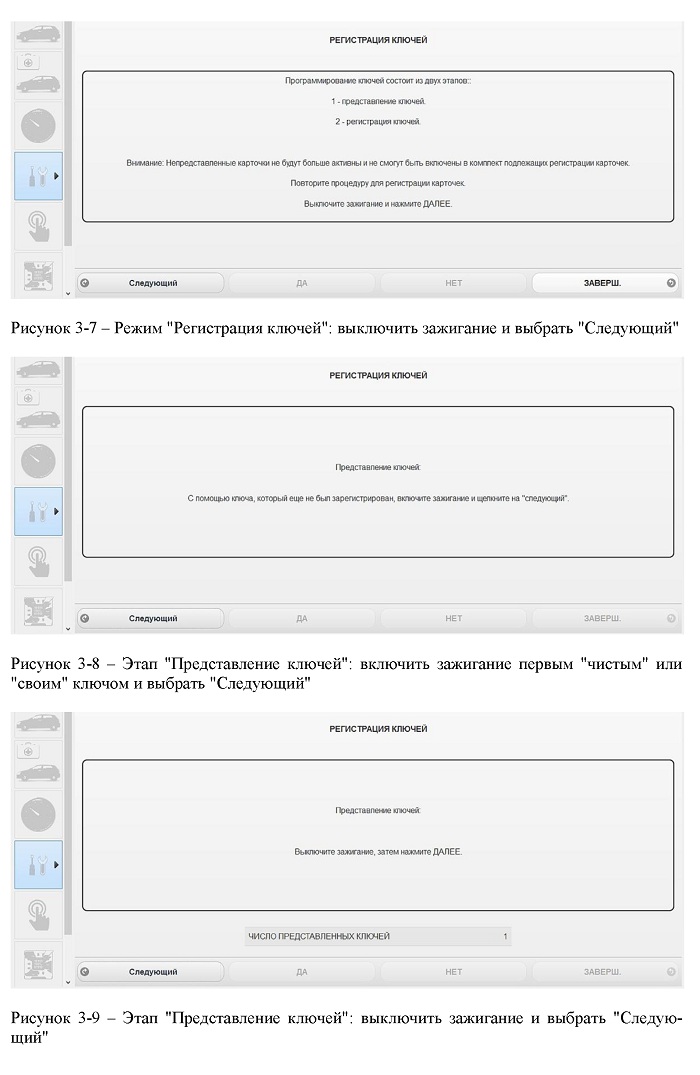

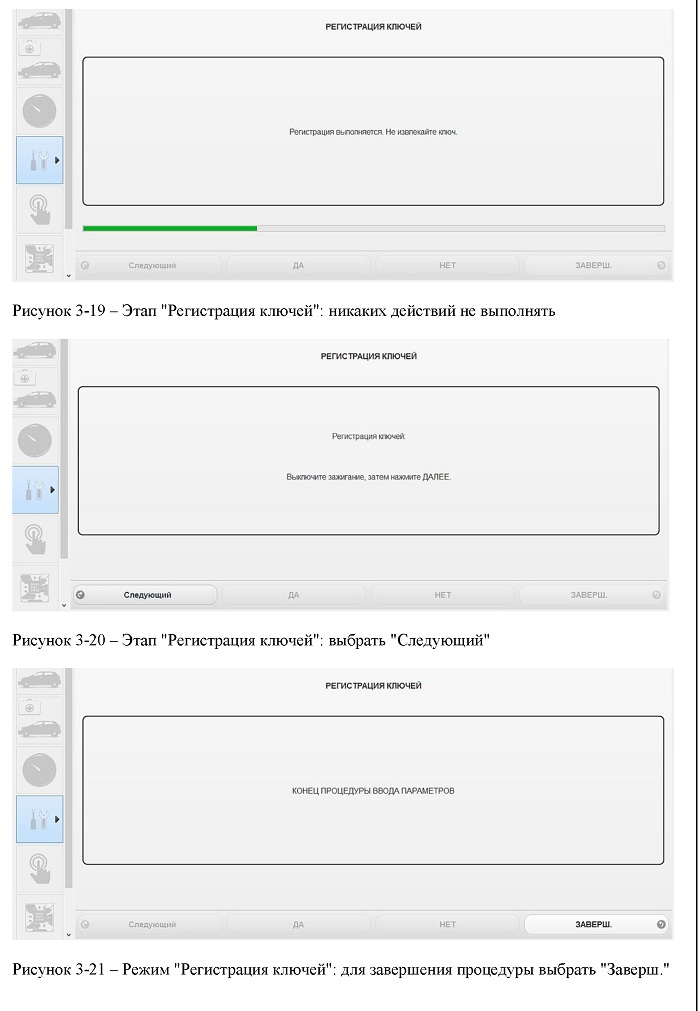

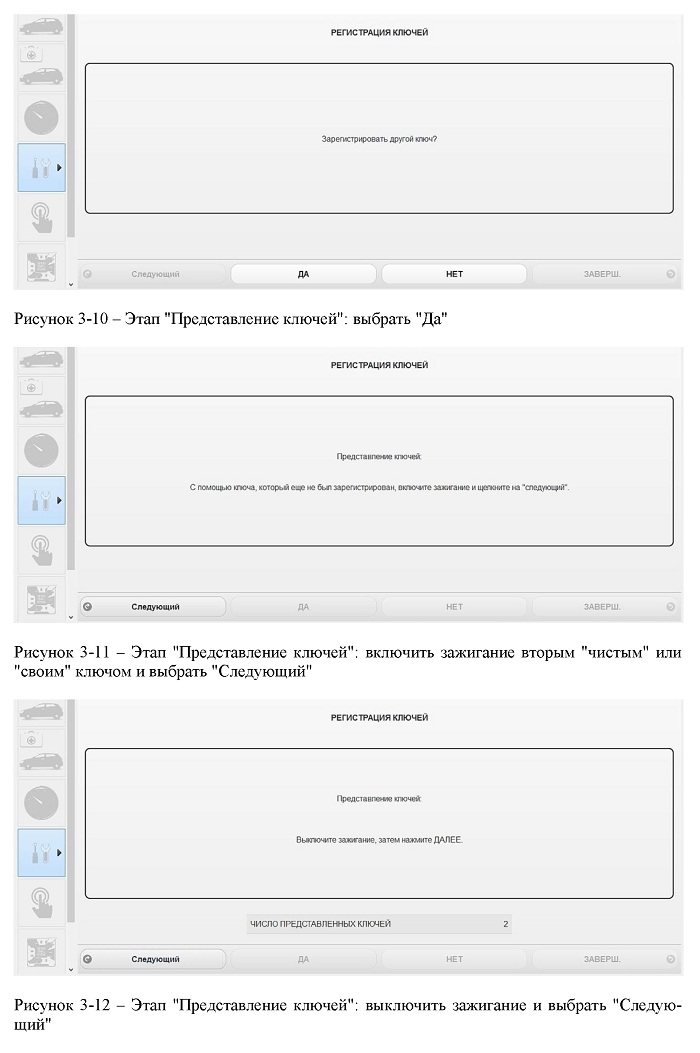

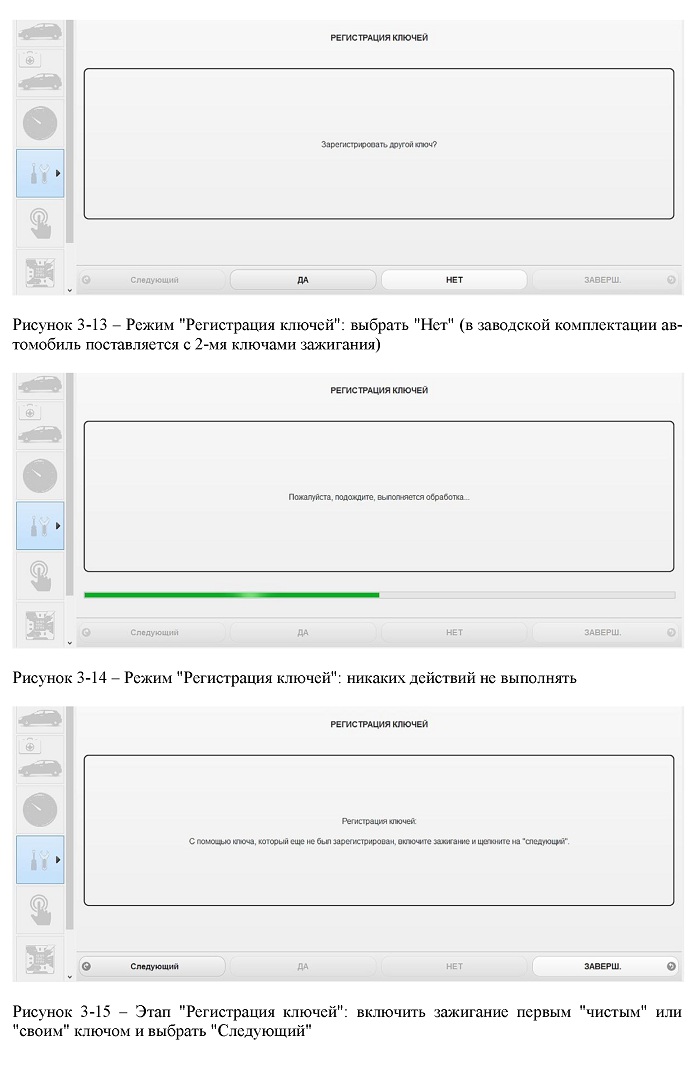

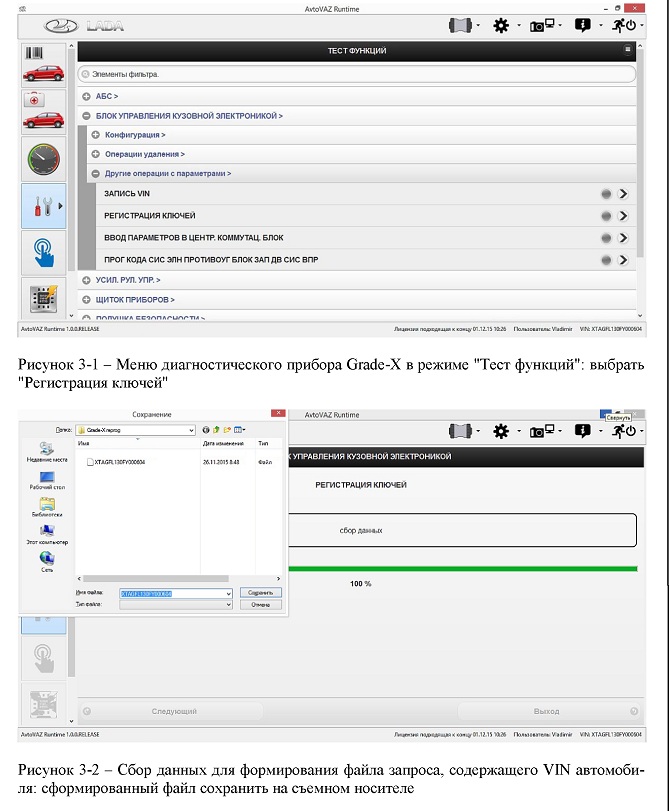

Для обучения (регистрации) ключей необходимо выполнить операции в
соответствии с рисунками 3-1 - 3-22 с помощью диагностического прибора в
режиме "Тест функций".

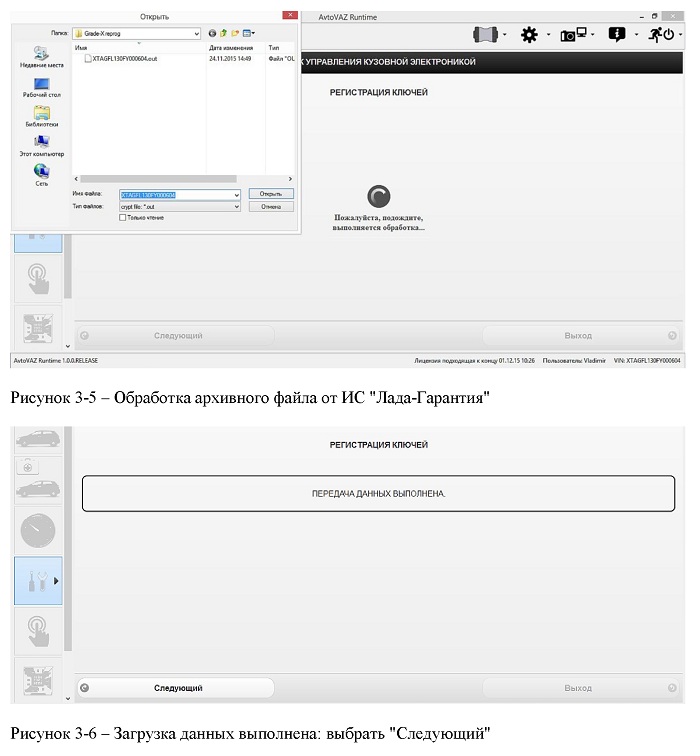

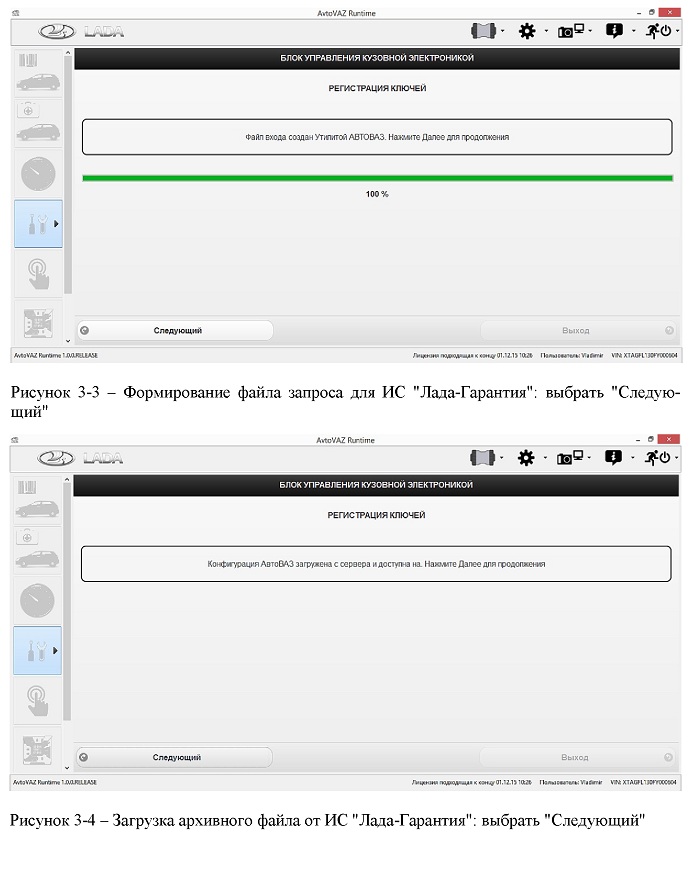

После формирования файла запроса для ИС "Лада-Гарантия" съемный носитель с сформированным файлом подключить к ПК, имеющему доступ к ИС "Лада-Гарантия". В ИС "Лада-Гарантия" выбрать директорию "Обслуживание; Grade-X". По файлу запроса система сформирует архив, содержащий VIN автомобиля, а также в зашифрованном виде код APV, прошивки, конфигурации контроллеров и блоков управления. Данный архив выгружается на съемный носитель.
Внимание! Интервал между операциями не должен
превышать 5 минут, в противном случае процедура регистрации отменяется.

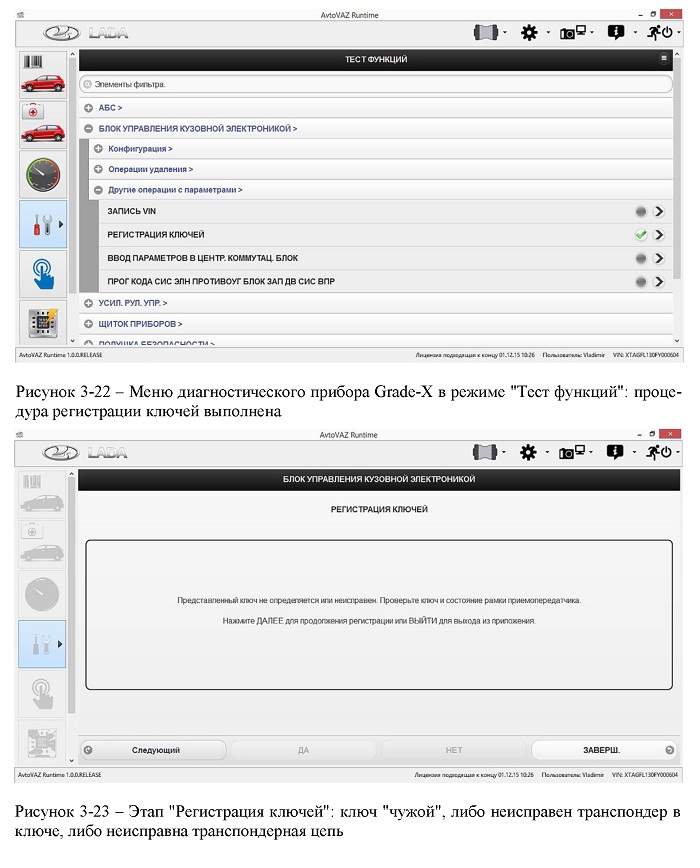

Если при выполнении процедуры регистрации ключей диагностический прибор
выдаст сообщение, см. рисунок 3-23, то ключ "чужой", либо неисправен
транспондер в ключе, либо неисправна транспондерная цепь (антенна
иммобилизатора).

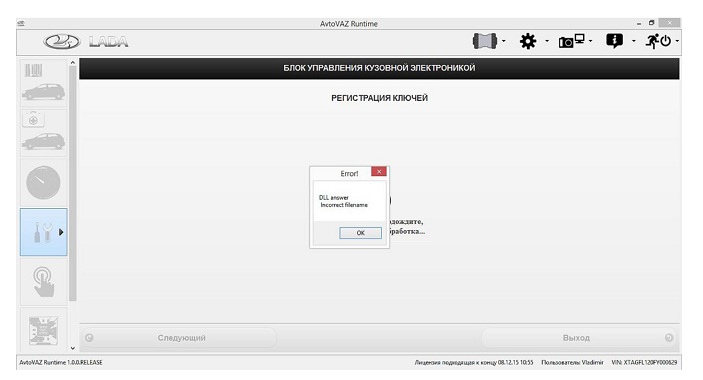

Если при выполнении процедуры регистрации ключей диагностический прибор
выдаст сообщение, см. рисунок 3-24, то ошибка в выборе архивного файла.
Рисунок 3-24 - Обработка архивного файла, содержащего VIN автомобиля: ошибка в выборе архивного файла
