Лава Веста. Определение статуса ключа зажигания

5.1

Лава Веста. Определение статуса ключа зажигания

Для определения статуса ключа зажигания использовать таблицу 5-1. В таблице приведены значения параметров ЦБКЭ, отображаемые диагностическим прибором в режиме "Мониторинг сигналов" при включенном зажигании, и дополнительные действия необходимые для определения статуса ключа.

Таблица 5-1

Параметр	Значение параметра
Положение ключа зажигания	+АРС	+АРС	+АРС	+АРС
Имобилайзер	Неактивно	Активно	Активно	Активно
Код ключа распознан автомобилем	Да	Да	Да	Нет
Ключ, зарегистрированный для данного автомобиля	Да	Нет	Нет	Нет
Незапро- граммиро- ванный ключ	Нет	Нет	Да	Нет
Статус ключа
	Ключ "свой" и зарегистриров ан	Ключ "свой" и незарегистрирован, или ключ "чужой" (обучен на другом автомобиле). Выполнить процедуру регистрации ключей, см. п.3.1. Если процедура прошла успешно, то ключ "свой" и был незарегистрирован. Если при выполнении процедуры диагностический прибор выдал сообщение, см. рисунок 3-23, то ключ "чужой"	Ключ "чистый" (незако- дирован)	Ключ неисправен (отсутствует или неисправен транспондер)

5.2 Лава Веста. Определение статуса ЦБКЭ

Для определения статуса контроллера ЦБКЭ использовать алгоритм, приведенный
ниже.

5.4

Лава Веста. Коды неисправностей системы контроля доступа

Просмотр кодов неисправностей возможен с помощью диагностического прибора Grade-X в режиме "Коды неисправностей".

По каждой обнаруженной неисправности в памяти ЦБКЭ сохраняется:

- код неисправности;

- статус состояния кода неисправности (активный или неактивный).

Код неисправности сохраняется в памяти со статусом "активный", если последний диагностический тест завершен с отрицательным результатом.

Код неисправности сохраняется в памяти со статусом "неактивный", если последний диагностический тест завершен с положительным результатом, но предыдущие были завершены с отрицательным результатом. Такое проявление возможно, если в автомобиле присутствует непостоянная неисправность. Причиной непостоянной неисправности может быть повреждение изоляции проводов, повреждение контактов в соединительных колодках, ненадежное соединение колодок.

"Неактивный" код неисправности стирается из памяти, если диагностические тесты завершены с положительным результатом в определенном количестве последних циклов включения / выключения зажигания.

Коды неисправностей системы контроля доступа и порядок проведения диагностики приведены в таблице 5-4.

Если код неисправности "активный", то выполнить диагностику. Если код неисправности "неактивный", следует выполнить условие проведения диагностического теста (см. таблицу 5-4) и убедиться в отсутствии неисправности. Если неисправность проявляется вновь, то выполнить диагностику.

После завершения работ по диагностике и ремонту выполнить условие проведения диагностического теста и убедиться в отсутствии неисправности.

Для удаления кодов из ЦБКЭ после завершения ремонта стереть коды с помощью диагностического прибора в режиме "Коды неисправностей; Стереть и обновить".

Внимание: В целях предотвращения блокировки блоком кузовной электроники проверяемых цепей, не удалять из памяти ЦБКЭ "активные" коды неисправностей.

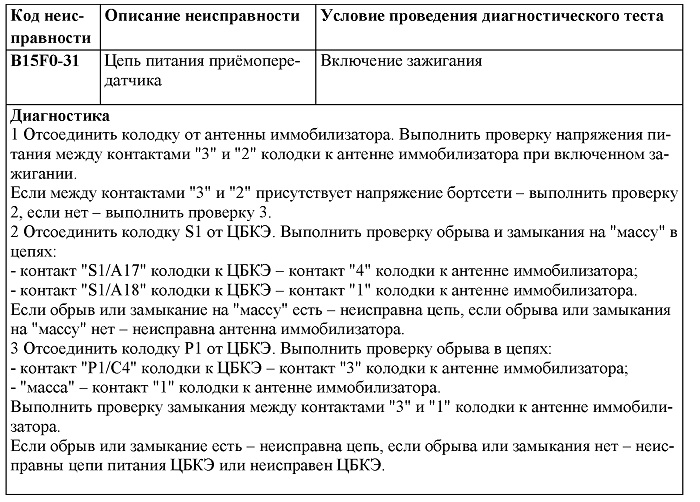

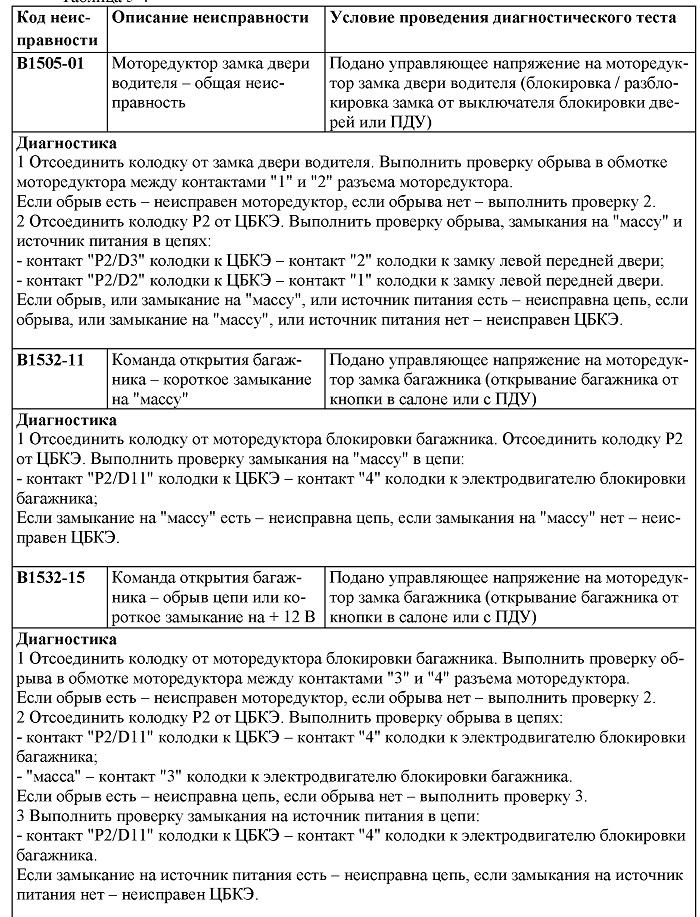

Таблица 5-4
