13

Лава Веста. ФОНАРЬ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА - СНЯТИЕ / УСТАНОВКА И ЗАМЕНА ЛАМПЫ


Снятие

Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание. Поднять капот, отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

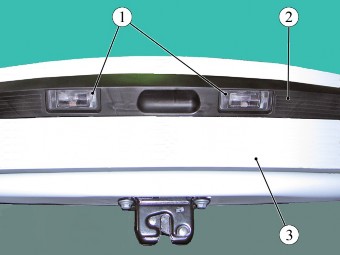

Рисунок 13-1 - Установка фонарей освещения номерного знака на автомобиле:

1 - фонарь освещения номерного знака;

2 - накладка крышки багажника;

3 - крышка багажника

В гнезде накладки крышки багажника фонарь удерживается фиксатором и пружинной защелкой.

Вставить плоскую отвертку в паз с левой стороны фонаря 1, рисунок 13-1, аккуратно сдвинуть его вправо, вывести фиксатор из зацепления и извлечь фонарь освещения номерного знака из гнезда в накладке 2 крышки багажника (отвертка плоская).

Отсоединить колодку 1, рисунок 13-2, жгута проводов заднего дополнительного от патрона 2 и снять фонарь 4 освещения номерного знака.

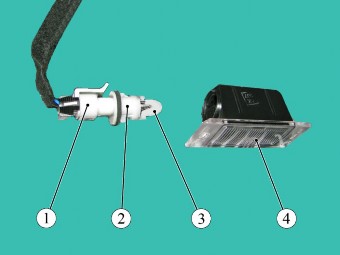

Рисунок 13-2 - Фонарь освещения номерного знака:

1 - колодка жгута проводов заднего дополнительного;

2 - патрон;

3 - лампа W5W;

4 - фонарь освещения номерного знака

Замена лампы

Для замены лампы фонаря освещения номерного знака необходимо:

- извлечь фонарь 1, рисунок 13-1, освещения номерного знака из гнезда в накладке 2 крышки багажника 3 (отвертка плоская);

- повернуть патрон 2, рисунок 13-2, против часовой стрелки и извлечь его в сборе с лампой из корпуса фонаря 4 освещения номерного знака;

- извлечь лампу 3 из патрона, потянув её на себя.

Установку новой лампы в фонарь освещения номерного знака проводить в порядке обратном снятию. Тип устанавливаемой лампы W5W.

Установка

Установку фонаря 1, рисунок 13-1, освещения номерного знака выполнять в порядке обратном снятию. При установке обеспечить надежную фиксацию фонаря освещения номерного знака в гнезде накладки крышки багажника.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934 пп. 1.19.21.3, 1.19.21.6 в объеме выполненных работ.
