8
Лава Веста. ФАРЫ ПРОТИВОТУМАННЫЕ - СНЯТИЕ /
УСТАНОВКА И ЗАМЕНА ЛАМП
Снятие
Установить автомобиль на двухстоечный подъемник (подъемник
электрогидравлический типа П-3,2 Г грузоподъемностью 3,2 т).
Выключить зажигание, поднять капот, отсоединить клемму провода "массы"
от аккумуляторной батареи (ключ гаечный 10).
Снять переднее колесо в соответствии с требованиями ТИ 3100.25100.20584.
Поднять автомобиль на высоту, удобную для выполнения работы.
Снять щиток переднего крыла в соответствии с требованиями ТИ
3100.25100.20589.
Отсоединить колодку 1, рисунок 8-1, жгута проводов от фары 2
противотуманной.

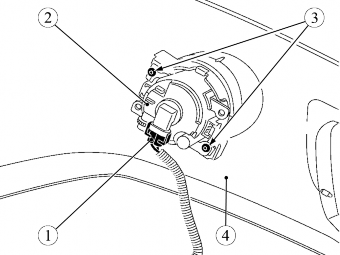

Рисунок 8-1 - Установка фары противотуманной:
1 - колодка жгута проводов к противотуманной фаре;
2 - фара противотуманная;
3 - винт самонарезающий;
4 - бампер передний
Отвернуть два винта 3 самонарезающих крепления фары противотуманной к
переднему бамперу 4 и снять фару 2 противотуманную (головка сменная 8,
удлинитель, вороток).
Установка
Установку фары 2, рисунок 8-1, противотуманной выполнять в порядке
обратном снятию.
Крутящий момент затяжки винтов 3 самонарезающих крепления
противотуманной фары
2 к бамперу 4 переднему 1,5___2,5 Н м (0,15...0,25 кгс.м) (головка
сменная 8, удлинитель, ключ
моментный).
Замена ламп
Для замены лампы противотуманной фары необходимо:
- максимально вывернуть переднее колесо внутрь арки для доступа к крышке
люка щитка переднего крыла;
- повернуть по часовой стрелке и снять крышку люка щитка переднего
крыла;
- повернуть лампу против часовой стрелки и извлечь ее из люка щитка
переднего крыла;
- отсоединить колодку 1, рисунок 8-1, жгута проводов от лампы и заменить
лампу.
Установку новой лампы в фару противотуманную проводить в порядке
обратном снятию. Тип устанавливаемой лампы Н11.
Отрегулировать направление пучка света противотуманных фар в
соответствии с требованиями ТИ 3100.25100.13054.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие
требованиям настоящей инструкции и ТУ 017200-254-00232934 пп.1.19.21.3,
1.19.21.6 в объеме выполненных работ.
