10.2

Лава Веста. УКАЗАТЕЛЬ ПОВОРОТА БОКОВОЙ - СНЯТИЕ / УСТАНОВКА


Снятие


Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание. Поднять капот, отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

Открыть крышку 1, рисунок 10-4, багажника.

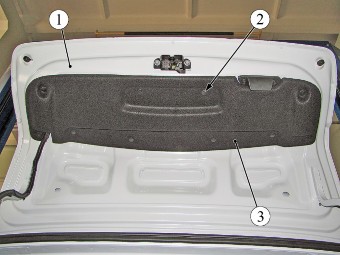

Рисунок 10-4 - Крышка багажника:

1 - крышка багажника;

2 - кнопки крепления обивки;

3 - обивка крышки багажника












Извлечь 10 кнопок 2 крепления обивки и снять обивку 3 крышки багажника (приспособление типа 12770 ф. "Stahlwille" или отвертка плоская).

Отсоединить от патронов 1 и 2, рисунок 10-5, ламп фонаря 3 заднего внутреннего колодки жгута 5 проводов заднего дополнительного.

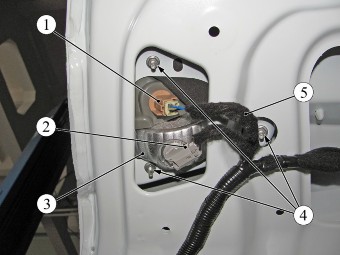

Рисунок 10-5 - Крепление фонаря заднего внутреннего:

1 - патрон лампы габаритного огня;

2 - патрон лампы заднего хода;

3 - фонарь задний внутренний;

4 - гайка крепления фонаря заднего внутреннего;

5 - жгут проводов задний дополнительный














Отвернуть три гайки 4 крепления фонаря заднего внутреннего к крышке багажника и снять фонарь (головка сменная 8, ключ трещоточный, удлинитель).











Установка



Установку фонаря заднего внутреннего выполнить в порядке обратном снятию.

При установке обеспечить уплотнение фонаря по сопряжению с крышкой багажника.

Крутящий момент затяжки гаек 2.3 Н м (0,2.. .0,3 кгс.м) (головка сменная 8, удлинитель, ключ моментный).

Замена ламп

Для замены лампы габаритного огня на внутреннем фонаре, расположенном на крышке багажника, необходимо:

-                     извлечь 10 кнопок 2, рисунок 10-4, крепления обивки и снять обивку 3 крышки багаж­ника (приспособление типа 12770 ф. "Stahlwille" или отвертка плоская);

-                     повернуть патрон 1 против часовой стрелки и извлечь его из посадочного места в сборе с лампой;

-                     извлечь лампу из патрона, потянув ее на себя.

Для замены лампы света заднего хода на внутреннем фонаре 2, рисунок 10-2, располо­женном на крышке багажника, необходимо:

-                     извлечь 10 кнопок 2, рисунок 10-4, крепления обивки и снять обивку 3 крышки багаж­ника (приспособление типа 12770 ф. "Stahlwille" или отвертка плоская);

-                     повернуть патрон 1 против часовой стрелки и извлечь его из посадочного места в сборе с лампой;

-                     извлечь лампу из патрона, потянув ее на себя.

Установку новых ламп в фонари задние внутренние проводить в порядке обратном сня­тию. Тип устанавливаемой лампы должен соответствовать таблице 2.

Таблица 2

Место установки лампы

Тип лампы

Фонарь задний наружный:



лампа указателя поворота

WY16W

лампа сигнала торможения / габаритного огня

P21/5W

Фонарь задний внутренний:



лампа заднего хода

W16W

лампа габаритного огня

W5W

Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям настоящей инструкции и ТУ 017200-254-00232934 пп.1.19.21.3, 1.19.21.6 в объеме выполнен­ных работ.
