Лава Веста. ПРУЖИНА ЗАДНЕЙ ПОДВЕСКИ -
СНЯТИЕ И УСТАНОВКА
Внимание. Для предотвращения повреждения резинометаллических шарниров
рычагов задней подвески не допускается вывешивание рычагов задней
подвески с затянутыми шарнирами на величину превышающую положение
рычагов при полностью разгруженных пружинах задней подвески.
Снятие
Установить автомобиль на двухстоечный подъемник, затормозить стояночным
тормозом и выключить зажигание (подъемник электрогидравлический типа
П-3,2Г грузоподъемностью 3,2 т).
Снять заднее колесо в соответствии с требованиями раздела 2 настоящей ТИ.
Поднять автомобиль на высоту удобную для выполнения работ.
Установить под рычаг 1, рисунок 11-1, задней подвески трансмиссионную
стойку 2 и опустить автомобиль до начала сжатия пружины задней подвески
(стойка трансмиссионная типа СГ-1, "Автоспецоборудование" г. Псков).
Отвернуть болт 3 крепления амортизатора 4 к рычагу задней подвески
(головка сменная 21, вороток).

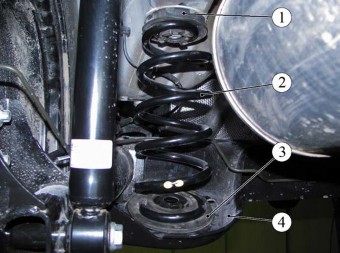

Рисунок 12-1 - Снятие пружины задней подвески:
1 - прокладка пружины верхняя;
2 - пружина задней подвески;
3 - прокладка пружины нижняя;
4 - рычаги задней подвески
Поднять автомобиль до отхода рычага задней подвески от трансмиссионной
стойки и снять пружину 2, рисунок 12-1, нижнюю прокладку 1 и верхнюю
прокладку 2.
Установка
Установить на рычаги 1, рисунок 12-2, задней подвески нижнюю прокладку 2
пружины, совместив выступы "А" на прокладке с отверстиями "Б" на
рычагах.
Установить на пружину 2, рисунок 12-1, задней подвески верхнюю прокладку
1.

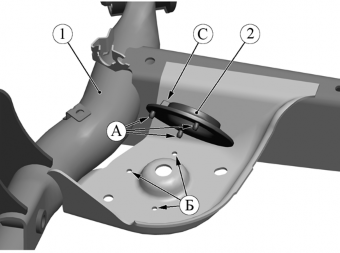

Рисунок 12-2 - Установка пружины задней подвески:
1 - рычаги задней подвески;
2 - прокладка пружины нижняя
Установить пружину в сборе с верхней прокладкой на рычаги задней
подвески, совместив торец пружины с выступом "С", рисунок 12-2, на
нижней прокладке 2. После установки пружины убедиться что выступы "А"
прокладки расположены в отверстиях "Б" рычагов задней подвески.
Опустить автомобиль до начала сжатия пружины задней подвески, совместить
отверстия крепления в амортизаторе и рычаге задней подвески и завернуть
болт крепления. Момент затяжки болта 90.120 Н.м (9,0.12,0 кгс.м)
(головка сменная 21, вороток, ключ моментный, стойка трансмиссионная
типа СГ-1, "Автоспецоборудование" г. Псков).
Извлечь трансмиссионную стойку из под автомобиля (стойка трансмиссионная
типа СГ-1, "Автоспецоборудование" г. Псков).
Установить заднее колесо в соответствии с требованиями раздела 2
настоящей ТИ.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие
требованиям ТУ 017200-254-00232934-2006, пп. 1.19.19, 1.19.23 в объеме
выполненных работ.
