Лава Веста. РЫЧАГ НИЖНИЙ ПЕРЕДНЕЙ ПОДВЕСКИ
- СНЯТИЕ И УСТАНОВКА, ЗАМЕНА РЕЗИНОМЕТАЛЛИЧЕСКИХ ШАРНИРОВ И ШАРОВОЙ
ОПОРЫ
Снятие
Установить автомобиль на двухстоечный подъемник, затормозить стояночным
тормозом и выключить зажигание (подъемник электрогидравлический типа
П-3,2Г грузоподъемностью 3,2 т).
Снять переднее колесо в соответствии с требованиями раздела 2 настоящей
ТИ.
Поднять автомобиль на высоту, удобную для выполнения работ.

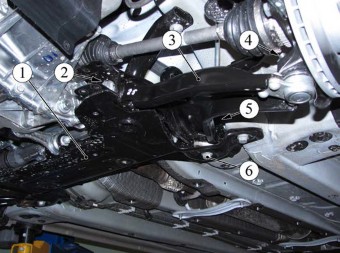

Удерживая от проворачивания палец стойки 3, рисунок 3-1, стабилизатора
отвернуть гайку 2 крепления и отсоединить стойку стабилизатора от стойки
1 передней подвески (ключ шестигранный угловой 5, ключ кольцевой 16).
Установить приспособление для замены переднего шарнира в тиски,

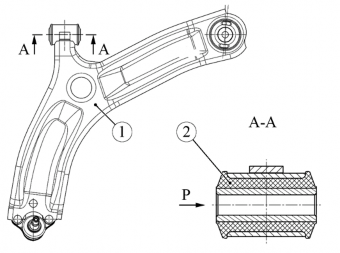

установить рычаг 1, рисунок 4-4, передним шарниром в приспособление и
выпрессовать передний шарнир из рычага передней подвески (тиски
слесарные, приспособление 67.7823-9713, головка сменная 17, вороток).
Установить в приспособление для замены переднего
шарнира новый резинометаллический шарнир 2, установить в приспособление
рычаг и запрессовать шарнир в рычаг передней подвески (тиски слесарные,
приспособление 67.7823-9713, головка сменная 17, вороток).
Замена заднего шарнира
Внимание. Перед снятием заднего резинометаллического шарнира необходимо

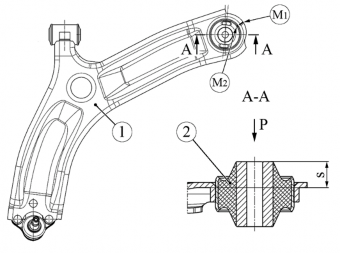

отметить его ориентацию в отверстии рычага в соответствии с рисунком
4-5:
- сделать отметки "М/' и "М2" на рычаге и шарнире;
- скопировать метку "М2" на новый шарнир.
Примечание. Разметка задних шарниров необходима для правильной установки
и предупреждения преждевременного износа шарниров рычагов передней
подвески, а также для обеспечения надежной управляемости автомобиля.
Установить рычаг 1, рисунок 4-5, на стол пресса на упор с маркировкой
"3" из комплекта оправок для замены заднего шарнира, установить на
задний шарнир 2 оправку с маркировкой "1" и выпрессовать задний шарнир
из рычага передней подвески (пресс гидравлический типа КС-124 (Кочубеевский
завод "Автоспецоборудование"), комплект оправок 67.78239714).
Установить новый резинометаллический шарнир 2 в отверстие рычага 1
передней подвески и совместить метки "М1" и "М2".
Установить на шарнир оправку с маркировкой "2" и запрессовать шарнир в
рычаг передней подвески до упора оправки в рычаг, что соответствует
размеру "S" (пресс гидравлический типа КС-124 (Кочубеевский завод "Автоспецоборудование"),
комплект оправок 67.78239714).
Замена шаровой опоры

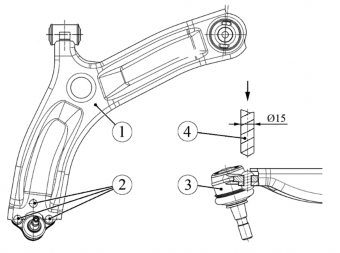

Установить рычаг 1, рисунок 4-6, передней подвески на сверлильный
станок, высверлить головки заклепок 2 со стороны шаровой опоры 3 сверлом
015 мм и выбить заклепки из рычага передней подвески (станок сверлильный
типа ГС2116К (Беларусь), сверло 015 мм, прошивка, молоток).
Установить на рычаг новую шаровую опору и закрепить
ее болтами и гайками, входящими в комплект поставки. Болты вставлять со
стороны шаровой опоры. Момент затяжки гаек 18...24 Н.м (1,8...2,4 кгс.м)
(ключ кольцевой 13, головка сменная 13, вороток, ключ мо-ментный).

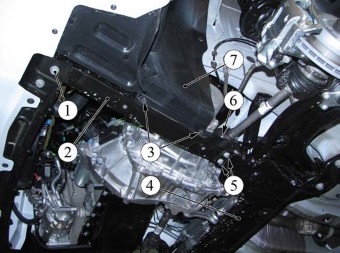

Установить лонжерон 2, рисунок 4-2, подрамника дополнительный на место и
завернуть, не затягивая, болт 1 крепления лонжерона к рамке радиатора
(головка сменная 16, вороток).
Установить два болта 5 крепления лонжерона к подрамнику и завернуть
гайки крепления. Момент затяжки гаек 7.9 Н.м (0,7.0,9 кгс.м) (ключ
кольцевой 13, головка сменная 10, вороток, ключ моментный).
Затянуть окончательно болт 1 крепления лонжерона к рамке радиатора.
Момент затяжки болта 38.50 Н.м (3,8 .5,0 кгс.м) (головка сменная 16,
вороток, ключ моментный).
Завернуть два винта 3 крепления кожуха 7 арки колеса к лонжерону
подрамника (насадка сменная Torx T30, вороток).
Установить переднее колесо в соответствии с требованиями раздела 2
настоящей ТИ.
Установить автомобиль на четырехстоечный подъемник,
затормозить стояночным тормозом и выключить зажигание (подъемник
платформенный четырехстоечный типа П-178Д-03 грузоподъемностью 3,5 т).
Прожать переднюю подвеску два - три раза усилием рук.

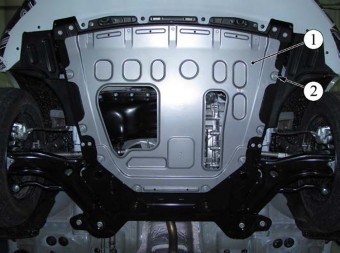

Установить на место брызговик двигателя и завернуть тринадцать болтов 2,
рисунок 41, крепления (головка сменная 10, вороток).
Проверить и при необходимости отрегулировать углы установки передних
колес в соответствии с требованиями ТИ 3100.25100.13070.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие
требованиям ТУ 017200-254-00232934-2006, пп. 1.19.19, 1.19.22 в объеме
выполненных работ.
