Лава Веста 2015. СНЯТИЕ РЕМНЯ ПРИВОДА НАВЕСНЫХ АГРЕГАТОВ (НА АВТОМОБИЛЕ)

Снятие

Для автомобилей всех комплектаций

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание (подъемник электрогидравлический типа П-3,2Г грузоподъемностью

3,2 т, ключ гаечный 10).

Снять правое переднее колесо в соответствии с требованиями ТИ 3100.25100.20584.

Поднять автомобиль на высоту, удобную для выполнения работы.

Снять щиток 1, рисунок 4-1, правого переднего крыла в соответствии с требованиями ТИ 3100.25100.20589.

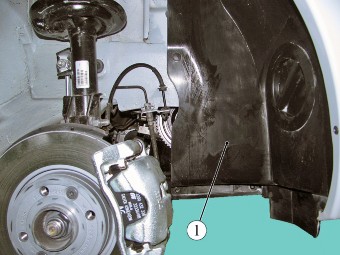

Рисунок 4-1 – Снятие щитка правогопереднего крыла:

1 – щиток правого переднего крыла

Для автомобилей без климатической системы

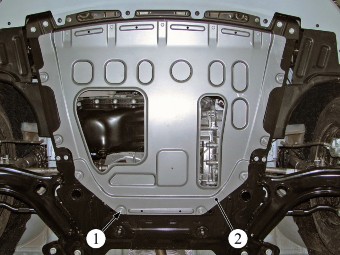

Отвернуть тринадцать болтов 1, рисунок 4-2, крепления и снять брызговик 2 двигателя(головка сменная 10, вороток и удлинитель).

Рисунок 4-2 – Брызговик двигателя:1 – болт крепления;

2 – брызговик двигателя

Для автомобилей с МКП дополнительно

Отвернуть два болта 1, рисунок 4-3, крепления, снять цилиндр 2 гидропривода сцепле-ния, не отсоединяя от трубки 3 гидропривода, и подвесить цилиндр на технологический крючок(головка сменная 13, ключ трещоточный, крючок технологический).

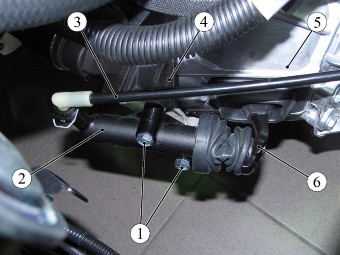

Рисунок 4-3 – Цилиндр гидроприводасцепления:

1  – болт;

2  – цилиндр гидропривода сцепления;3 – трубка гидропривода сцепления;

4  – кронштейн крепления цилиндрагидропривода сцепления;

5  – коробка передач;

6  – вилка выключения сцепления

Для автомобилей без климатической системы

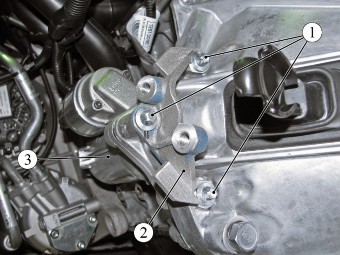

Отвернуть три болта 1, рисунок 4-4, снять кронштейн 2 крепления цилиндра гидроприво-да сцепления (для автомобилей с МКП), снять стартер 3 не отсоединяя клемму и разъем жгутовпроводов, подходящие к стартеру, и подвесить его на технологический крючок (головка смен-ная Torx E10, удлинитель, ключ трещоточный, крючок технологический).

Рисунок 4-4 – Крепление стартера:1 – болт;

2  – кронштейн крепления цилиндрагидропривода сцепления;

3  – стартер

Установить приспособление для стопорения маховика в отверстия для болтов креплениястартера на коробке передач.

Для автомобилей с климатической системой (с натяжным роликом ремня приводанавесных агрегатов)

Снять заглушку натяжного ролика, ослабить гайку 1, рисунок 4-5, крепления и перевестинатяжной ролик 2 в направлении против часовой стрелки в верхнее положение (головка смен-ная 13, вороток, насадка Torx T55).

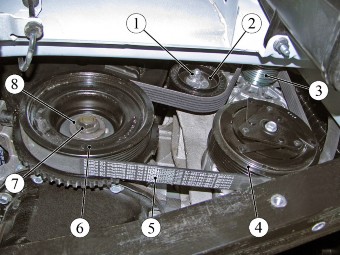

Рисунок 4-5 – Ремень привода на-весных агрегатов на автомобилях склиматической системой:

1  – гайка крепления натяжногоролика;

2  – натяжной ролик;3 – шкив генератора;

4   – шкив компрессора кондиционе-ра;

5  – ремень привода навесныхагрегатов

6  – демпфер коленчатого вала;7 – болт крепления демпфера;8 – шайба

Для автомобилей без климатической системы

Отвернуть болт 7 крепления демпфера, осторожно снять шайбу 8 и демпфер 6 коленчато-го вала (головка сменная 17, ключ трещоточный и удлинитель).

Для автомобилей всех комплектаций

Снять ремень 5 привода навесных агрегатов.
