2.3 LADA
VESTA 2015. Подключение DVM 2117 iQ.
Схема подключения и соответствующий комплект
проводов (стр. 5).
В настройках установите необходимые параметры
работы DVM 2117 iQ (см.
"Руководство пользователя").
Кабель "USB
MODEM" проложить
в бардачок.
Если дополнительного оборудования нет,
произвести сборку машины в обратной последовательности.
Произвести программирование кнопок на руле.
2.3.1 LADA
VESTA 2015.
Подключение DVM 2117 iQ СХЕМА
3. Лава Веста 2015. Настройка DVM 12117 iQ.
Установить DVM в штатное место для предварительного
тестирования оборудования в составе автомобиля
Подключите минусовую клемму аккумулятора..
Провести тестирование оборудования и сделать необходимые настройки.

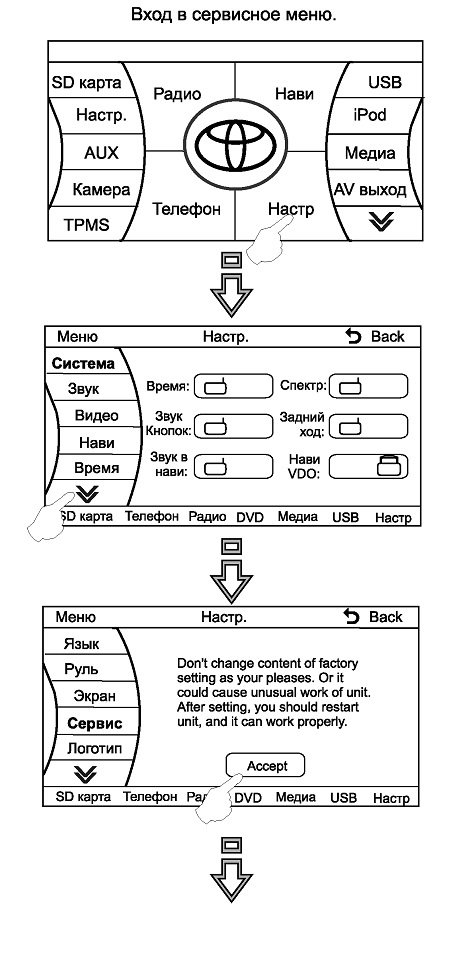

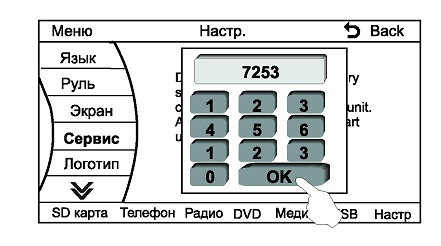

3.1. Настройка конфигурации установленного оборудования.

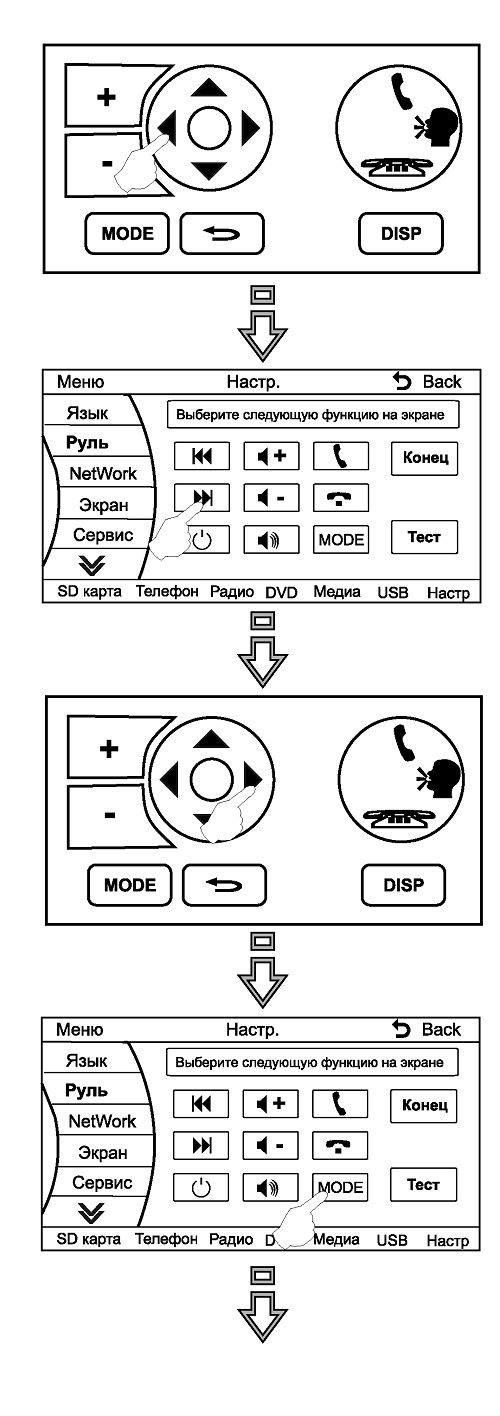

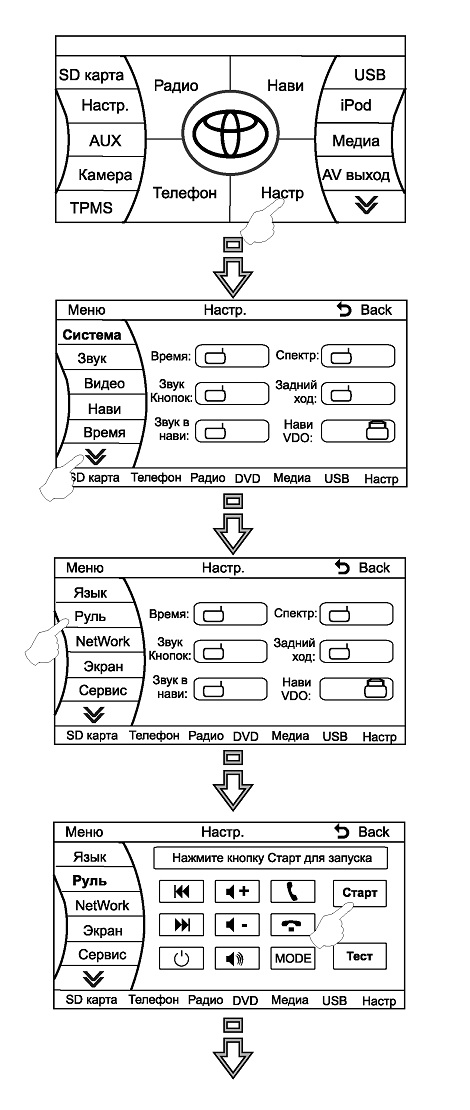

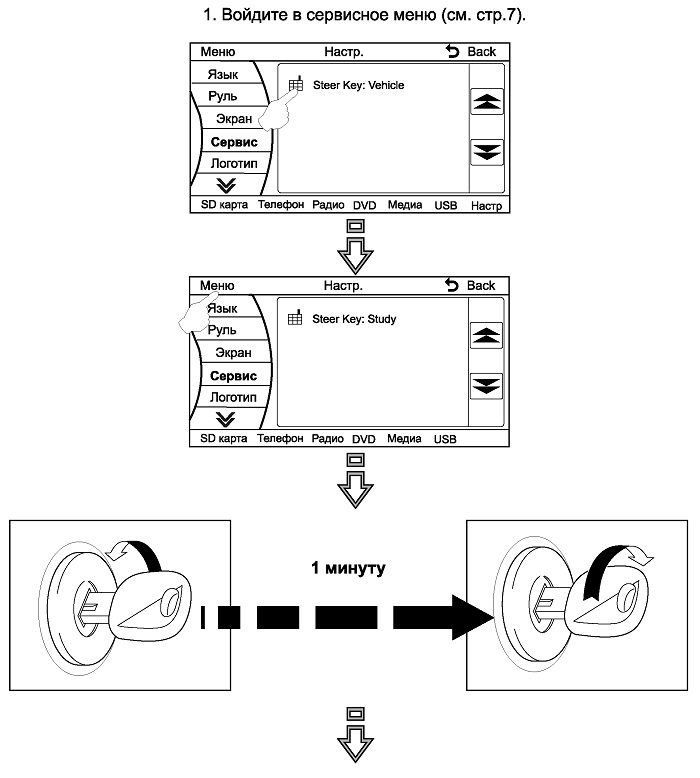

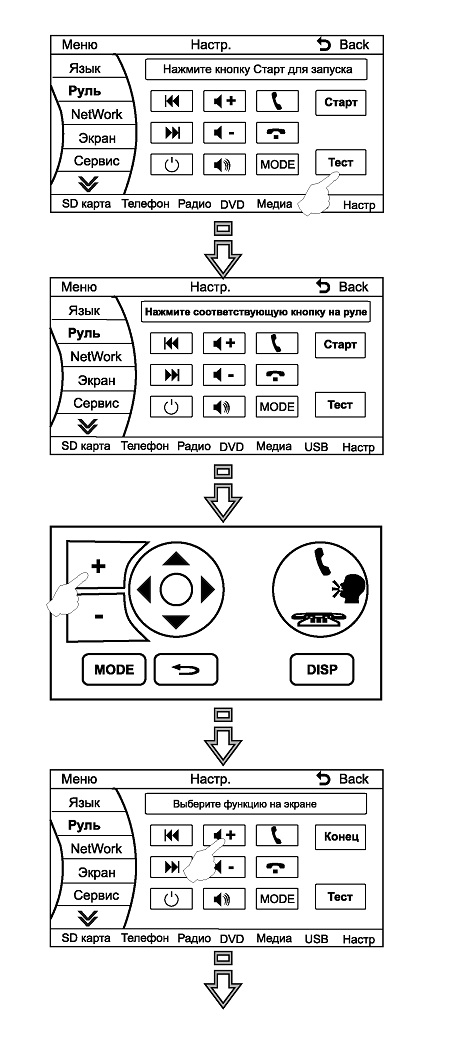

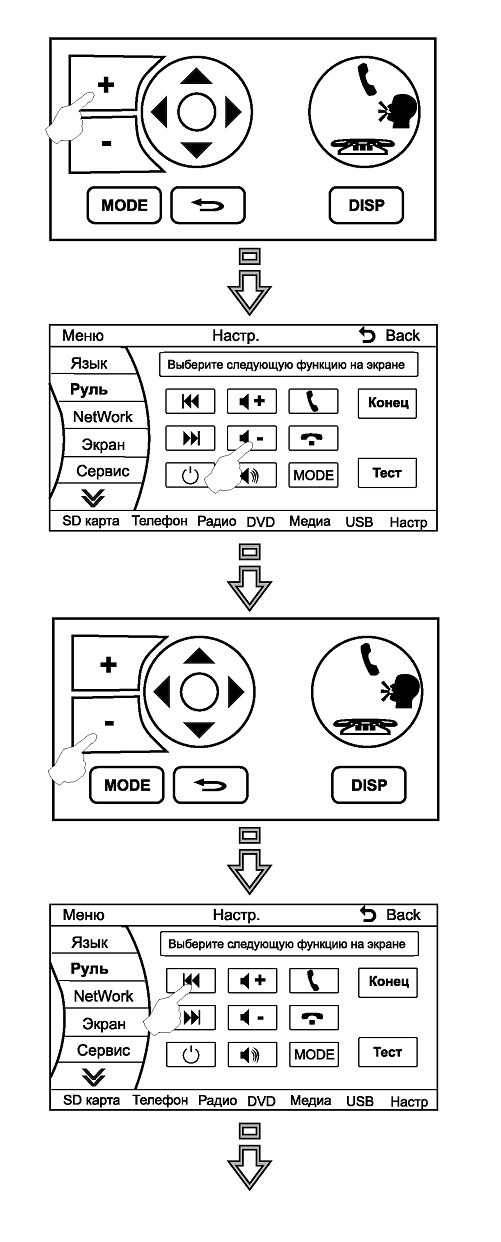

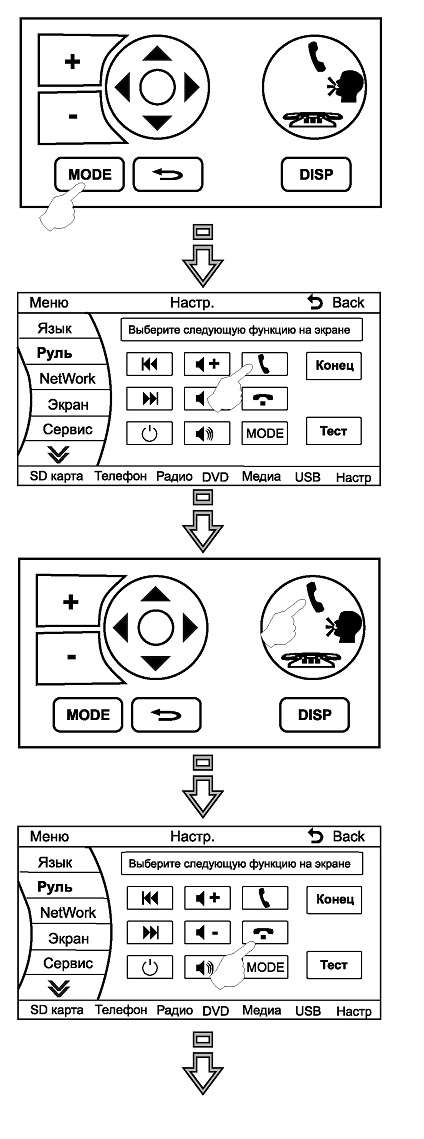

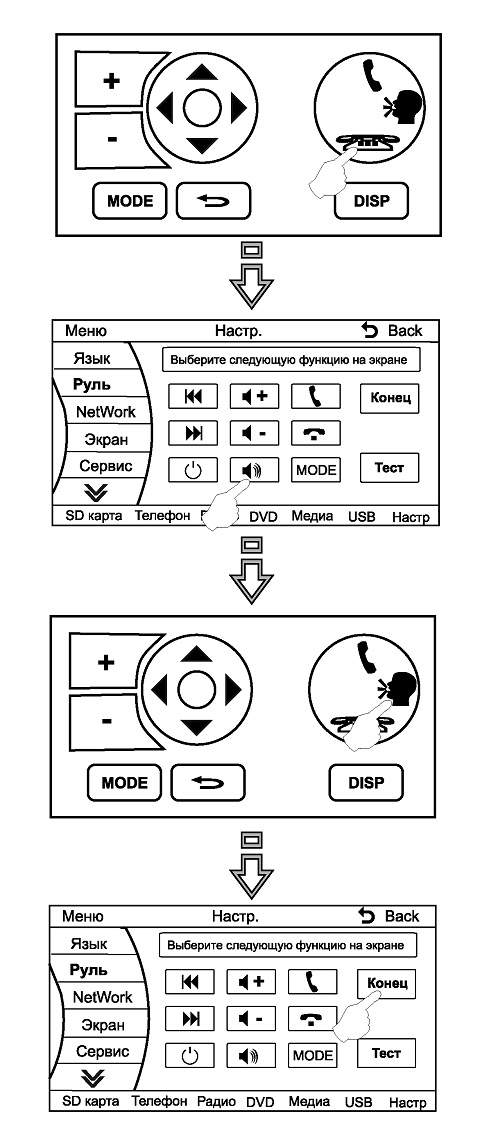

3.2.Программирование кнопок на руле.
V.
LADA
VESTA 2015. Проверка функционирования оборудования DVM 2117 iQ
наименование
компонентов |
необходимые
работы |
Системные
настройки |
Произвести
калибровку экрана в основном меню, настроить часы, проверить
необходимые настройки на
DVM,
для правильного функционирования основного и дополнительного
оборудования. |
Radio |
Произвести
настройку радиоканалов в автомотическом режиме (см. "Руководство
пользователя"). |
USB |
Проверить работу
USB,
MP3 при
необходимости произвести настройки |
GPS |
Откалибровать
экран в режиме навигации, прописать путь для запуска программы
навигации, запустить программу навигации, проверить поиск
спутников (см. "Руководство пользователя"). |
Bluetooth |
Подключить
телефон и проверить работу микрафона, при неоходимости настроить
уровень чувствительности микрафона (см. "Руководство
пользователя"). |
Управление на
руле |
Проверить
функционирования кнопок на руле, если они есть. |
Камера заднего
вида |
Проверить
активации функции заднего хода (см. "Руководство пользователя"),
проверить работу камеры в двух режимах: принудительно,
автоматически. |
Modem |
Подключить модем,
сделать необходимые настройки для работы на
DVM(cm.
"Руководство пользователя
I-NET"),
проверить работоспособность функции "подкачки пробок". |
|
