Лава Веста 2015. СНЯТИЕ СИЛОВОГО АГРЕГАТА В СБОРЕ - ЧАСТЬ 2
Для
автомобилей с МКП
Отвернуть два болта 1,
рисунок 3-11. крепления, снять цилиндр 2 гидропривода сцепления, не
отсоединяя от трубки 3 гидропривода, и подвесить цилиндр на
технологический крючок (головка сменная 13, ключ трещоточный, крючок
технологический).

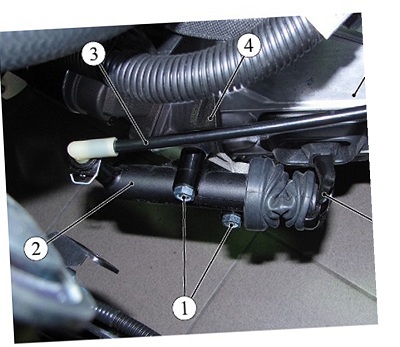

Рисунок 3-11 - Цилиндр гидропривода сцепления:
1 - болт;
2 - цилиндр гидропривода сцепления;
3 - трубка гидропривода сцепления;
4 - кронштейн крепления цилиндра гидропривода сцепления;
5 - коробка передач;
6 - вилка выключения сцепления
Для автомобилей всех комплектаций

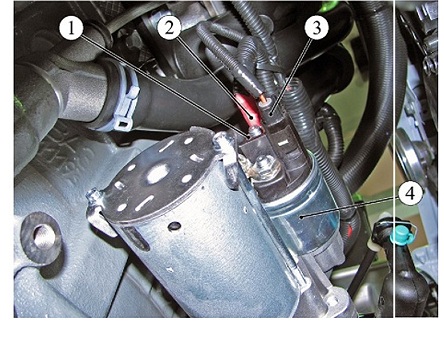

Рисунок 3-12 - Соединение клеммы и колодки жгута
проводов со стартером:
1 - гайка;
2 - клемма жгута проводов переднего к стартеру;
3 - колодка жгута проводов переднего к стартеру;
4 - стартер
Отвернуть гайку 1. рисунок 3-12. и отсоединить от
тягового реле стартера 4 клемму 2 и колодку 3 жгута проводов (головка
сменная 13, удлинитель, ключ трещоточный).
Отвернуть три болта 1. рисунок 3-13, снять кронштейн 2 крепления
цилиндра гидропривода сцепления (для автомобилей с МКП) и стартер 3
(головка сменная Тогх Е10, удлинитель, ключ трещоточный).

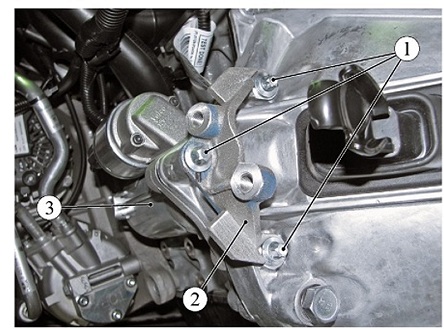

Рисунок 3-13 - Крепление стартера:
1 - болт;
2 - кронштейн крепления цилиндра гидропривода сцепления;
3 - стартер
Слить охлаждающую жидкость:
- отвернуть сливную пробку на блоке цилиндров и ввернуть на ее место
штуцер шланга для слива жидкости (головка сменная 13, вороток, шланг
технологический);
- разжать хомут 1. рисунок 3-14, крепления и отсоединить отводящий шланг
2 от патрубка радиатора 3 (плоскогубцы);

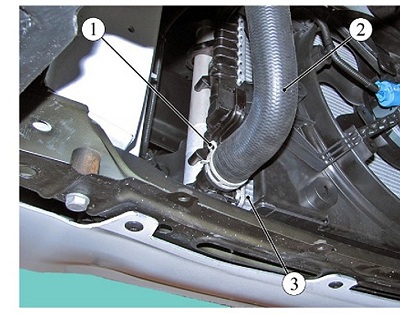

Рисунок 3-14 - Шланг отводящий радиатора:
1 - хомут крепления шланга отводящего радиатора;
2 - шланг отводящий радиатора;
3 - радиатор системы охлаждения двигателя
- отвернуть пробку на расширительном бачке и слить
охлаждающую жидкость (емкость технологическая);
- установить отводящий шланг 2 радиатора на патрубок радиатора 3 и
закрепить хомутом 1 (плоскогубцы);
- вывернуть штуцер и завернуть сливную пробку отверстия на блоке
цилиндров (головка сменная 13, вороток).
Нажать на фиксаторы и отсоединить наконечник трубки
1, рисунок 3-15, промежуточной от трубки 2 передней топливного
трубопровода и скобы 3 крепления трубопроводов на модуле 4 впуска (для
двигателя 21129).

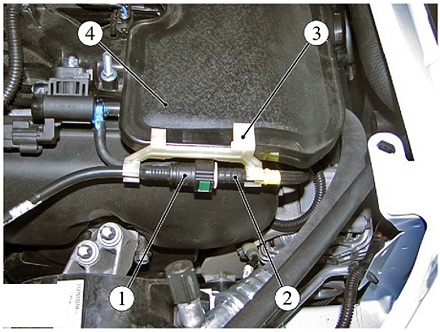

Рисунок 3-15 - Соединение топливных трубок:
1 - трубка топливного трубопровода промежуточная;
2 - трубка передняя топливного трубопровода;
3 - скоба крепления трубопроводов;
4 - модуль впуска
Разжать хомут 1, рисунок 3-16, и отсоединить от термостата 2 шланг 9
подводящий радиатора (плоскогубцы).

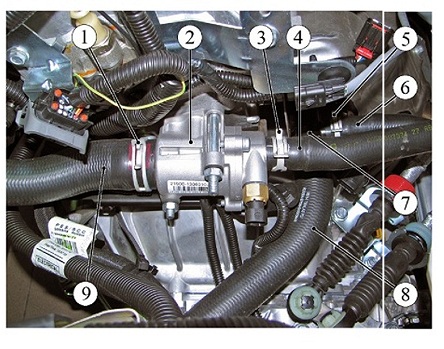

Рисунок 3-16 - Термостат и шланги системы
охлаждения двигателя и отопления салона:
1, 3. 5, 7 - хомут;
2 - термостат;
4 - шланг подводящий отопителя;
6 - шланг отводящий отопителя;
8 - шланг отводящий радиатора;
9 - шланг подводящий радиатора
Разжать хомут 3 и отсоединить от термостата шланг 4
подводящий отопителя (плоскогубцы).
Разжать хомут 5 и отсоединить от трубы подводящей водяного насоса шланг
6 отводящий отопителя (плоскогубцы).
Разжать хомут 7 и отсоединить от трубы подводящей водяного насоса шланг
8 радиатора (плоскогубцы).
Разрезать хомут крепления отводящего шланга радиатора к кронштейну' на
коробке передач (нож технологический).
Разжать хомут 1, рисунок 3-17, и отсоединить от трубы 2 подводящей
водяного насоса шланг 3 заправочный (плоскогубцы).

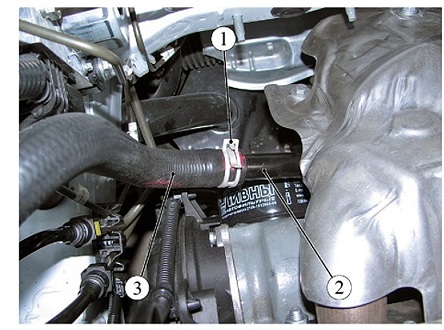

Рисунок 3-17 - Шланг заправочный системы охлаждения
двигателя:
1 - хомут;
2 - труба подводящая водяного насоса;
3 - шланг заправочный
Отсоединить жгут проводов передний от двигателя,
для чего необходимо:
- отвернуть гайку 1, рисунок 3-18, крепления и отсоединить от генератора
4 клемму 2 жгута проводов переднего (головка сменная 13. удлинитель,
вороток);
- разрезать хомуты 3 крепления и отвести жгут проводов передний в
сторону от двигателя (нож технологический).

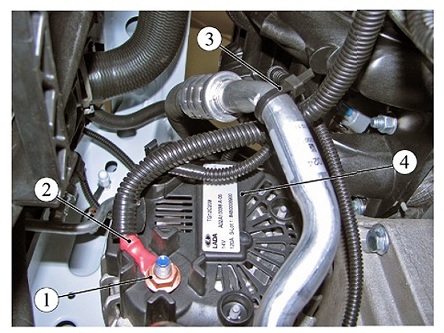

Рисунок 3-18 - Крепление клеммы жгута проводов
переднего к генератору:
1 - гайка;
2 - клемма жгута проводов переднего к генератору;
3 - хомут;
4 - генератор

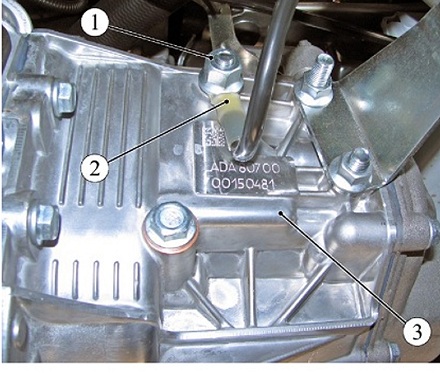

Отвернуть гайку 1. рисунок 3-19. крепления клеммы 2
провода "массы" от шпильки на коробке 3 передач и отсоединить клемму
(головка сменная 17, удлинитель, ключ трещоточный);
Отвернуть болт 1, рисунок 3-20, крепления клеммы 2 провода "массы" на
кронштейне 3 навесных агрегатов и отсоединить клемму (головка сменная
13, ключ трещоточный).
Рисунок 3-20 - Крепление клеммы жгута провода
"массы" к кронштейну навесных агрегатов:
1 - болт;
2 - клемма провода "массы";
3 - кронштейн навесных агрегатов
Ослабить хомут 1, рисунок 3-21, крепления и отсоединить шланг 2
вакуумного усилителя тормозов от модуля 3 впуска (отвертка
крестообразная или головка сменная 8 и вороток).

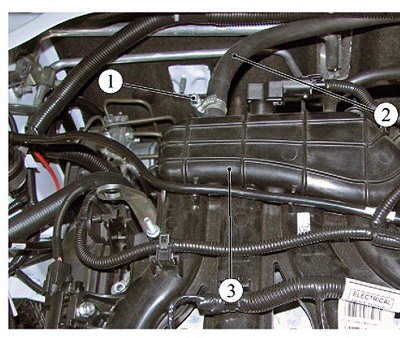

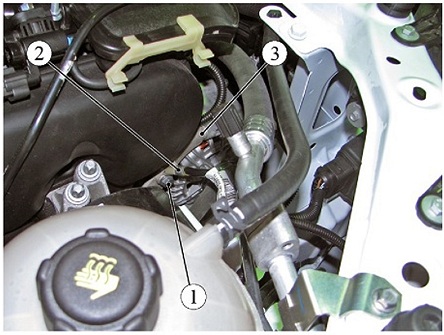

Рисунок 3-21 - Шланг вакуумного усилителя
тормозов:1 - хомут;
2 - шланг вакуумного усилителя тормозов;
3 - модуль впуска
