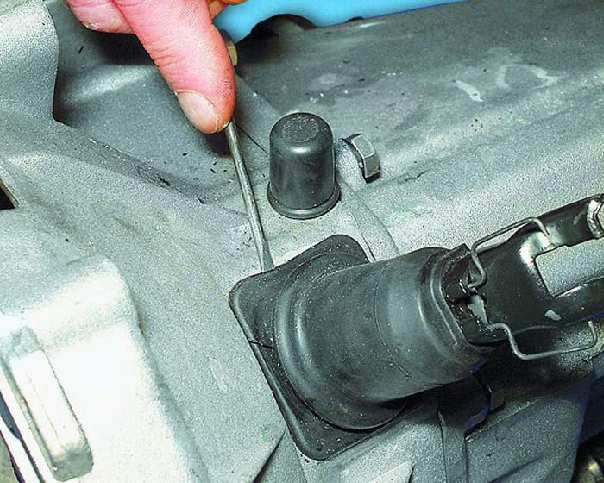

1. Осторожно
поддев отверткой резиновый защитный чехол... |
2. ...снимите
его с вилки выключения сцепления. |

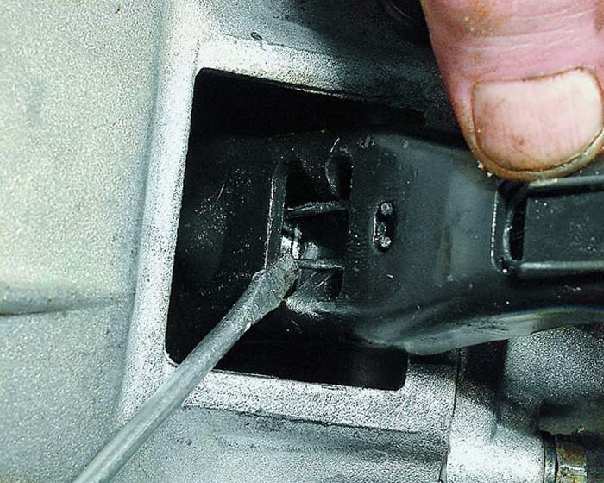

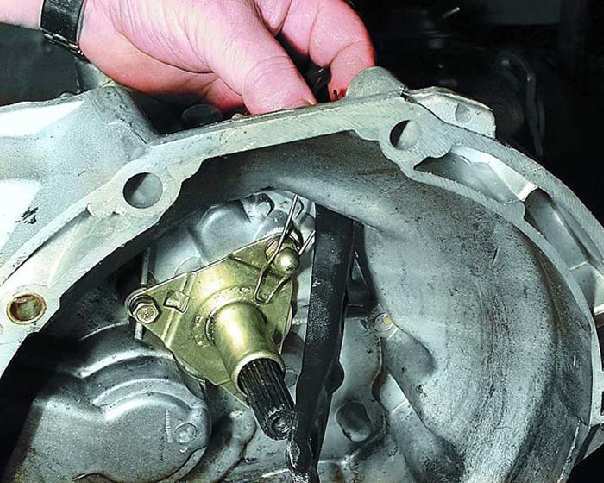

3. Выведите
фиксатор из зацепления с выступами вилки, вытолкнув его
концы с помощью отвертки. |
|
 |
 |
 |
|

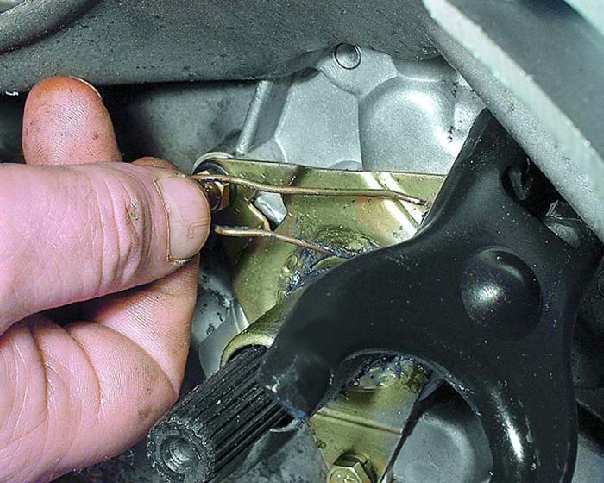

4. Снимите
фиксатор с шаровой опоры вилки. |

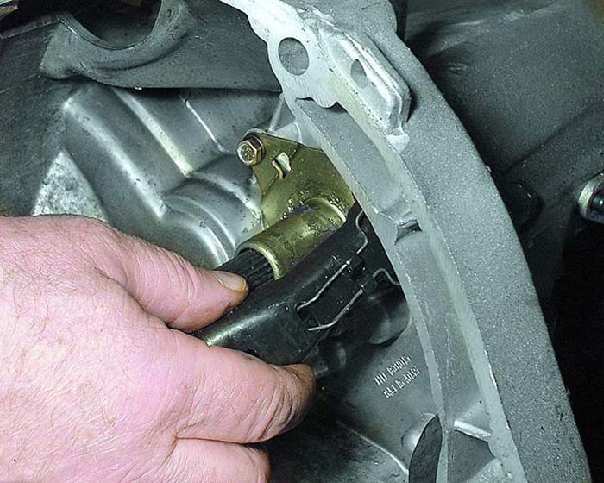

5. Выньте
вилку из отверстия в картере сцепления. |
6. Снимите
со старой вилки фиксатор троса и установите его на новую
вилку. |
|
|
 |
 |
|
7. Замените
сломанные или потерявшие упругость фиксаторы. |

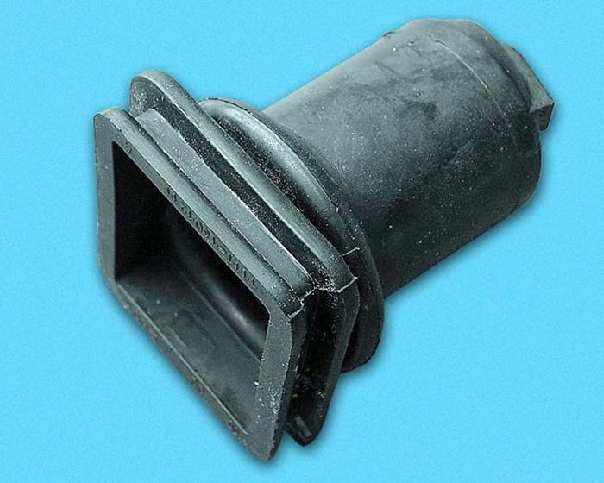

8. Замените
порванный или потерявший эластичность защитный чехол. |

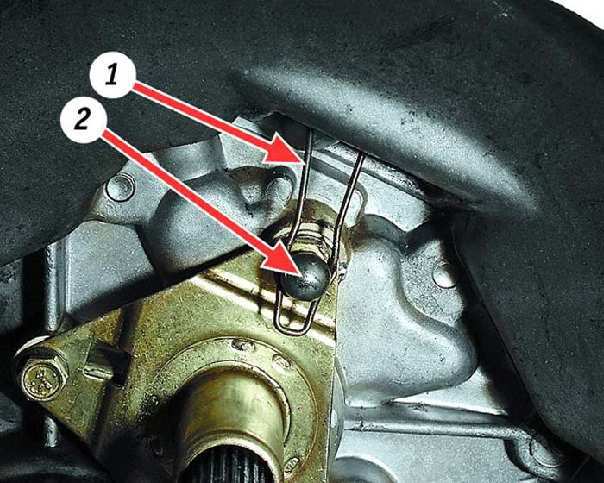

9. Установите
фиксатор 1 вилки
на шаровую опору 2 и
смажьте опору консистентной смазкой. |
|
 |
 |
 |
|
10. Вставьте
вилку в картер сцепления и... |

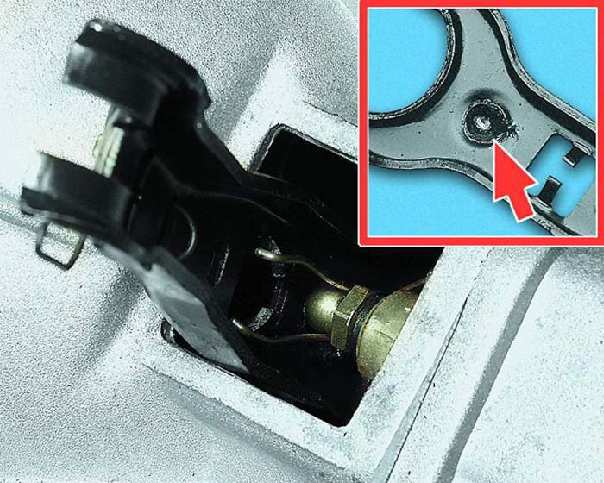

11. ...закрепите
ее фиксатором, следя за тем, чтобы сферическое гнездо в
вилке (показано стрелкой) совместилось с головкой шаровой
опоры. |

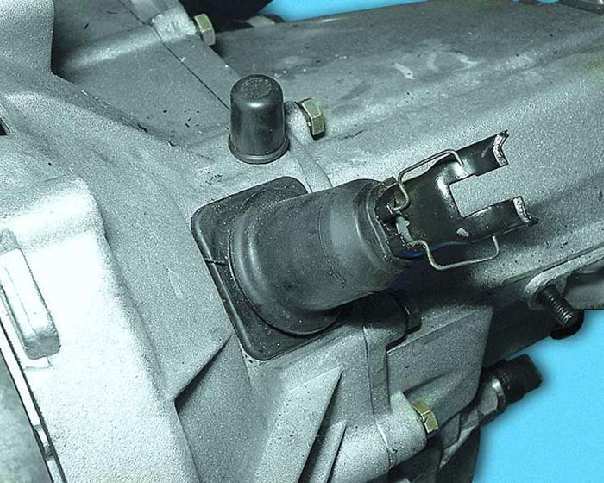

12. Установите
защитный чехол. |
