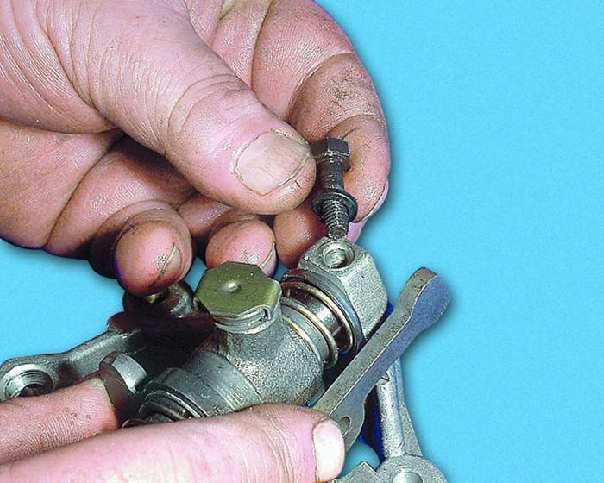

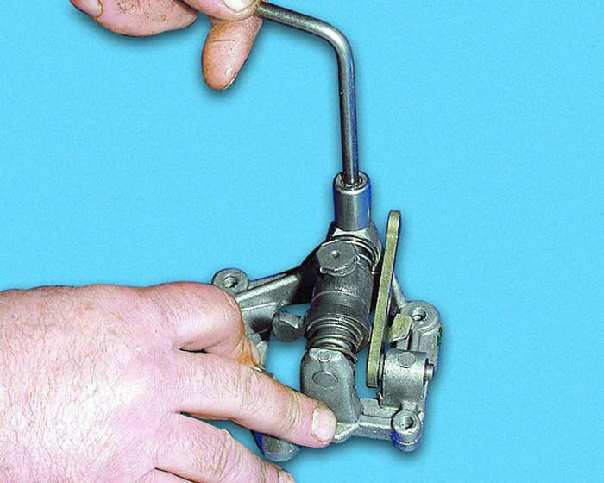

1. Отверните
болт крепления оси рычага выбора передач. |
2. Обратите
внимание: под головкой болта установлена шайба. |

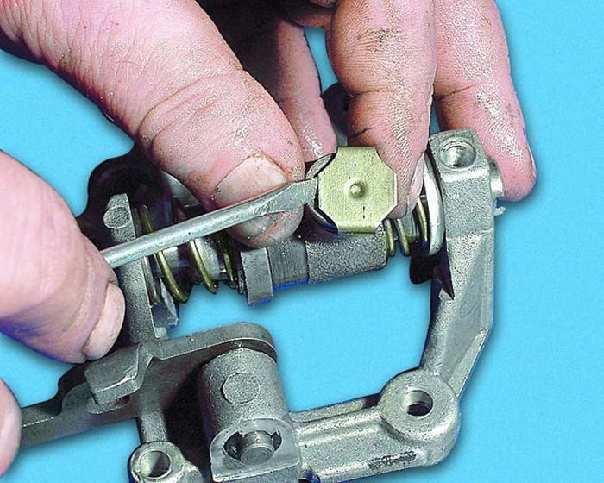

3. С
помощью отвертки снимите упорную пластину. |
|
|
|

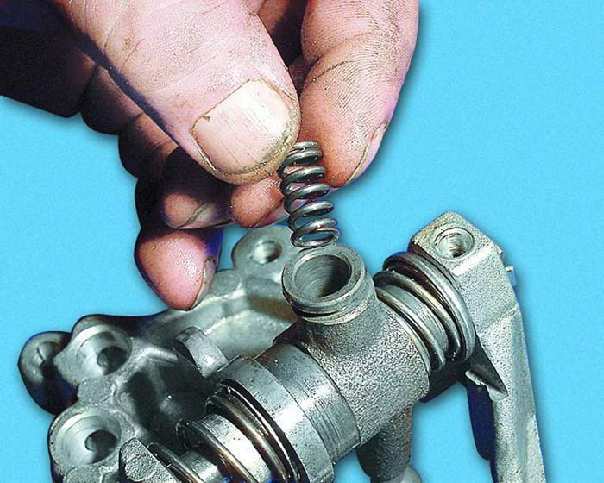

4. Выньте
пружину... |
5. ...упорную
шайбу и... |

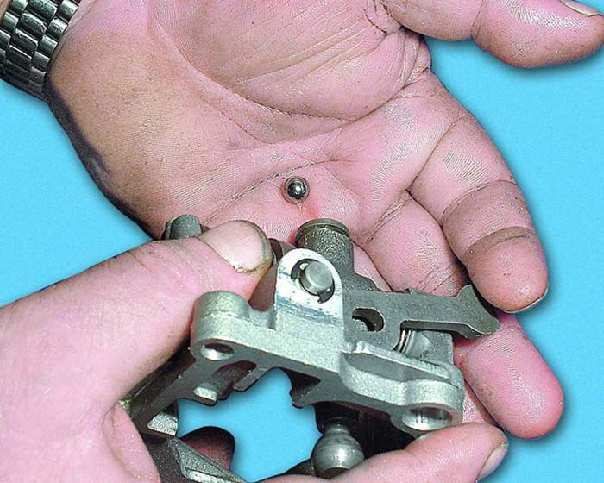

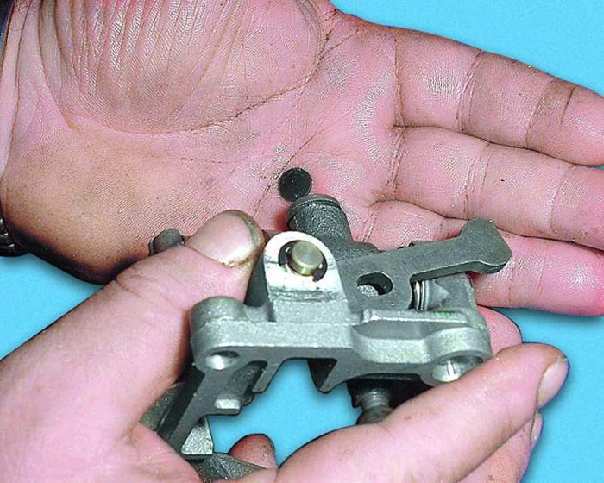

6. ...фиксирующий
шарик. |
|
|
|

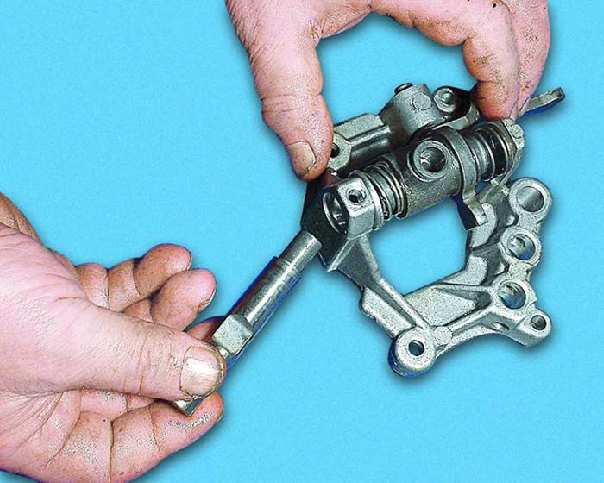

7. Выньте
ось рычага выбора передач. |

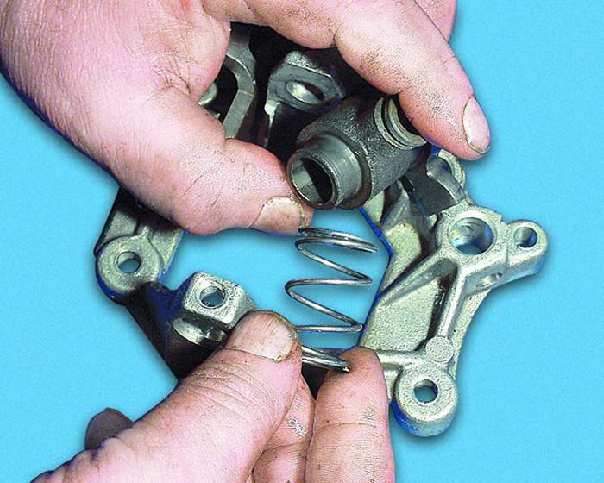

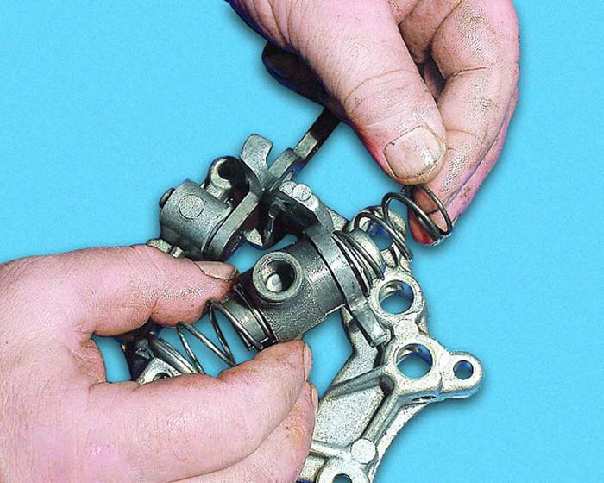

8. Придерживая
пружины, выведите рычаг выбора передач из корпуса
механизма. |
9. Снимите
верхнюю пружину рычага... |
|
|
|
10. ...упорную
шайбу верхней пружины... |

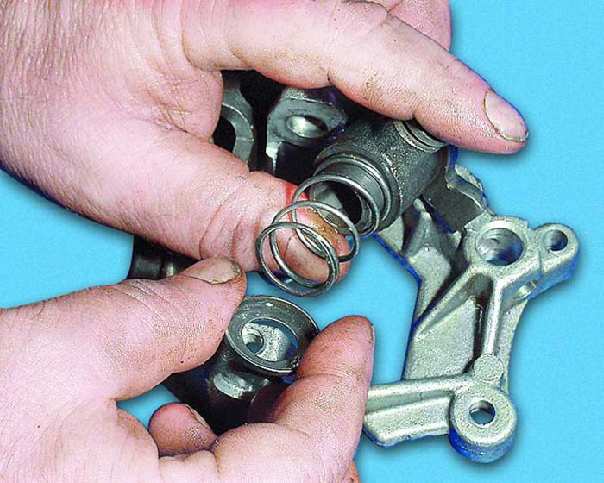

11. ...опорную
шайбу нижней пружины и... |
12. ...нижнюю
пружину. |
|
|
|

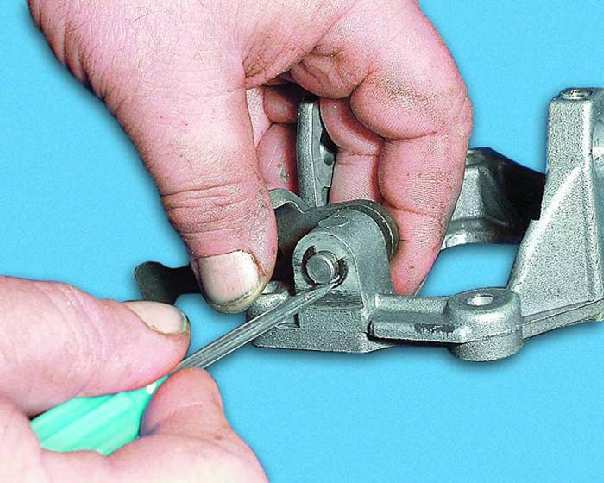

13. Снимите
стопорное кольцо оси вилки включения передачи заднего
хода. |

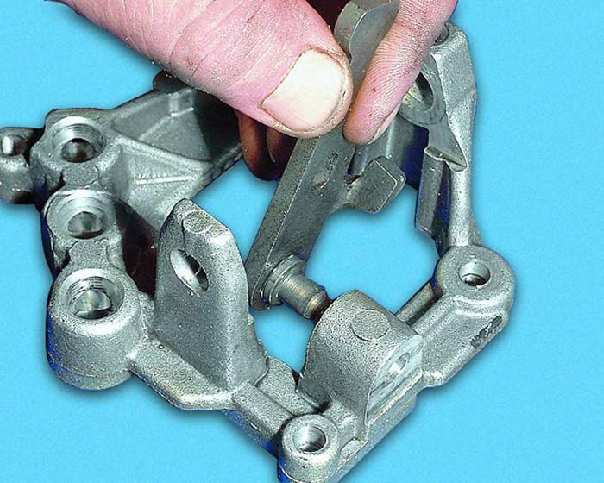

14. Выньте
вилку включения передачи заднего хода. |

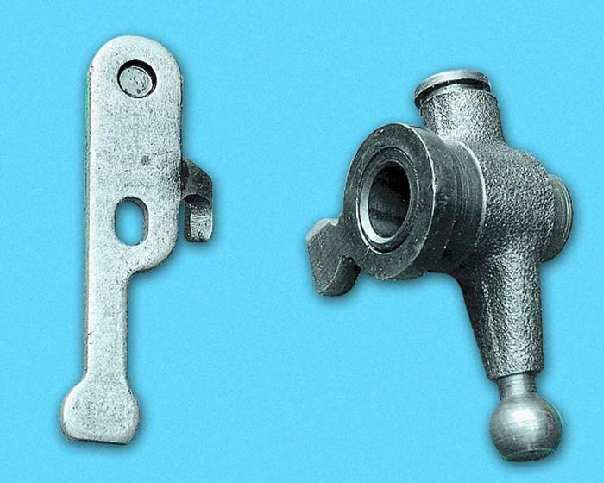

15. Замените
изношенные, поврежденные или деформированные рычаг
выбора передач и вилку включения передачи заднего хода. |
|
|
|
16. Замените
искривленные, поломанные или просевшие пружины. |
17. Замените
изношенную ось рычага выбора передач. |

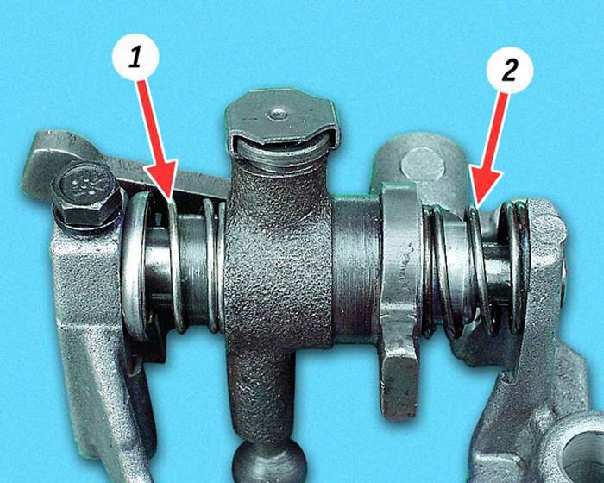

18. Соберите
механизм выбора передач в порядке, обратном разборке.
При этом обратите внимание, что у пружин рычага выбора
передач разная упругость. Поэтому для отличия нижняя 1пружина
оцинкована, а верхняя 2 –
покрытия не имеет. |
