Вам потребуются |
- ключ "на 13"
- установочное кольцо толщиной
1,25 мм
- индикатор со стойкой и
опорной пластиной
- штангенциркуль
|
Перед началом работы
Выпрессуйте сальник и наружное кольцо
подшипника дифференциала из картера коробки передач (см.
подраздел 11.1.6., операции 17 и 18).
Предварительный натяг подшипников
дифференциала должен составлять (0,25±0,1) мм. Преднатяг обеспечивается
подбором (по толщине) регулировочного кольца из поставляемых в запасные
части. Регулировочное кольцо устанавливают в гнездо картера коробки
передач под наружное кольцо подшипника дифференциала.
Толщину регулировочного кольца Т (мм)
подшипников дифференциала определяют по формуле
T = S + C + Y,
где S – измеренное осевое перемещение
дифференциала, мм;
C – предварительный натяг подшипников дифференциала (0,25±0,1 мм);
Y – толщина установочного кольца (1,25 мм). Например, при осевом зазоре
0,95 мм толщина регулировочного кольца должна быть T =
0,95+0,25+1,25=2,45 мм.
ПОРЯДОК ВЫПОЛНЕНИЯ |
|
|
|

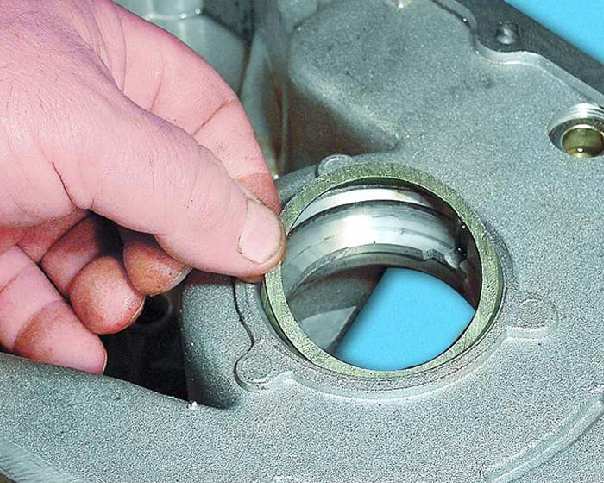

1. Вставьте
установочное кольцо толщиной 1,25 мм в гнездо картера
коробки передач под подшипник дифференциала. |
2. Запрессуйте
наружное кольцо подшипника дифференциала в гнездо
картера коробки передач с помощью подходящей оправки (подробнее
см. подраздел 11.1.6., операции 20 и 21). Так
же запрессуйте кольцо подшипника в картер сцепления,
если оно было выпрессовано. |
3. Установите
дифференциал в картер коробки передач, затем картер
коробки передач – на картер сцепления. |
|
|
|

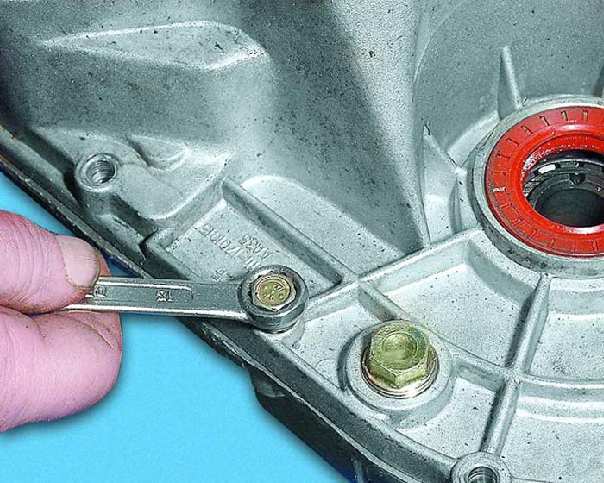

4. Заверните
соответствующим моментом три равноудаленных друг от
друга болта крепления картеров. Проверните на несколько
оборотов дифференциал для самоустановки подшипников. |

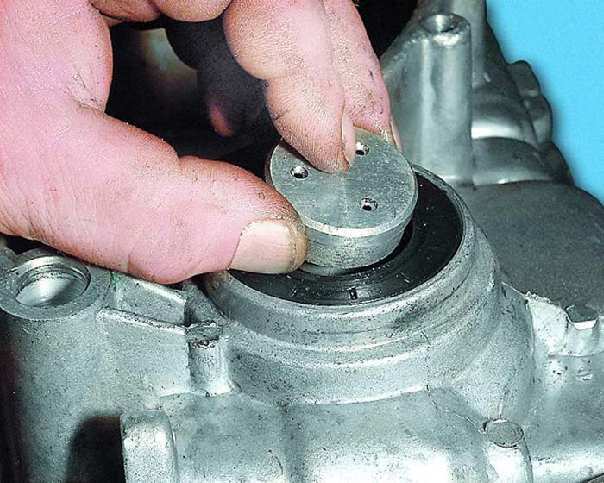

5. Установите
опорную пластину соответствующего диаметра на торец
фланца дифференциала со стороны картера сцепления. |

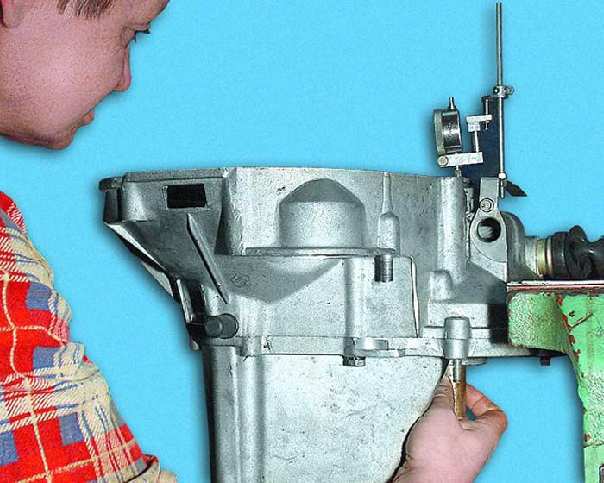

6. Закрепите
индикатор на стойке. Ножку индикатора установите на
опорную пластину с предварительным натягом 1 мм. |
|
|
|
7. Приложив
усилие снизу к корпусу дифференциала (с помощью
подходящей трубки), передвиньте дифференциал вверх до
упора. При этом нельзя поворачивать дифференциал вокруг
оси. Измерьте осевое перемещение дифференциала, сняв
показания индикатора. |

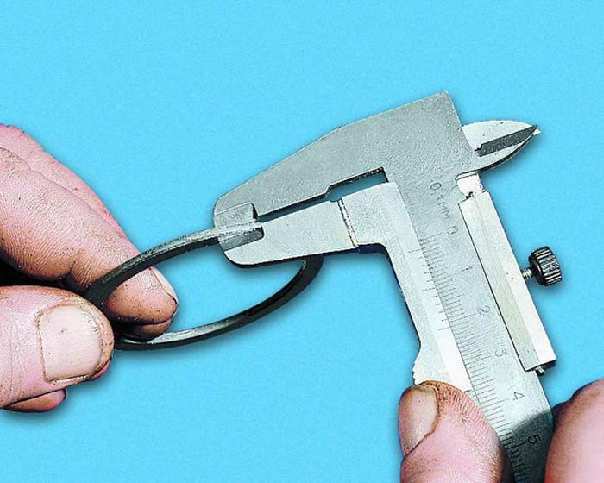

8. Рассчитайте
требуемую толщину Т регулировочного
кольца подшипников дифференциала по формуле. Подберите
из поставляемых в запчасти регулировочное кольцо
толщиной, равной T±0,1 мм. Установите подобранное
регулировочное кольцо в гнездо картера коробки передач и
запрессуйте наружное кольцо подшипника дифференциала. |
|
