1. Снимите
с крюка резиновый ремень, удерживающий расширительный
бачок системы охлаждения. |
2. Отложите
расширительный бачок в сторону. |
3. Поднимите
рычаг стеклоочистителя, чтобы получить доступ к гайке
его крепления. |
|
 |
 |
 |
|
4. Отверните
гайку крепления рычага стеклоочистителя. |

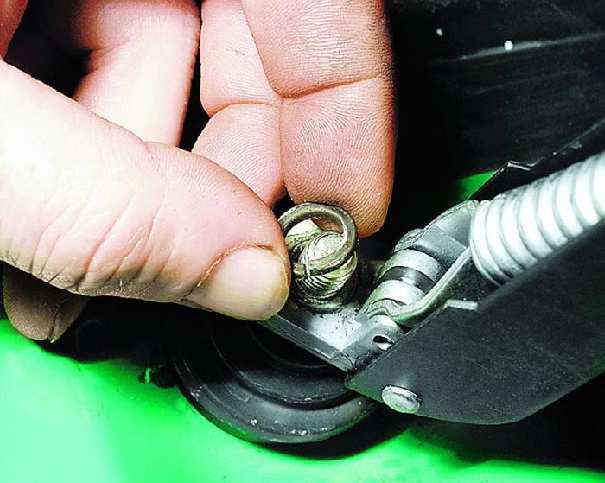

5. Снимите
пружинную шайбу и... |
6. ...рычаг
с валика стеклоочистителя. |
|
 |
 |
 |
|
7. Снимите
среднюю часть резинового уплотнителя с фланца кузова. |
8. Отверните
восемь винтов крепления защитного кожуха. Обратите
внимание: под винтами установлены пружинные шайбы. |
9. Снимите
защитный кожух. |
|
 |
 |
 |
|
10. Снимите
водоотражательный щиток. |
11. Разъедините
колодку с проводами электродвигателя стеклоочистителя. |
12. Снимите
защитный колпак. |
|
 |
 |
 |
|
13. Ослабьте
затяжку гайки крепления стеклоочистителя. |
14. Придерживая
стеклоочиститель снизу, окончательно отверните гайку его
крепления. |
15. Выньте
стеклоочиститель. |
|
 |
|
 |
|
16. Снимите
шайбу и... |
17. ...пластмассовую
втулку. |
18. Установите
стеклоочиститель в порядке, обратном снятию. При этом
перед установкой рычага включите и выключите
стеклоочиститель (при включенном зажигании), чтобы валик
стеклоочистителя занял исходное положение. |
|
|
19. Установите
рычаг стекоочистителя так, чтобы щетка находилась в
правом нижнем углу ветрового стекла, но не задевала
уплотнитель. Проверьте работу стеклоочистителя и при
необходимости переставьте рычаг. |
