1. Разъедините
колодку с проводами вентилятора и жгута проводов. |
2. Отверните
два болта крепления кожуха вентилятора с левой стороны. |
3. Отверните
болт крепления кожуха вентилятора с правой стороны. |
|
|
|
4. Снизу
автомобиля отверните гайку нижнего крепления кожуха. |
5. Отверните
две гайки верхнего крепления кожуха и снимите крепежную
скобу 1.
Замените порванную или потерявшую упругость подушку 2 верхнего
крепления кожуха. |
6. Снимите
кожух с вентилятором с автомобиля. |
|
|
|
7. Снимите
держатель проводов с кожуха. |

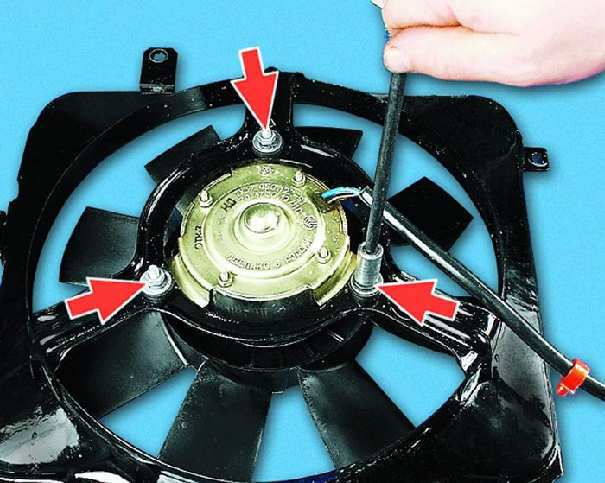

8. Отверните
три гайки крепления электродвигателя к кожуху. Обратите
внимание: под каждой гайкой установлены пружинная и
плоская шайбы. |
9. Снимите
кожух с электродвигателя. |
|
|
|

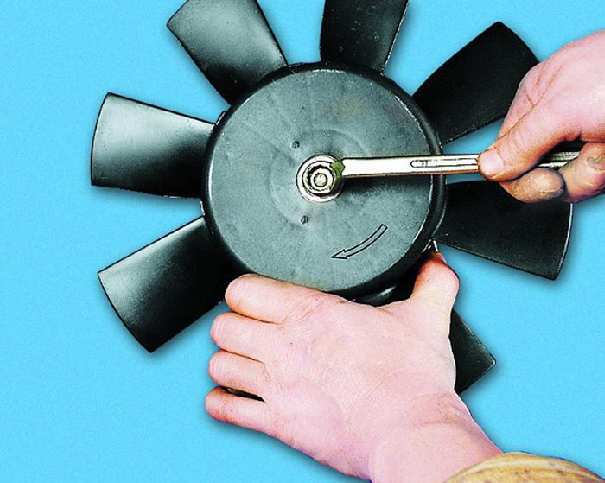

10. Отверните
гайку крепления крыльчатки к электродвигателю и снимите
шайбу. |
11. Снимите
крыльчатку с электродвигателя. |
12. Замените
порванные или потерявшие упругость подушки на кожухе.
Для этого сначала выньте из подушек распорные втулки 1,
а затем и сами подушки 2.
Установите новые подушки в порядке, обратном снятию. |
|
13. Установите
все снятые детали в порядке, обратном разборке. При этом
обратите внимание, что для крепления кожуха вентилятора
используются болты и гайки с зубчатым буртиком. |
