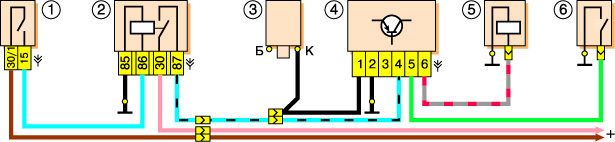

ВАЗ-2131. Система управления электромагнитным клапаном карбюратораСхема соединений системы управления электромагнитным клапаном карбюратора
Блок управления электромагнитным клапаном карбюратора отключает клапан
(прерывает подачу топлива) при увеличении частоты вращения коленчатого
вала до 2100 мин–1 и включает при снижении частоты вращения до 1900 мин –1 ,
если концевой выключатель карбюратора замкнут на массу (педаль «газа»
отпущена). При нажатой педали «газа» (разомкнутом выключателе) клапан
включен независимо от числа оборотов коленчатого вала (топливо
подается). Питание на блок управления подается только при включенном
зажигании, поэтому при выключении зажигания одновременно отключается и
клапан (независимо от положения концевого выключателя карбюратора), что
предотвращает работу двигателя с самовоспламенением (электромагнитный

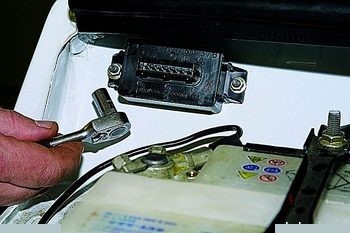

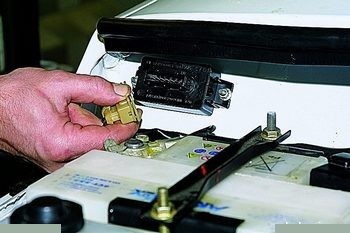

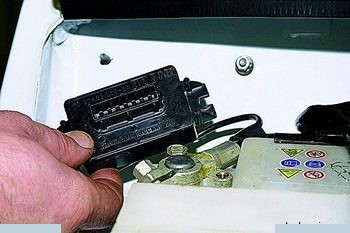

клапан нормально закрыт). ВАЗ-2131. Снятие блока управления электромагнитным клапаном карбюратора
