ВАЗ-2131. Приборы и датчики





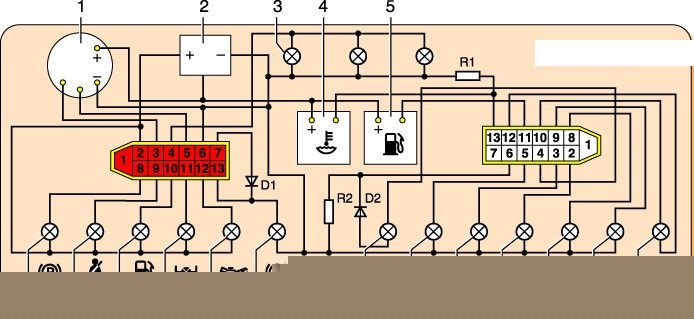

Схема соединений комбинации приборов выпуска с 1996 г. (вид изнутри)

1 – тахометр;
2 – стабилизатор напряжения;
3 – лампа освещения комбинации приборов;
4 – указатель температуры охлаждающей жидкости;
5 – указатель уровня топлива;
6 – контрольная лампа системы управления двигателем;
7 – контрольная лампа обогрева заднего стекла;
8 – контрольная лампа противотуманного света;
9 – контрольная лампа дальнего света фар;
10 – контрольная лампа наружного освещения;
11 – контрольная лампа указателей поворота;

12 – контрольная лампа заряда аккумуляторной батареи;
13 – контрольная лампа уровня тормозной жидкости;
14 – контрольная лампа давления масла;
15 – контрольная лампа блокировки дифференциала;
16 – контрольная лампа резерва топлива;
17 – контрольная лампа ремней безопасности;
18 – контрольная лампа стояночного тормоза;
D1, D2 – диоды IN4002;
R1 – резистор 470 Ом, 0,25 Вт;
R2 – резистор 51 Ом, 5 Вт.

Указатель температуры охлаждающей жидкости работает совместно с датчиком, ввернутым в головку цилиндров. В датчике установлен терморезистор (резистор, изменяющий свое сопротивление в зависимости от температуры).

Данные для проверки датчика указателя температуры охлаждающей жидкости

Температура, °С

Напряжение на датчике, В
Сопротивление датчика, Ом
30
8
1350–1880
50
7,6
585–820
70
6,85
280–390
90
5,8
155–196
110
4,7
87–109

Данные для проверки указателя температуры охлаждающей жидкости

Положение стрелки указателя (при напряжении в бортовой сети 13–14 В)
Сопротивление датчика температуры, Ом
В начале шкалы
640–1320
В начале красной зоны
77–89
В конце красной зоны
40–50

Если стрелка указателя постоянно находится в начале шкалы, при включенном зажигании отсоедините провод от датчика и через резистор 20–50 Ом (лампочка 4–5 Вт, обмотка реле) соедините его с «массой». Если стрелка отклонится, неисправен датчик. Если стрелка не отклонилась, снимите комбинацию приборов, отсоедините от нее красную колодку и при включенном зажигании соедините через резистор 20–50 Ом штекер «13» белой колодки с «массой». Если стрелка теперь отклонилась – неисправна цепь «датчик – указатель». Если нет – неисправен указатель или его цепь питания.







Если стрелка указателя постоянно находится в красной зоне, при включенном зажигании отсоедините провод от датчика. Если стрелка отклонилась к началу шкалы – неисправен датчик, если нет – провод замыкает на «массу» или не работает указатель. Последний можно проверить, отсоединив белую колодку от комбинации приборов. При этом у исправного указателя (при включенном зажигании) стрелка должна быть в начале шкалы.

Указатель уровня топлива работает совместно с датчиком, установленным в топливном баке. Датчик представляет собой реостат с резистором из нихромовой проволоки. Подвижный контакт реостата перемещается рычагом с поплавком. На конце рычага имеется дополнительный контакт, замыкающий цепь контрольной лампы резерва топлива, когда в баке остается 4–6 л бензина.



Данные для проверки датчика указателя уровня топлива

Уровень топлива
Сопротивление датчика, Ом
Пустой бак
250±12
Наполовину заполненный
66±6
Полный бак
20±3

Данные для проверки указателя уровня топлива

Положение стрелки указателя (при напряжении в бортовой сети 13–14 В)
Сопротивление датчика, Ом
В начале шкалы
238–262
В середине шкалы
59–71
В конце шкалы
17–23

Если стрелка указателя постоянно находится в начале шкалы (показывает пустой бак), при включенном зажигании отсоедините розовый провод от датчика и соедините его с «массой». Если стрелка отклонится к концу шкалы, неисправен датчик или цепь, соединяющая его с «массой». Если стрелка не отклонилась, снимите комбинацию приборов, отсоедините от нее белую колодку и при включенном зажигании через резистор 20–50 Ом (лампочка 4–5 Вт, обмотка реле) соедините ее штекер «11» с «массой». Если теперь стрелка отклонилась, неисправна цепь «датчик – указатель». Если нет – неисправен указатель или его цепь питания.

Если стрелка указателя постоянно показывает полный бак, при включенном зажигании отсоедините провод от датчика. Если стрелка отклонилась к началу шкалы – неисправен датчик, если нет – провод замыкает на «массу» или не работает указатель. Последний можно проверить, отсоединив белую колодку проводов от комбинации приборов. При этом у исправного указателя (при включенном зажигании) стрелка должна быть у отметки «0».

Тахометр и спидометр проверяются на специальных стендах. Как правило, нарушения в их работе связаны с окислением контактов в питающей и контрольной цепях, или (у спидометра) с неправильной укладкой, или повреждением тросика, или его привода (смотрите соответствующий раздел).

При выходе из строя контрольных приборов или их датчиков их заменяют.
