ВАЗ-2131. Верхний рычаг передней подвески




Вывешиваем и снимаем переднее колесо. Отсоединяем от рычага верхнюю шаровую опору (смотрите соответствующий раздел).

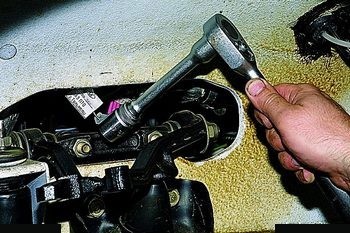

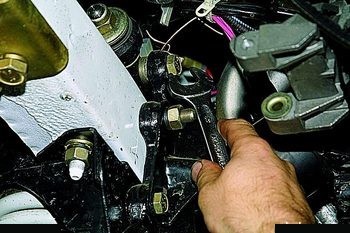

Головкой «на 19» отворачиваем гайки двух болтов крепления рычага к кронштейну поперечины.

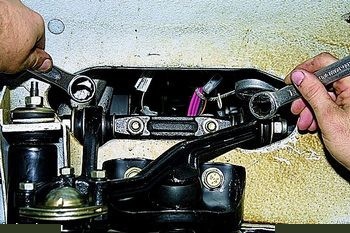

Болты от проворачивания удерживаем ключом той же размерности (генератор для наглядности снят).

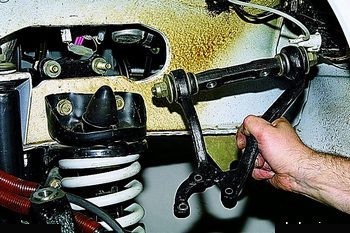

Снимаем рычаг в сборе с осью.

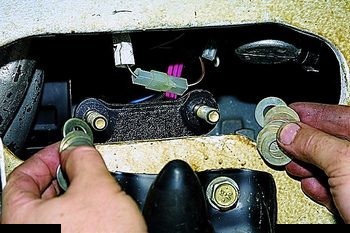

На болтах между осью и кронштейном поперечины установлены шайбы для регулировки углов продольного наклона оси поворота и развала передних колес.

Зажав ось рычага в тиски,…

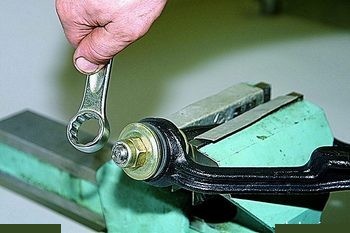

…ключом «на 22» отворачиваем две гайки оси.

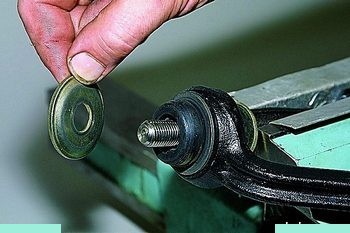

Снимаем упорную шайбу.

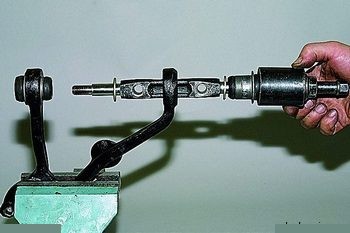

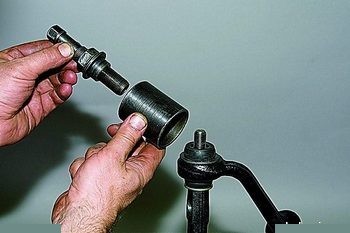

Для выпрессовки сайлент-блоков устанавливаем на рычаг съемник так, чтобы…

…его чашка опиралась на торец проушины рычага, а болт съемника внутренней резьбой наворачиваем на ось.

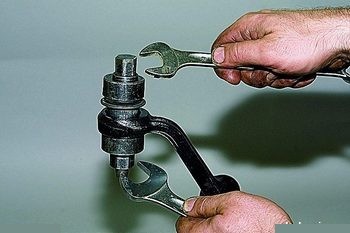

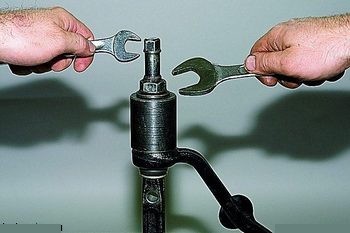

Затягивая гайку болта съемника (при этом удерживаем болт от проворачивания),…
...выпрессовываем сайлент-блок из рычага.

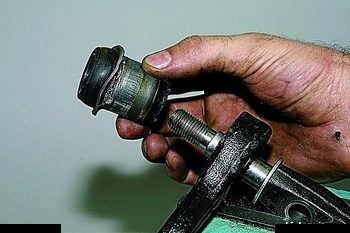

Сняв сайлент-блок с оси, устанавливаем ее в проушины рычага и съемником выпрессовываем второй сайлент-блок.
При отсутствии съемника,…

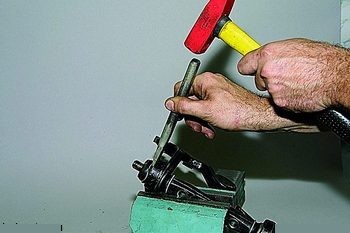

…поддевая зубилом наружную втулку сайлент-блока,...
…выпрессовываем его.

Для установки новых сайлент-блоков…

…чашечным съемником запрессовываем один сайлент-блок в проушину рычага.

Перед запрессовкой второго сайлент-блока зажимаем рычаг в тиски, вставляем ось с упорными шайбами в проушины рычага и навинчиваем на ось гайку со стороны запрессованного сайлент-блока. Вставляем в отверстие проушины второй сайлент-блок.

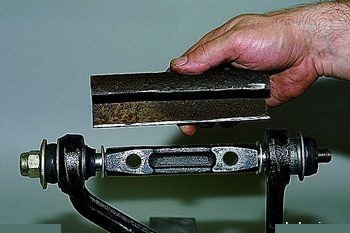

В распор между проушинами рычага вставляем оправку, изготовленную из подходящего отрезка трубы (длиной 160 мм, внутренним диаметром 42 мм, шириной прорези 32 мм).

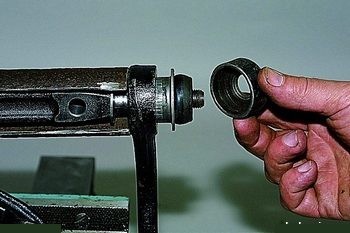

Упираем чашку съемника в торец наружной втулки сайлент-блока.
Наворачивая болт съемника на ось рычага, запрессовываем сайлент-блок.

При отсутствии съемника опираем торец проушины рычага на губки тисков.

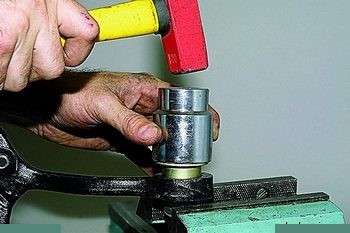

Запрессовываем сайлент-блок инструментальной головкой подходящего размера (отрезком трубы).

Устанавливаем рычаг в обратной последовательности.

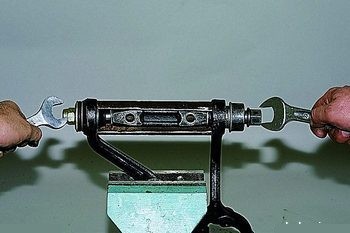

Гайки крепления сайлент-блоков на оси окончательно затягиваем в положении «автомобиль на колесах».
