ВАЗ-2131. Кронштейн подвески раздаточной коробки




Чтобы после замены кронштейна подвески раздаточная коробка заняла прежнее положение,…

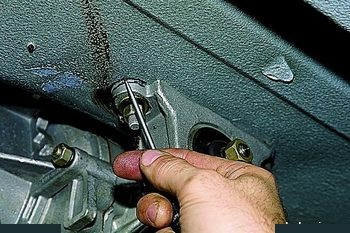

…чертилкой (фломастером) обводим кронштейн по контуру.

Подставляем под раздаточную коробку регулируемую опору.

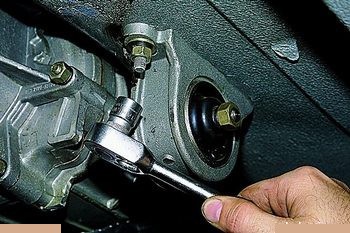

Головкой «на 13» отворачиваем две гайки крепления левого кронштейна к кузову.

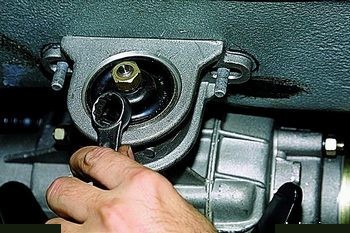

Накидным ключом «на 17» отворачиваем гайку крепления кронштейна подвески к раздаточной коробке.

Опустив раздаточную коробку на регулируемой опоре,…

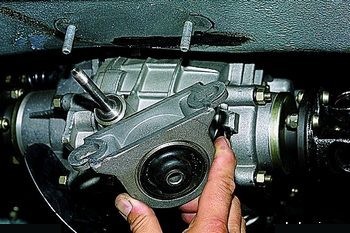

…снимаем кронштейн подвески.

Правый кронштейн снимается аналогично, за исключением того что на автомобиле ВАЗ-21214 перед его снятием…

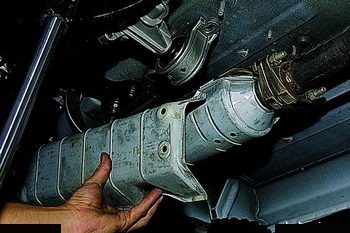

…необходимо демонтировать тепловой экран, расположенный над каталитическим нейтрализатором.

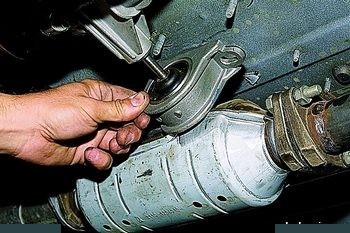

Снимаем правый кронштейн (каталитический нейтрализатор при этом снятию не мешает).

Кронштейны подвески раздаточной коробки устанавливаем в обратной последовательности, сориентировав их по меткам.
