ВАЗ-2131. Раздаточная коробка

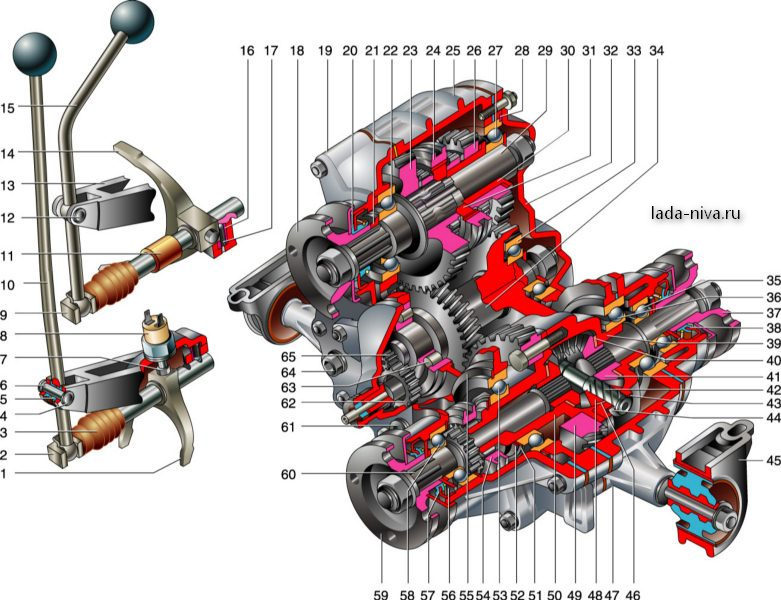

Раздаточная коробка с приводом

1 – вилка муфты блокировки дифференциала;
2 – шток вилки блокировки дифференциала;
3 – защитный чехол штока;
4 – стопорная шайба;
5 – втулка оси рычага;
6 – ось рычага;
7 – стопорный болт вилки;
8 – выключатель контрольной лампы блокировки дифференциала;
9 – шток вилки переключения передач;
10 – рычаг блокировки дифференциала;
11 – дистанционная втулка;
12 – ось рычага переключения передач;
13 – кронштейны;
14 – вилка муфты переключения передач;
15 – рычаг переключения передач;
16 – втулка пружины фиксатора;
17 – пружина и шарик фиксатора;
18 – фланец ведущего вала;
19 – передняя крышка;
20 – сальник ведущего вала;
21 – упорное кольцо подшипника;
22 – передний подшипник ведущего вала;
23 – шестерня высшей передачи;
24 – муфта переключения передач;
25 – картер раздаточной коробки;
26 – шестерня низшей передачи;
27 – задний подшипник ведущего вала;
28 – установочное кольцо заднего подшипника ведущего вала;
29 – ведущий вал;
30 – втулка;
31 – ступица;
32 – задняя крышка;
33 – задний подшипник промежуточного вала;

34 – промежуточный вал;
35 – подшипник вала привода заднего моста;
36 – задний подшипник дифференциала;
37 – фланец;
38 – сальник вала привода заднего моста;
39 – задний корпус дифференциала;
40 – опорная шайба шестерни;
41 – шестерня привода заднего моста;
42 – ось сателлитов;
43 – стопорное кольцо;
44 – пружинная шайба;
45 – кронштейн подвески;
46 – упорная шайба сателлита;
47 – картер привода переднего моста;
48 – сателлит;
49 – ведомая шестерня дифференциала;
50 – передний корпус дифференциала;
51 – стопорное кольцо;
52 – пружинная шайба;
53 – передний подшипник корпуса дифференциала;
54 – муфта блокировки дифференциала;
55 – установочное кольцо переднего подшипника дифференциала;
56 – маслоотражатель;
57 – сальник вала привода переднего моста;
58 – подшипник вала привода переднего моста;
59 – фланец вала привода переднего моста;
60 – вал привода переднего моста;
61 – пробка слива масла;
62 – ведомая шестерня привода спидометра;
63 – роликовый подшипник промежуточного вала;
64 – заливная пробка;
65 – ведущая шестерня привода спидометра.


Раздаточная коробка служит для изменения величины крутящего момента и распределения его между передним и задним мостами. Коробка имеет две передачи с передаточными числами 1,200 и 2,135. Передний и задний мосты приводятся постоянно и связаны межосевым дифференциалом, перераспределяющим крутящий момент между ними в зависимости от сопротивления движению колес. Для повышения проходимости автомобиля дифференциал можно блокировать, при этом передний и задний приводные валы становятся жестко связанными между собой (их частоты вращения равны).

Раздаточная коробка крепится к полу кузова на двух резинометаллических кронштейнах. Для регулировки ее положения относительно фланца промежуточного вала отверстия в кронштейнах сделаны овальными, а между ними и кузовом могут быть установлены регулировочные прокладки. Порядок центрирования коробки описан в разделе Устранение вибрации раздаточной коробки.

Корпусные детали раздаточной коробки отлиты из алюминиевого сплава и соединены между собой шпильками и гайками. В верхней части картера выполнен лючок, закрытый штампованной стальной крышкой. Передняя крышка центрируется на картере по двум установочным штифтам. Между крышками и картером расположены картонные прокладки (при ремонте можно использовать вместо них герметик-прокладку). Все валы (в том числе и валик привода спидометра), а также штоки вилок переключения передач и блокировки дифференциала уплотнены сальниками. В передней крышке выполнены два отверстия – заливное (оно же контрольное) и сливное.






Ведущий вал установлен на двух шариковых подшипниках в гнездах передней крышки и картера. Внутреннее кольцо переднего подшипника зажато между буртиком вала и упорным кольцом самоконтрящейся гайкой фланца вала. Внутреннее кольцо заднего подшипника зажато между буртиком вала и упорной шайбой гайкой на заднем конце вала. Гайку стопорят, вдавливая ее кромку в пазы на валу. Ведущий вал зафиксирован от осевого смещения установочным кольцом в проточке на внешнем кольце заднего подшипника и зажатым между картером и задней крышкой.

На ведущем валу расположены две ведущие шестерни. Передняя (большая) – высшей передачи, она свободно вращается на термообработанной шейке вала. Задняя (меньшая) – низшей передачи – свободно вращается на термообработанной втулке, установленной на валу с натягом. Шестерни имеют по два венца. Косозубые (большие) венцы находятся в постоянном зацеплении с соответствующими шестернями промежуточного вала, а с прямозубыми (малыми) соединяется муфта переключения передач при включении передачи. Муфта перемещается по ступице, жестко посаженной на шлицах вала между ведущими шестернями. В среднем положении муфты обе передачи выключены («нейтраль») и крутящий момент от двигателя не передается на колеса.

Промежуточный вал представляет собой блок двух косозубых шестерен, находящихся в постоянном зацеплении с шестернями ведущего вала. Передняя шестерня, кроме того, находится в зацеплении и с ведомой шестерней, закрепленной на корпусе дифференциала.

Промежуточный вал вращается в двух подшипниках: передний – роликовый, задний – шариковый. От осевого смещения вал зафиксирован установочным кольцом в канавке наружного кольца заднего подшипника, которое зажато между картером и задней крышкой (так же, как и у ведущего вала). В переднем торце вала запрессована стальная ведущая шестерня привода спидометра. Ведомая шестерня привода спидометра – пластмассовая, установлена на валике, вращающемся во втулке корпуса привода спидометра. Корпус закреплен на передней крышке раздаточной коробки.

На автомобиле ВАЗ-21214 с распределенным впрыском топлива дополнительно к механическому приводу спидометра на раздаточной коробке установлен датчик скорости.

Вал привода переднего моста передним концом опирается на шариковый подшипник в картере привода переднего моста, закрепленного на передней крышке раздаточной коробки. Внутреннее кольцо подшипника зажато между буртиком вала и упорным кольцом самоконтрящейся гайкой фланца вала. От осевого смещения подшипник зафиксирован стопорным кольцом, входящим в канавку картера привода переднего моста. Задний шлицевой конец вала соединен с шестерней привода переднего моста дифференциала. Прямозубая шестерня на валу служит для блокировки дифференциала. Конструкция и установка вала привода заднего моста аналогична, но на нем нет шестерни.

Корпус дифференциала выполнен разъемным, обе его части соединены шестью болтами. Эти же болты крепят и ведомую шестерню к корпусу дифференциала. Последний установлен на двух шариковых подшипниках. Внутренне кольцо переднего подшипника удерживается от смещения распорной пружинной шайбой, опирающейся на стопорное кольцо в проточке корпуса дифференциала. В канавку на внешнем кольце подшипника входит установочное кольцо, зажатое между передней крышкой раздаточной коробки и картером привода переднего моста. Таким образом, корпус дифференциала удерживается от осевого смещения передним подшипником; задний подшипник не зафиксирован. На передней части корпуса дифференциала выполнены шлицы, по которым перемещается муфта блокировки. При включении блокировки муфта соединяется с шестерней на валу привода переднего моста, соединяя его с корпусом дифференциала.

В отверстиях корпуса дифференциала установлена ось сателлитов, удерживаемая двумя стопорными кольцами. Под одним из колец находится пружинная шайба, препятствующая осевому перемещению оси сателлитов. Сателлиты (конические шестерни), расположенные на оси, находятся в постоянном зацеплении с шестернями привода мостов. Между корпусом дифференциала и сателлитами установлены опорные шайбы. Их толщина подбирается так, чтобы осевой зазор шестерен привода мостов не превышал 0,10 мм, а момент сопротивления вращению – 14,7 Н.м.

Управление раздаточной коробкой – ручное, с механическим рычажным приводом. Задним рычагом водитель переключает передачи, передним – включает блокировку дифференциала. Конструкция приводов управления коробкой схожа. Рычаг качается в продольном направлении на оси, установленной в проушинах кронштейна спереди раздаточной коробки. Для уменьшения трения в отверстие рычага вставлены пластиковые втулки. Нижний конец рычага входит в паз штока и фиксируется фигурной пружиной. Другой конец штока соединен с вилкой соответствующей муфты (переключения передач или блокировки дифференциала) и стопорится болтом. Шток на выходе из коробки уплотнен сальником и защищен от пыли резиновым гофрированным чехлом. Для фиксации привода в выбранном положении служит шариковый фиксатор — подпружиненный шарик входит в пазы на штоках. На штоке переключения передач их три — для «нейтрали», высшей и низшей передач, на штоке блокировки дифференциала – два («включено» и «выключено»). В крышку привода переднего моста ввернут выключатель, замыкающий цепь контрольной лампы при включении блокировки дифференциала.
