ВАЗ-2131. Разборка крышки карбюратора 21073-1107010

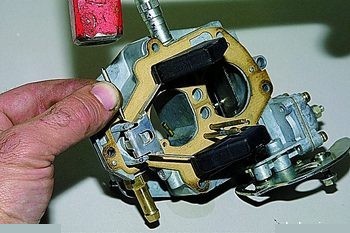

Через выколотку диаметром 2,5 мм молотком выбиваем ось поплавков.

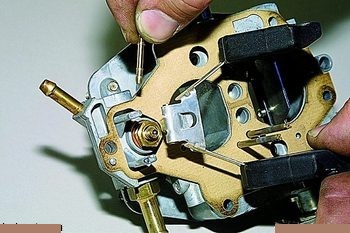

Снимаем ось и поплавки.

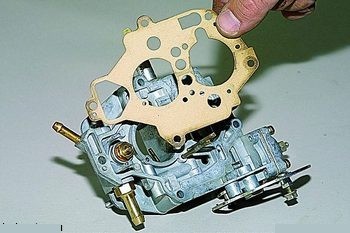

Снимаем прокладку крышки. (Осторожно, картон легко расслаивается!)

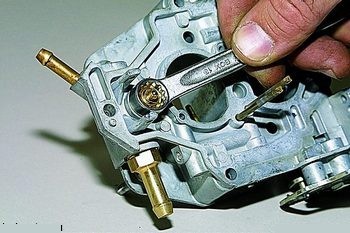

Ключом «на 11» выворачиваем игольчатый клапан.

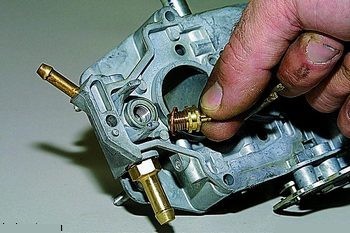

Вынимаем игольчатый клапан и уплотнительное медное кольцо.

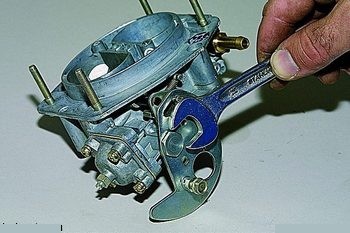

Ключом «на 14» отворачиваем болт крепления (ось) рычага управления воздушной заслонкой…

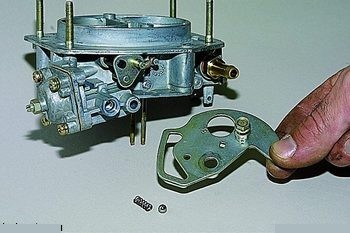

…и, сняв рычаг, вынимаем находящиеся под ним шарик и пружину. (Осторожно, шарик легко потерять!)

Разборка пускового устройства описана в начале раздела.
