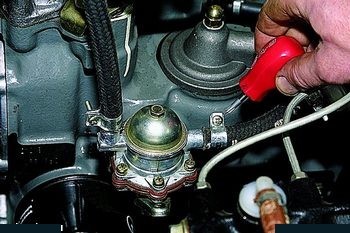

Крестообразной отверткой ослабляем хомуты
крепления всасывающего и нагнетательного
шлангов… |
 |

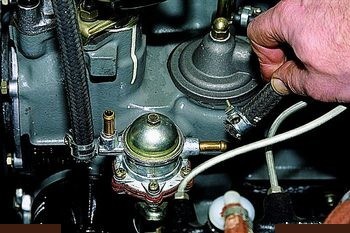

…и снимаем шланги с патрубков насоса. |
 |

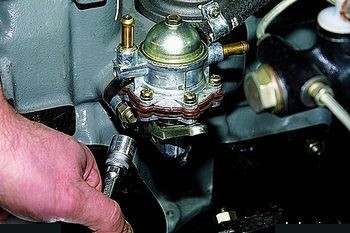

Головкой «на 13» отворачиваем две гайки
крепления насоса к блоку цилиндров. |
 |

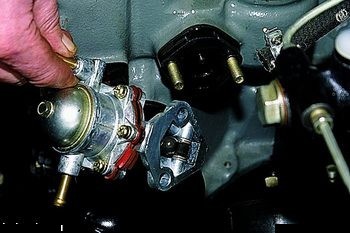

Cнимаем насос со шпилек. |
 |

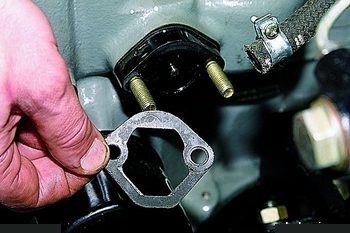

Cнимаем наружную прокладку. |
 |

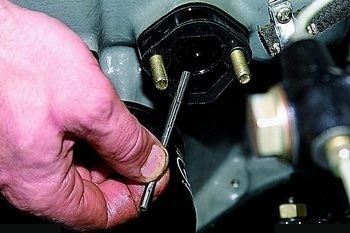

Извлекаем толкатель. |
 |

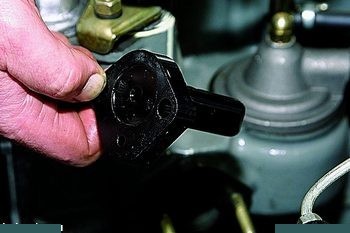

Вынимаем теплоизоляционную проставку. |
 |

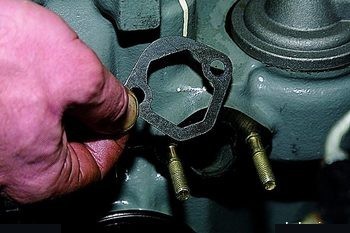

Cнимаем еще одну прокладку. |
Устанавливаем насос в обратном порядке.
После установки теплоизоляционной проставки с обеими
прокладками минимальная величина выступания толкателя
над плоскостью наружной прокладки должна составлять
0,8–1,3 мм.
Для проверки медленно проворачиваем коленчатый вал
двигателя, нажимая на толкатель пальцем.
 |

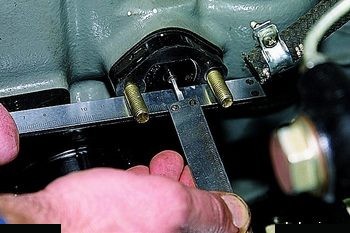

Измеряем минимальное выступание толкателя. |
Регулируем выступание толкателя подбором прокладок
разной толщины (см. описание системы питания
карбюраторного двигателя). |
