ВАЗ-2131. Система рециркуляции отработавших газов





1 – выпускной коллектор;
2 – впускная труба;
3 – термовакуумный выключатель клапана рециркуляции;

4 – карбюратор;
5 – трубка рециркуляции;
6 – клапан рециркуляции.

Система рециркуляции отработавших газов служит для снижения токсичности выхлопа (за счет уменьшения образования окислов азота). Принцип ее работы заключается в разбавлении свежей топливовоздушной смеси отработавшими газами, отбираемыми из выпускного коллектора двигателя. Она состоит из термовакуумного выключателя, ввернутого в рубашку охлаждения на впускном коллекторе, клапана рециркуляции, закрепленного болтами на приливе выпускного коллектора, вакуумных шлангов и стальной трубки возврата отработавших газов.

На непрогретом двигателе (температура охлаждающей жидкости ниже 40–48°С) термовакуумный выключатель перекрывает подачу разрежения к клапану рециркуляции – система не задействована. При прогреве двигателя выше указанной температуры выключатель открывает канал, соединяя пространство над дроссельной заслонкой карбюратора с клапаном рециркуляции. На холостом ходу и при малом открытии заслонки разрежение над ней невелико; его не хватает для преодоления усилия пружины клапана, поэтому он остается закрытым. При большем открытии дроссельной заслонки разрежение возрастает, и клапан рециркуляции открывается, пропуская отработавшие газы во впускной коллектор.









ВАЗ-2131. Узлы системы рециркуляции




Перед снятием термовакуумного выключателя сливаем жидкость из системы охлаждения двигателя (смотрите соответствующий раздел).

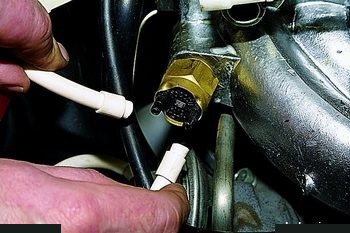

Отсоединяем шланги от термовакуумного выключателя.

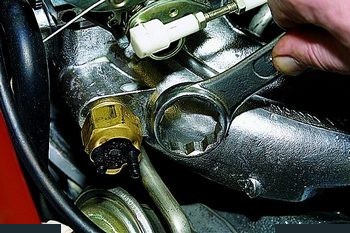

Накидным ключом «на 27» отворачиваем выключатель…

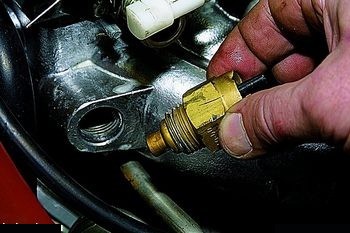

…и снимаем его.

Для снятия клапана рециркуляции…

…отсоединяем шланг.







Накидным ключом «на 17» отворачиваем болт-штуцер…
…и снимаем его вместе с двумя уплотнительными медными кольцами.
Головкой «на 13» отворачиваем два болта крепления клапана рециркуляции к выпускному коллектору.
Снимаем клапан.
Соединение фланца клапана и выпускного коллектора уплотнено прокладкой.

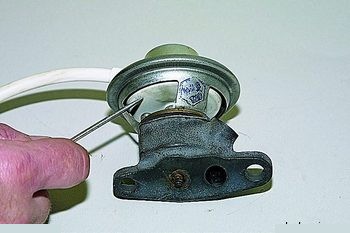

Для проверки работоспособности клапана ручным вакуумным насосом (при его отсутствии – ртом) подаем разрежение в диафрагменную полость клапана.

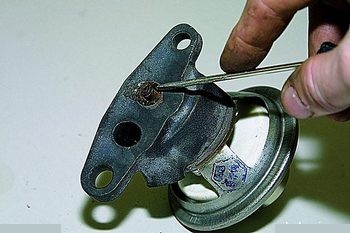

У исправного клапана перемещается диафрагма…
…и шток.

Демонтаж трубки рециркуляции возможен только при снятой впускной трубе (смотрите соответствующий раздел).
Устанавливаем узлы системы рециркуляции отработавших газов в обратной последовательности. Уплотнительную прокладку заменяем новой.
