Снимаем крышку головки блока цилиндров (смотрите
соответствующий раздел).
Проворачивая коленчатый вал по часовой стрелке,
устанавливаем распределительный вал в положение, когда…
 |

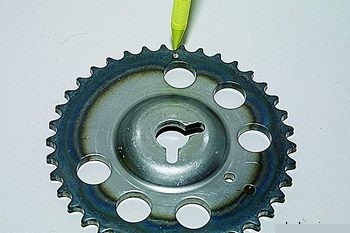

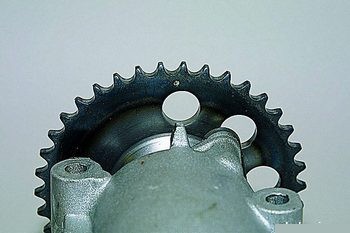

…метка на звездочке (лунка со стороны корпуса)
распределительного вала… |
 |

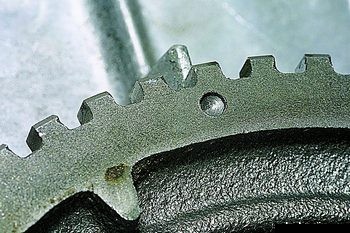

…должна совпасть с выступом на корпусе
подшипников. |
При этом…
 |

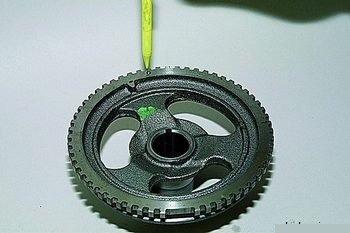

…метка на шкиве (сверление) коленчатого вала… |
 |
…должна совпасть с выступом на крышке привода
распределительного вала. |
Для наглядности на фото 1–4 детали с двигателя сняты.
 |

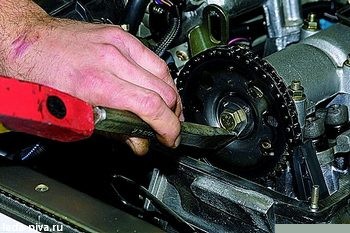

Зубилом отгибаем край стопорной шайбы болта
крепления звездочки распределительного вала (для
наглядности шланги отводящего патрубка рубашки
охлаждения отсоединены). |
 |

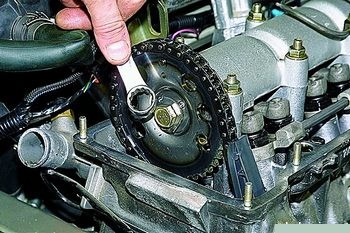

Накидным ключом «на 17» отворачиваем болт
крепления звездочки распределительного вала. |
 |

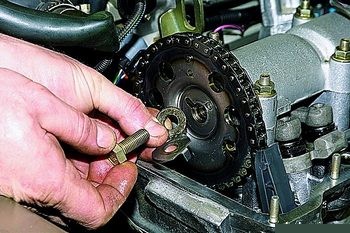

Снимаем болт вместе с шайбами. |
Для ослабления натяжения цепи отворачиваем гайки
крепления гидравлического натяжителя к головке блока
цилиндров (смотрите
соответствующий раздел). При этом трубку
гидропривода натяжителя не размыкаем.
 |

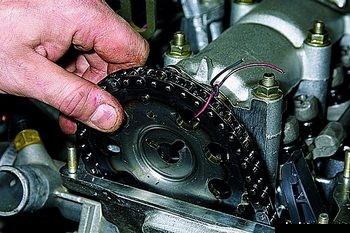

Чтобы цепь не перескочила, привязываем ее к
звездочке и снимаем звездочку с цепью с
распределительного вала. |
 |

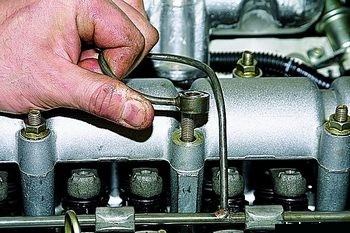

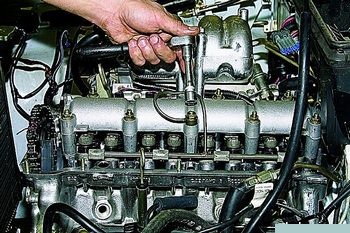

Головкой «на 13» отворачиваем среднюю гайку
крепления корпуса подшипников распределительного
вала и рамки подачи масла в гидравлические
опоры. |
 |

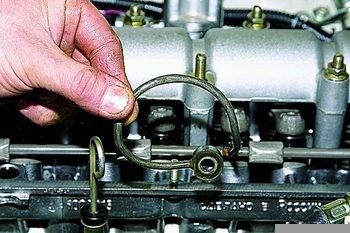

Снимаем втулку рамки со шпильки... |
 |
…и, поворачивая, отводим изогнутую часть рамки
от корпуса подшипников. |
Отвернув еще восемь гаек крепления корпуса
подшипников распределительного вала к головке блока
цилиндров,...
 |

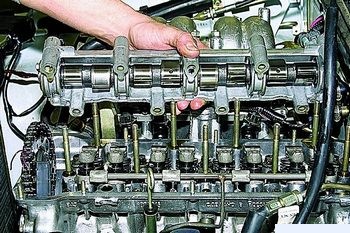

…снимаем со шпилек корпус в сборе с
распределительным валом. |
 |

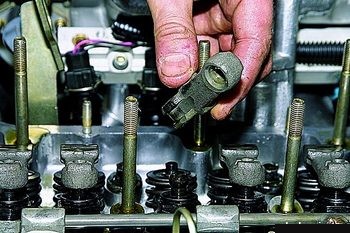

Снимаем рычаг привода клапана. |
 |

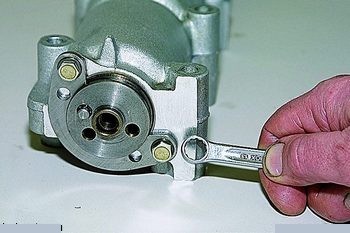

Накидным ключом «на 10» отворачиваем две гайки
крепления упорного фланца распределительного
вала к корпусу подшипников... |
 |
...и снимаем фланец. |
 |

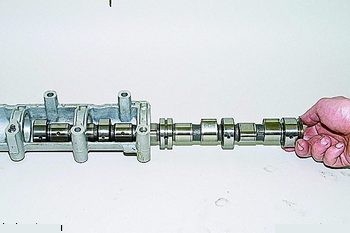

Извлекаем распределительный вал из корпуса
подшипников. |
Сборку проводим в обратной последовательности.
Смазываем моторным маслом постели корпуса подшипников
распределительного вала и рабочие поверхности рычагов
привода клапанов. При монтаже корпуса подшипников
убеждаемся, что установочные втулки (на крайних
крепежных шпильках с левой стороны) вошли в гнезда
корпуса подшипников без перекоса.
Затягиваем гайки крепления корпуса подшипников в
последовательности, указанной на рисунке.
 |
Порядок затягивания гаек крепления
корпуса подшипников распределительного вала. |
|
