ВАЗ-21213 (Нива). Задние тормоза

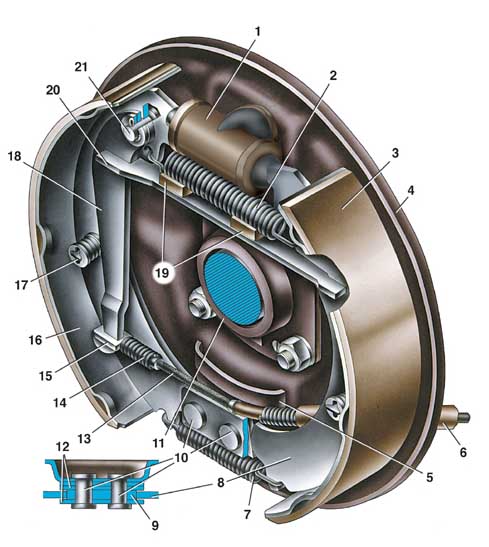

Тормозной механизм заднего колеса

1 – колесный цилиндр;
2 – верхняя стяжная пружина колодок;
3 – накладка колодки;
4 – щит тормоза;
5 – внутренняя пластина;
6 – оболочка заднего троса;
7 – нижняя стяжная пружина колодок;
8 – передняя тормозная колодка;
9 – опорная пластина колодок;
10 – заклепки;
11 – маслоотражатель;

12 – направляющие пластины колодок;
13 – задний трос стояночного тормоза;
14 – пружина заднего троса;
15 – наконечник заднего троса;
16 – задняя тормозная колодка;
17 – опорная стойка колодки;
18 – рычаг ручного привода колодок;
19 – резиновые подушки;
20 – распорная планка колодок;
21 – палец рычага ручного привода колодок

ВАЗ-21213 (Нива). Снятие и разборка задних тормозов

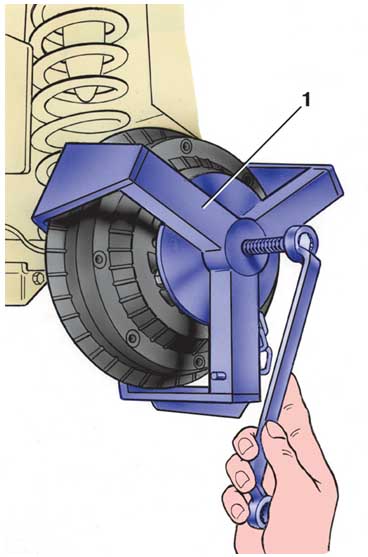

Снятие тормозного барабана

1 – съемник 67.7823.9519

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите заднюю часть автомобиля и снимите колесо. Примите меры, не допускающие утечки жидкости из бачка.
2. Съемником 67.7823.9519 снимите тормозной барабан. Отсоедините от рычага 18 (см. рис. Тормозной механизм заднего колеса) ручного привода колодок конец троса, снимите шплинт, нажмите на палец 21 и снимите рычаг. Отсоедините плоскогубцами верхнюю 2 и нижнюю 7 стяжные пружины.
3. Повернув чашки опорных стоек 17, снимите их вместе со стойками, пружинами и нижними чашками; снимите колодки 8 и 16 и распорную планку 20. Отсоедините от колесного цилиндра 1 трубопровод и заглушите входные отверстия цилиндра и трубопровода. Снимите колесный цилиндр. При замене тормозного щита 4 снимите полуось, как указано в подразделе 3.5.6.1 и отсоедините задний трос 13, вывернув два болта его крепления к тормозному щиту 4.

ВАЗ-21213 (Нива). Сборка и установка задних тормозов

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите и закрепите колесный цилиндр на тормозном щите, присоедините к нему трубопровод и затяните до отказа гайку его штуцера.
2. Присоедините к колодке рычаг 18 (см. рис. Тормозной механизм заднего колеса) ручного привода колодок и установите тормозные колодки с распорной планкой 20, затем поставьте стойки 17 с пружинами и нижними чашками, поставьте верхние пружины и зафиксируйте их на стойках поворотом в ту или другую сторону. Убедитесь, что концы колодок правильно расположились в гнездах упоров на поршнях колесного цилиндра и на щите. Присоедините к рычагу 18 наконечник 15 заднего троса.
3. Установите тормозной барабан, предварительно смазав посадочный поясок полуоси графитовым смазочным материалом или смазкой ЛСЦ-15 и затяните до отказа болты крепления барабана.

ВАЗ-21213 (Нива). Разборка и сборка колесных цилиндров

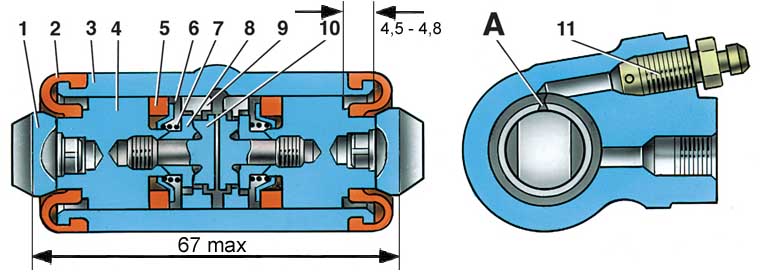

Колесный цилиндр

1 – упор колодки;
2 – защитный колпачок;
3 – корпус цилиндра;
4 – поршень;
5 – уплотнитель;
6 – опорная чашка;

7 – пружина;
8 – сухари;
9 – упорное кольцо;
10 – упорный винт;
11 – штуцер;
А – прорезь на упорном кольце

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите защитные колпачки 2 (см. рис. Колесный цилиндр) , затем выпрессуйте из корпуса 3 цилиндра поршни 4 в сборе с деталями устройства автоматического регулирования зазора между тормозными колодками и барабаном.
2. Установите поршень в сборе с автоматическим устройством на специальное приспособление так, чтобы выступы приспособления охватывали головку упорного винта 3 (см. рис. Детали колесного цилиндра). Отверткой, поворачивая поршень 9, выверните упорный винт 3 из поршня. Снимите с винта уплотнитель 8 с опорной чашкой 7 и сухари 5. Разъедините упорное кольцо 4 и упорный винт 3.

Сборка

Сборку автоматического устройства и самого колесного цилиндра проводите в обратной последовательности с учетом следующего.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Упорные винты поршней завертывайте моментом 4–7 Н·м (0,4–0,7 кгс·м).
2. Прорезь А (см. рис. Колесный цилиндр) на упорных кольцах должна быть направлена вертикально вверх; отклонение от вертикали допускается не более 30°. Такое расположение прорези обеспечивает более полное удаление воздуха из привода тормозного механизма при его прокачке.
3. Для предварительного сжатия упорных колец поршни в корпус цилиндра запрессовывайте при помощи специального приспособления, имеющего форму цилиндра с конусным внутренним отверстием.
4. Усилие запрессовки поршня в цилиндр должно быть не менее 350 Н (35 кгс); при усилии менее 350 Н (35 кгс) замените упорное кольцо.
5. При запрессовке поршня в цилиндр необходимо выдержать размеры 4,5–4,8 мм и 67 мм (максимально) (см. рис. Колесный цилиндр) для свободной посадки тормозного барабана.
6. Перед установкой деталей в корпус цилиндра обильно смажьте их тормозной жидкостью.
7. После сборки проверьте перемещение каждого поршня в корпусе цилиндра. Они должны легко перемещаться в пределах 1,25–1,65 мм. Последними установите на место защитные колпачки 2.

ВАЗ-21213 (Нива). Проверка деталей задних тормозов

КОЛЕСНЫЕ ЦИЛИНДРЫ

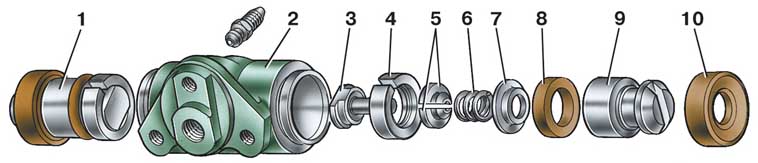

Детали колесного цилиндра

1 – поршень в сборе;
2 – корпус цилиндра;
3 – упорный винт;
4 – упорное кольцо;
5 – сухари;

6 – пружина;
7 – опорная чашка;
8 – уплотнитель;
9 – поршень;
10 – защитный колпачок

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте чистоту рабочих поверхностей цилиндра, поршней и упорных колец. Поверхности должны быть совершенно гладкими, без шероховатостей, чтобы не происходило утечки жидкости и преждевременного износа уплотнителей и поршней. Дефекты на зеркале цилиндра устраните притиркой или шлифовкой. Однако увеличение внутреннего диаметра цилиндра не допускается.
2. Проверьте состояние упорного винта 3, пружины 6, упорной чашки 7 и сухарей 5. При необходимости замените поврежденные детали новыми.
3. Замените уплотнители 8 новыми. Проверьте состояние защитных колпачков 10 и при необходимости замените их.

КОЛОДКИ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Внимательно проверьте, нет ли на колодках повреждений или деформаций.
2. Проверьте упругость верхних и нижних стяжных пружин; при необходимости замените их новыми.
3. Пружины не должны иметь остаточных деформаций при растяжении усилием 350 Н (35 кгс) нижних пружин и 420 Н (42 кгс) – верхних.
4. Проверьте чистоту накладок, если обнаружены грязь или следы смазки, накладки тщательно очистите металлической щеткой и промойте уайт-спиритом, кроме того, проверьте, нет ли утечки смазки внутри барабана; неисправности устраните. Колодки заменяйте новыми, если толщина накладок стала менее 1,5–2 мм.

ТОРМОЗНЫЕ БАРАБАНЫ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Осмотрите тормозные барабаны. Если на рабочей поверхности имеются глубокие риски или чрезмерная овальность, то расточите барабаны. Затем на станке прошлифуйте абразивными мелкозернистыми брусками. Это увеличит долговечность накладок и улучшит равномерность и эффективность торможения.
2. Наибольшее допустимое увеличение номинального диаметра барабана (250 мм) после проточки и шлифовки 1 мм. Пределы этого допуска должны строго соблюдаться, в противном случае нарушается прочность барабана, а также эффективность торможения из-за снижения жесткости барабана.

ВАЗ-21213 (Нива). Проверка колесных цилиндров задних тормозов на стенде

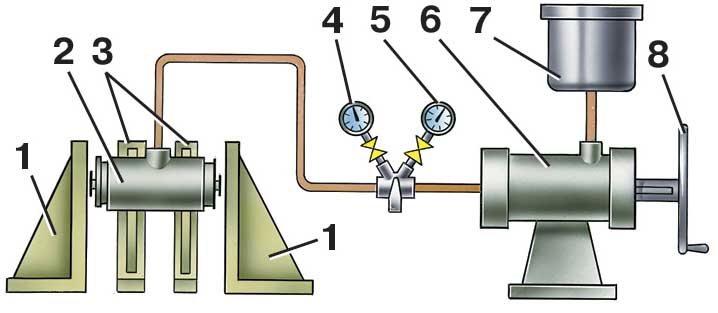

Схема проверки колесных цилиндров задних тормозов

1 – упоры поршней;
2 – испытываемый цилиндр;
3 – кронштейн цилиндра;
4 – манометр низкого давления;

5 – манометр высокого давления;
6 – цилиндр для создания давления;
7 – сосуд;
8 – маховик

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите цилиндр 2 на стенд, присоедините к нему трубопровод от манометров и прокачайте систему.
2. Отрегулируйте упоры 1 так, чтобы в них упирались поршни колесного цилиндра.
3. Проверьте отсутствие утечки жидкости. Подключите манометр 4 низкого давления. Медленно вращая маховик 8, установите по манометру 4 давление жидкости 0,05 МПа (0,5 кгс/см2).
4. Убедитесь, что установленное давление удерживается в течение 5 мин. Повторите аналогичное испытание при давлении жидкости 0,1–0,2–0,3–0,4–0,5 МПа (1–2–3–4–5 кгс/см2).
5. Снизьте давление и подключите манометр 5 высокого давления. Убедитесь, что давление удерживается в течение 5 мин, повторите испытание при давлении жидкости 5–10–15 МПа (50–100–150 кгс/см2).
6. Не допускается снижение давления из-за утечки жидкости через уплотнительные элементы, соединения трубопроводов, штуцеры для прокачки или через поры отливки.
7. Допускается незначительное уменьшение давления (не более 0,5 МПа (5 кгс/см2) в течение 5 мин, особенно при более высоких давлениях, из-за усадки уплотнителей.

ВАЗ-21213 (Нива). Регулятор давления задних тормозов

Детали привода регулятора давления

1 – регулятор давления;
2 – ось рычага привода регулятора;
3 – грязезащитный колпачок;
4 – стопорная пластина;
5 – болт с пружинной шайбой;
6 – балка заднего моста;
7 – тяга соединения рычага привода регулятора давления с кронштейном заднего моста;
8 – шайба болта 11;
9 – пластмассовая втулка;

10 – распорная втулка;
11 – болт крепления тяги;
12 – рычаг привода регулятора давления;
13 – опорная втулка рычага привода;
14 – кронштейн опорной втулки;
15 – шайба;
16 – пружинная шайба;
17 – гайка;
18 – обойма опорной втулки;
19 – болт крепления обоймы к кронштейну

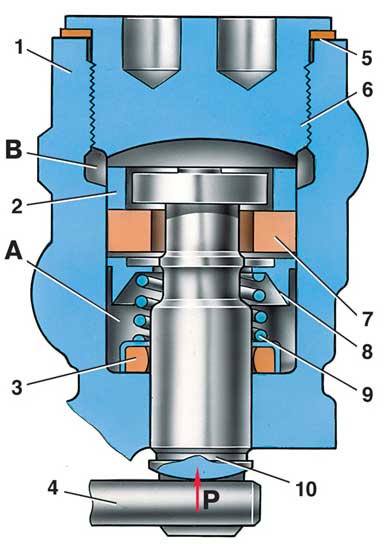

Регулятор давления задних тормозов в нерабочем положении

А – полость нормального давления;
В – полость регулируемого давления;
Р – усилие, передаваемое рычагом 4 привода регулятора;
1 – корпус регулятора;
2 – распорная втулка;
3 – уплотнительное кольцо;
4 – рычаг привода регулятора;
5 – прокладка;
6 – пробка;
7 – уплотнитель;
8 – тарелка пружины;
9 – пружина поршня;
10 – поршень

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините рычаг 12 (см. рис. Детали привода регулятора давления) от тяги 7, а затем обойму 18 от кронштейна 14 и скобы крепления трубопроводов, идущих к регулятору давления.
2. Отсоедините от кузова детали подвески глушителей и отведите трубопровод с глушителями в сторону.
3. Отвернув болты крепления регулятора к кронштейну и кронштейна к кузову, снимите кронштейн регулятора, а затем, опустив регулятор вниз, отсоедините от него трубопроводы.
4. Снимите регулятор и отсоедините от него рычаг привода. Заглушите входные и выходные отверстия регулятора давления и трубопроводов.
5. Установку регулятора давления проводите в последовательности, обратной снятию. Перед затягиванием болтов крепления регулятора установите на конце рычага привода регулятора приспособление 67.7820.9519 (см. рис. Установка приспособления 67.7820.9519 для регулировки положения регулятора давления задних тормозов). Стержень приспособления направьте вверх до упора в кузов. Этим самым устанавливается расстояние (150±5) мм (см. рис. Схема установки регулятора давления задних тормозов и его регулировки) между концом рычага 2 и лонжероном кузова.
6. Приподнимите защитный колпачок 3 (см. рис. Детали привода регулятора давления) и, поворачивая регулятор на болтах крепления, добейтесь, чтобы конец рычага оказался в легком соприкосновении с поршнем регулятора.
7. Удерживая регулятор в этом положении, затяните до отказа болты его крепления, затем покройте слоем смазки ДТ-1 или Дитор ось 2 и выступающую часть поршня. Установите на место резиновый колпачок 3, заложив в него 5–6 г этой же смазки.
8. Снимите приспособление, имеющего маркировку 67.7820.9519, и соедините конец рычага с тягой 7, предварительно покрыв смазкой ДТ-1 или Дитор втулки шарнирного соединения тяги с рычагом.
9. Прикрепите к кузову трубопроводы системы выпуска газов.
10. Прокачайте тормоза для удаления воздуха из привода задних тормозов.

Разборка и сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Ключом А.56124 выверните пробку, снимите прокладку 5 (см. рис. Регулятор давления задних тормозов в нерабочем положении), выньте поршень 10, распорную втулку 2, уплотнитель 7, тарелку 8, пружину 9 и упорную шайбу с уплотнительным кольцом 3.
2. При сборке, которая проводится в обратной последовательности, все детали смазывайте тормозной жидкостью.

Предупреждение
Для отличия регулятора давления автомобилей ВАЗ-2121 и 21213 от похожих по внешнему виду регуляторов давления других автомобилей, на нижней части поршня имеется проточка.

3. Промойте детали изопропиловым спиртом или тормозной жидкостью и осмотрите. Поверхности деталей не должны иметь рисок и шероховатостей.
4. Проверьте состояние и упругость пружины, длина которой в свободном состоянии должна быть 17,8 мм, а под нагрузкой 76,44–64,68 Н (7,8–6,6 кгс) – 9 мм.
5. Поврежденные детали, а также уплотнитель и уплотнительное кольцо замените.
